Инструкция по эксплуатации Petsafe Petporte Smart Flap® Microchip Cat Flap
Страница 91
www.petsafe.net 91
EN
NO
RU
SV
DA
FI

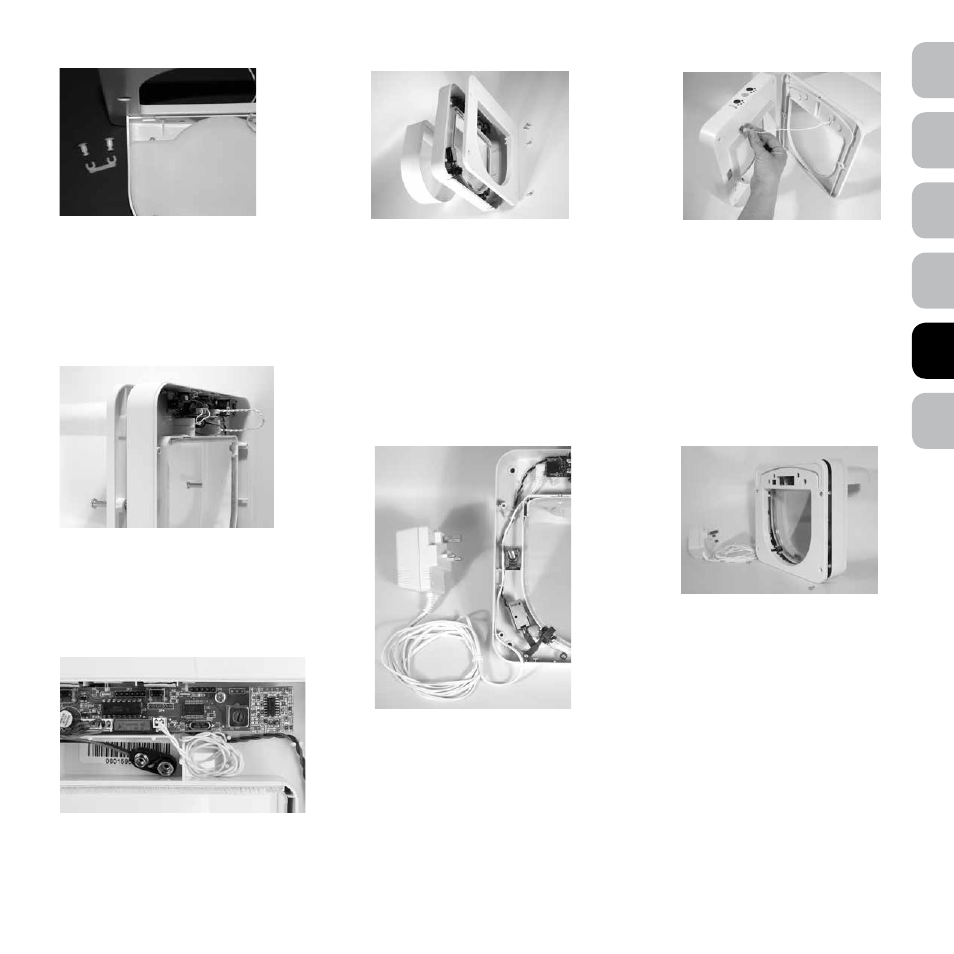

Рис. 3
Рис. 4
Рис. 5
Рис. 6a
Рис. 6b
Рис. 7
Рис. 8
Закрепите 4 грибовидные шпильки
зажимами в форме подковы с
нижней стороны козырька.
Снимите удлинитель
туннеля с внутренней части
дверцы. Ослабьте четыре
самонарезных фиксирующихся
винта на внутренней части
дверцы и снимите большую
прикрывающую пластину.
Проведите кабель козырька от
козырька и внешней части дверцы
сквозь прямоугольное отверстие
на внутренней части.
Временно прикрепите
приложенными в комплекте двумя
винтами M6 козырек и внешнюю
часть дверцы к внутренней части.
Присоедините разъем кабеля козырька
к электронной плате, как показано на
рисунке. Избыток длины кабеля проведите
справа от батарейного отсека.
Присоедините низковольтный
блок питания к электронной
плате, а затем проведите шнур
электропитания через зажимы
и наружу через отверстие
в нижней части внутренней
части дверцы.
Поставьте на место большую
прикрывающую пластину на
внутреннюю часть дверцы
и временно закрепите
четырьмя самонарезными
фиксирующимися винтами.
