Q

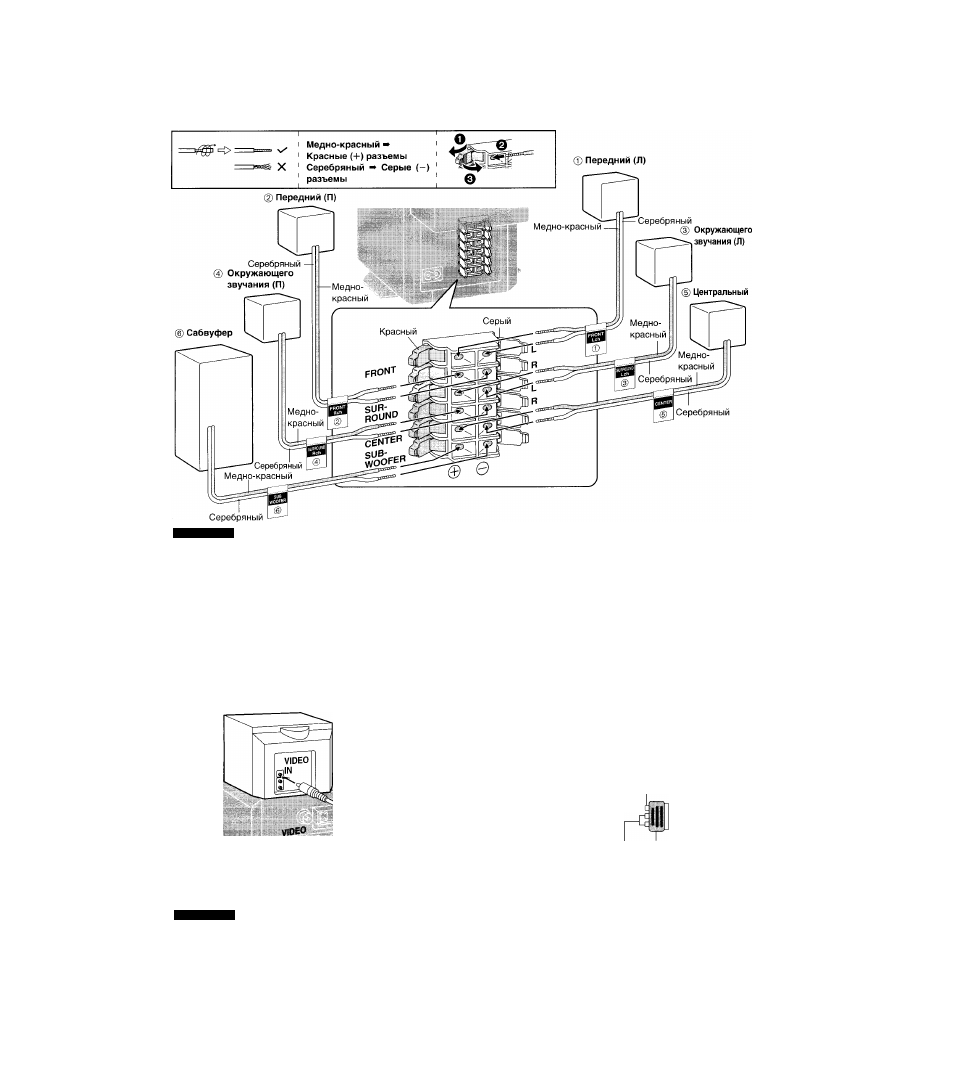

Подсоединение: Подсоедините по порядку, сверху вниз.
а
г
5S
U
о
а
с
Примечание
• Никогда не закорачивайте положительные (+) и отрицательные (-) шнуры динамиков.
•Обязательно подсоединяйте к положительным (+) разъемам только положительные (медно-красные) шнуры, а к
отрицательным (-) разъемам—только отрицательные (серебряные).
Неправильное подсоединение может привести к повреждению динамиков.
• После завершения этапа установки и подсоединения смотайте излишки шнуров и перевяжите бечевкой.
4
Пункта
Телевизор
Видео кабель
OUT
Видео кабель
(входит в
комплект
поставки)
Используйте адаптер RCAJ (прилагается), если Ваш
телевизор имеет 21-штырьковый разъем SCART.
Вам ничего не надо подсоединять к разъемам AUDIO .
VIDEO
OUT
Видео кабель
(входит в комплект
поставки)
SC4..
Разъем Видео
=aaiD=
к Вашему
^ телевизору
Адаптер RCAJ
Разъемы Аудио
Примечание
• Вы можете осуществить подсоединение через разъем S-VIDEO OUT, если Ваш телевизор имеет разъем S-VIDEO (* стр. 26).
• Подсоедините непосредственно к Вашему телевизору.
Не подсоединяйте аппарат через видеокассетный магнитофон, т.к. изображение может воспроизводится неправильно из-за
функции защиты от копирования.
RQT6498
