Подсоединения
Когда вы включите это устройство после его распаковки и подсоединения антенного и сетевого кабелей, функция
Автоматической настройки при Включении запускается автоматически.

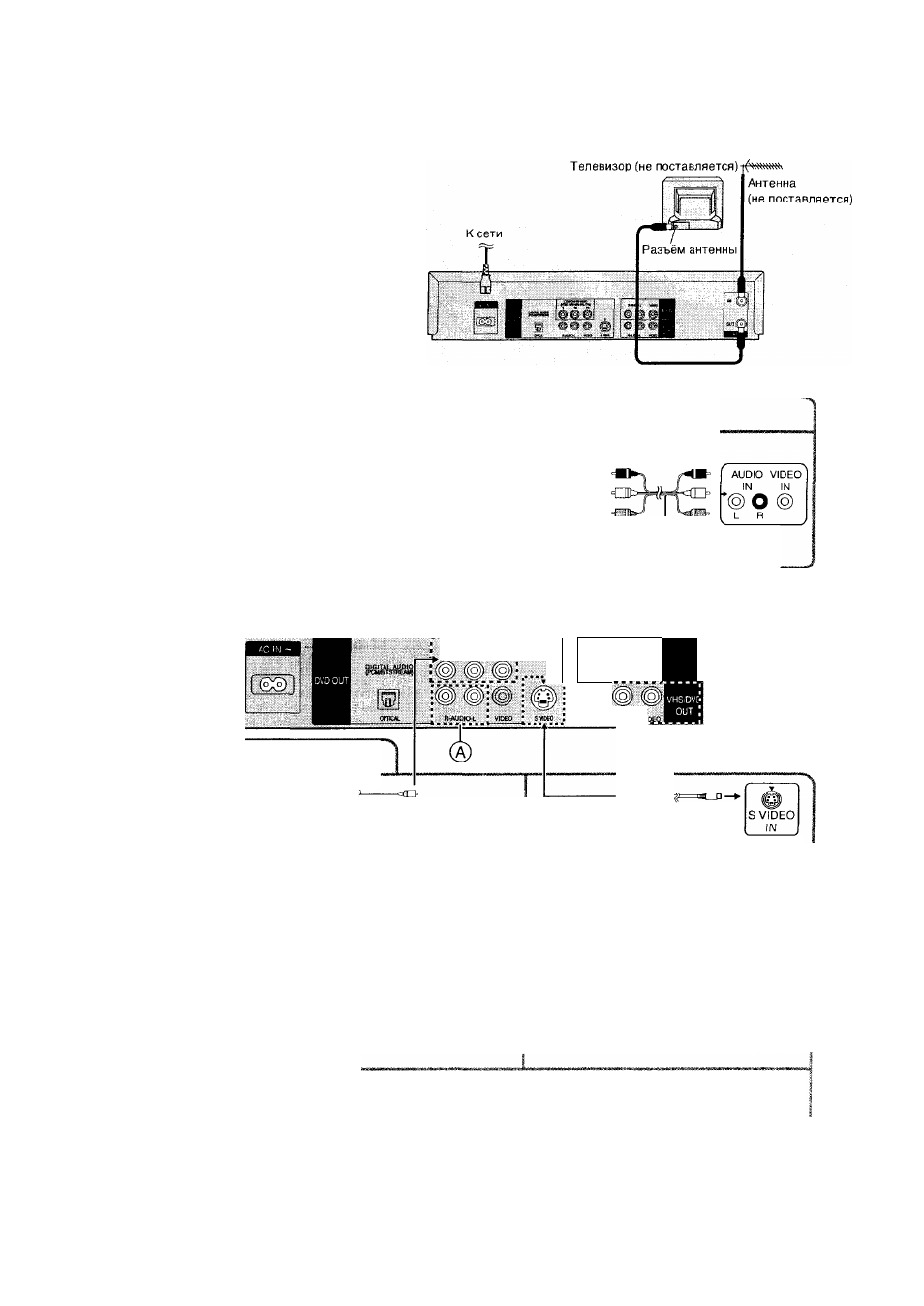

Основные подсоединения
Для записи видеокассеты и воспроизведения
видеокассеты/дисков на телевизоре требуются
следующие подсоединения.
• См. руководство по эксплуатации телевизора.
• Выключите телевизор и отсоедините его шнур
питания от сети.
Г
Выходные гнезда аудио/видео
• Установите канал радиочастотного (РЧ) выхода
устройства на "—” {RF OFF) (->11).
• Подключите кабели аудио/видео непосредственно
к телевизору. Видеосигналы на DVD и видеолентах
имеют защиту от копирования. При подключении
через селектор аудио/видео или другое устройство
аудао/вадео
возможны нарушения демонстрации видеозаписей, (поставляется)
4;:
СОМРСЖЕКТУЮЕО ■
...................
V Р» PR »
Р в
P
r
COMPONENT
VIDEO IN
г
[ fMUD(04. V30&
© C l)
ф
:
AVI IN
Телевизор
iO
Для улучшения видео с DVD
■Q>=
«о>=
«Q>=
=сО
<fìT>
art
Кабель видео
(не поставляется)
Телевизор
Разъем COMPONENT VIDEO (прогрессивный выход)
Эти разъемы используются для выбора чересстрочного или
прогрессивного выхода и обеспечивают более четкое
изображение, нежели разъем S VIDEO.
При подключении к этим разъемам разностные цветовые
сигналы (P
b
/P
r
)
и
сигнал яркости (Y) выдаются раздельно.
Чтобы обеспечить высокую надежность воспроизведения
цветов.
• Описание входных разъемов компонентного видео зависит от
телевизора или монитора (например, Y/P
b
/P
r
, Y/B-Y/R-Y, Y/
C
b
/C
r
), Подключайтесь к разъемам того же цвета.
О Для включения прогрессивного видео (-> 13)
Кабель S-Video
(не поставляется)
Телевизор
Разъем S VIDEO
Разъем S VIDEO обеспечивает большую
живость изображения, чем разъем VIDEO OUT,
за счет разделения сигналов цвета (С) и
яркости (Y) (реальные результаты зависят от
телевизора).
• Выполните подключения к другой группе
разъемов (например, “VIDEO 2”), а не к той,
которая использовалась при подключении
через разъем VHS/DVD OUT устройства. Если
подключиться к той же самой группе входных
разъемов, изображение из секции VHS не
появится, потому что процедурно
предшествует входной разъем S video.
I «Эти соединения выполняются только для секции DVD.
I Для просмотра видео из зоны VHS выполните описанные выше
I основные соединения.
1 »При подключении проследите, чтобы аудиокабели (не поставляются
J были подключены к соответствующим входным клеммам аудио на
I
телевизоре.
j »Для просмотра из зон VHS и DVD может потребоваться изменение
I
режима видеовхода на телевизоре. Внимательно прочтите
I руководство по эксплуатации телевизора.
Кабель аудио
(не поставляется) "Телевизор
тш
PJNUWCK
ш
L R
@ О
AUDIO IN
