Расположение кнопок и гнезд
18 Цветные кнопки (Красная / Зеленая /
Желтая / Голубая)
Для более быстрого выбора Функций и разделов
телетекста ”ТОП” и телетекста ’’Фастекст”, а также
номеров страниц при в обычном режиме
просмотра.
19 Пауза
Позволяет остановить текущую страницу
телетекста.
20 Текст времени
Позволяет выбирать любую под-страницу
страницы телетекста.
21 Информационный перечень
Выводит на экран страницу с информационным
перечнем станции телетекста.
22 Полная / Верх / Низ
Выводит на экран полную страницу телетекста
или только ее верх, низ.
23 Ответ
Открывает ответы на шарады и загадки
телетекста.
7 °ежим ожидания” видеомагнитофона
Устанавливает видеомагнитофон в ’’режим
ожидания”.
25 Выход звука
Выбирает необходимый выход звука для стерео
видеомагнитофона.
26 Пауза / медленная перемотка
Останавливает картинку изображения.
27 Медленная перемотка
Передвигает картинку изображения на один кадр
в режиме Паузы
/медпенная перемотка .
28 Остановка
Останавливает видеопленку.
29 Перемотка / просмотр
Перематывает видеопленку или позволяет
просматривать изображение в режиме
воспроизведения.
30 Запись
Запись на видеомагнитофон.
3t Переключение каналов видеомагнитофона
'Верх / вниз
Переключает каналы видеомагнитофона на одно
положение.
32 Быстрая перемотка вперед
Быстрая перемотка изображения вперед или
просмотр изображения при перемотке.
33 Воспроизведение
Режим воспроизведения.
34 Сетевая Вилка
Данная вилка подкючает телевизор к сети (220 -
240 4 50 Hz).
35 Гнездо антенны
Гнездо для подключения антенны. Для моделей с
экраном в 14” антенна подсоединяется только
тогда, когда она используется.
36 21 контактное гнездо SCART
Данное гнездо служит в качестве входа и выхода
звука и изображения. Видеомагнитофоны и
другое оборудование с гнездом SCART может
подключаться к телевизору через данное гнездо.
37 Гнездо головных наушников
Гнездо для подключения головных наушников с
3,5 мм штекером.

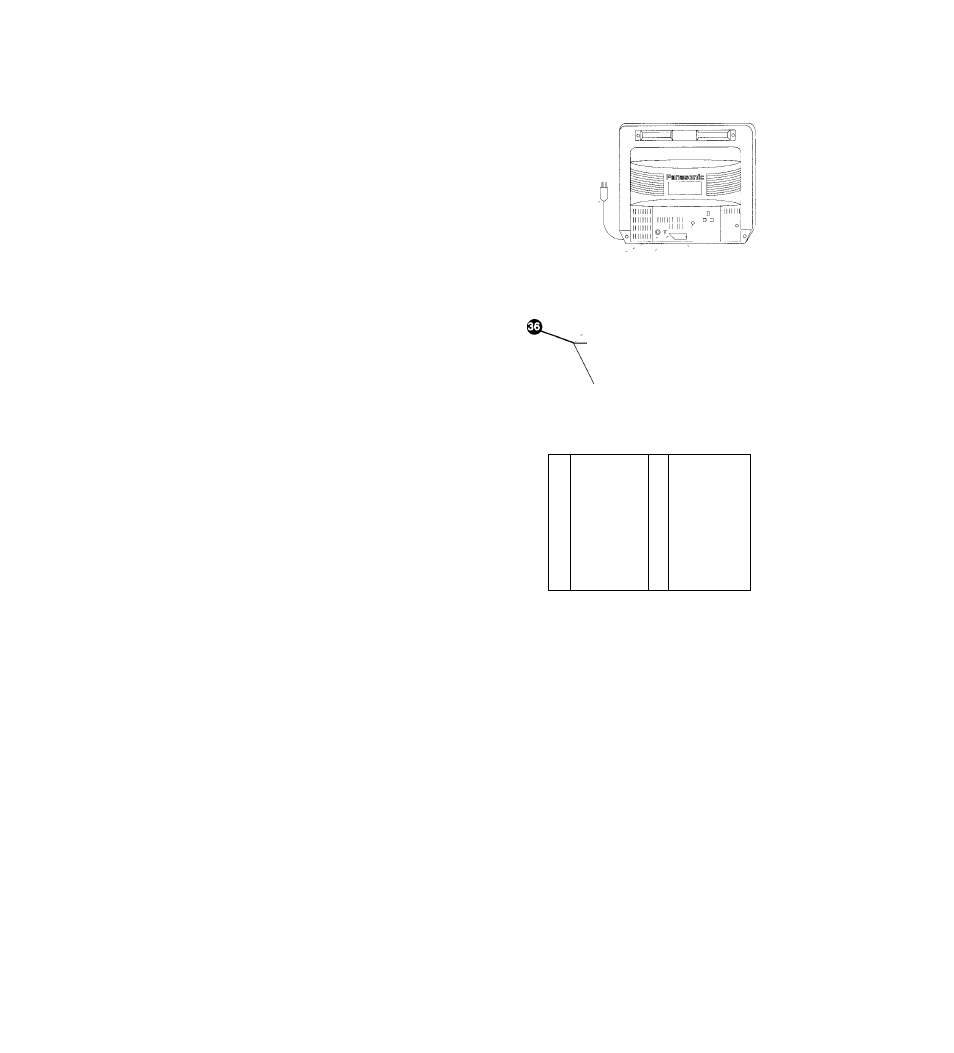

задняя панель телевизора
Вилка
Ф\ПГ
21 контактное гнездо SCART
. 201816 141210 8 6 4 2
\ d d d d d d d d d d
21 19 17151311 9 7 5 3 1
21 Земля 20 СУВЗ, вход (видео)
19 СУВЗ выход (видео) 18 RGB статус, земля
17 СУВЗ, земля 16 Статус RGB
15 Красный, вход 14 Земля
13 Красный, земля 12 —
11 Зеленый, вход 10 --
9 Зеленый, земля 8 Статус СУЗВ
7 Голубой,вход 6 Аудио, вход (Л)
5 Голубой, земля 4 Аудио,земля
3 удио, выход А(Л) 2 Аудио, вход (П)
1 Аудио, выход (П)
