Подсоединение дополнительного оборудования

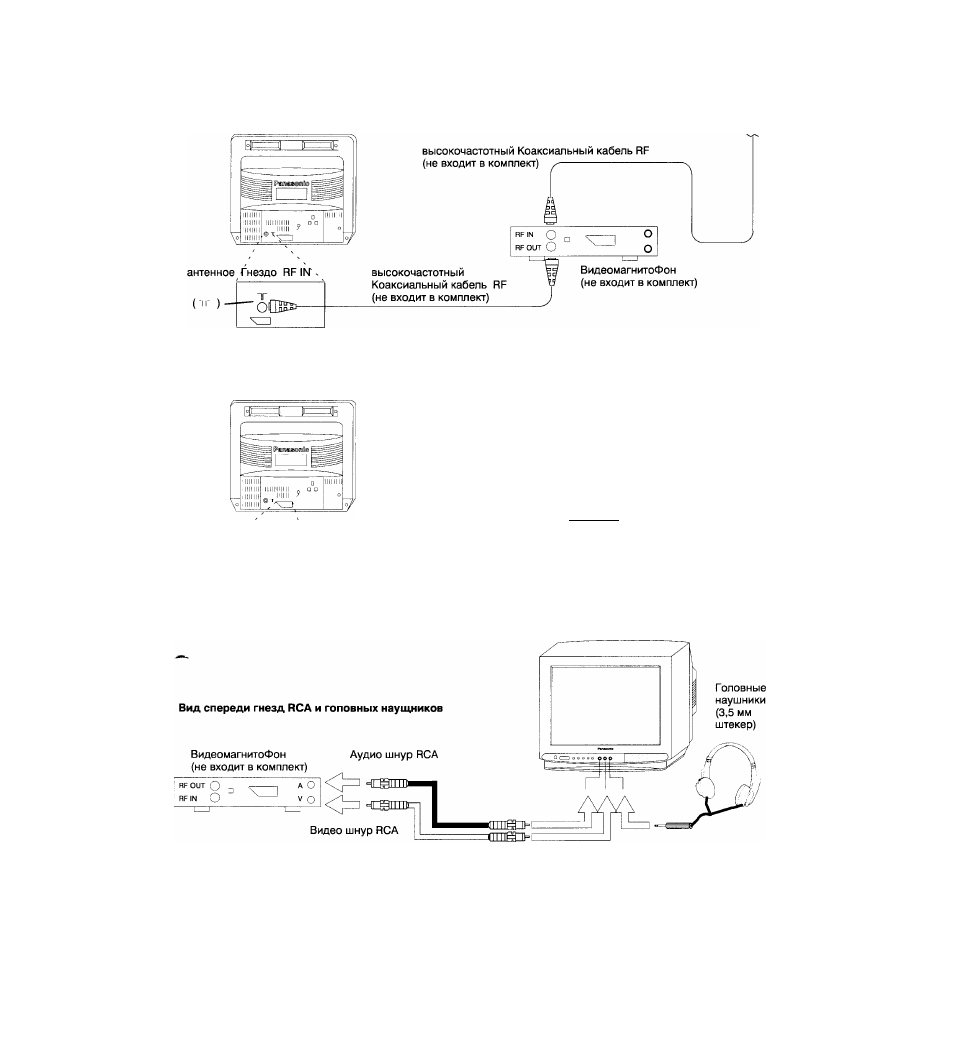

Подсоединение видеомагнитофона (или другого дополнительного оборудования)
1. Через антенное гнездо Задняя панель телевизора
Внешняя антенна
Задняя панель телевизора
(не входит в комплект)
2. Через гнездо аудио / видео
Задняя панель телевизора
Видеомагнитофон
(не входит в комплект)
RFIN
О □
RF Оит
О
О
о
□□□□□□□□□□
Т
21 контактный шнур SCART
\DDnDDnaDDn
РРРРПДРППРР
i
Лицевая ланель телевизора
Примечание:
•
Изображенные на рисунках шнуры не входят в комплект лоставляемого оборудования.
• Запрещается подключение к данному телевизионному приемнику компьютера с выходом ТТЛ (5 вольт).
• Динамики телевизора автоматически отключаются лри лодключении головных наушников.
• Запрещается одновременное подключение к передним и задним гнездам
АУ
во избежание накладки звука и
изображения.
