Подсоединения
Перед подсоединением
• Отсоедините сетевой шнур питания переменного тока.
• Выключите все оборудование и прочитайте соответствующие
инструкции по эксплуатации.
•Описанные подсоединения оборудования являются примерами.
• Периферийное оборудование и дополнительные кабели
покупаются отдельно, если не указано обратное.
О
S
3 “
(О
ц .
с;
с
§ е
о
с
Подсоединение к телевизору
Эта страница объясняет как подсоединить аппарат к телевизору и
выполнить установки так, что Вы сможете слышать звук через
динамики телевизора.
Чтобы получить все преимущества от многоканального звука,
имеющегося на дисках DVD, Вы должны подсоединить усилитель и
динамики.
^ ^ ^
Не помещайте аппарат на
усилитель или на
оборудование, которое
может нагреваться.
Тепло может повредить аппарат.
Соедините Ваш аппарат непосредственно с Вашим
телевизором.
Не подсоединяйте аппарат через Ваш видеокассетный
магнитофон, когда устанавливаете Вашу домашнюю
развлекательную систему, так как изображение может
воспроизводиться неправильно из-за функции
защиты от копирования.

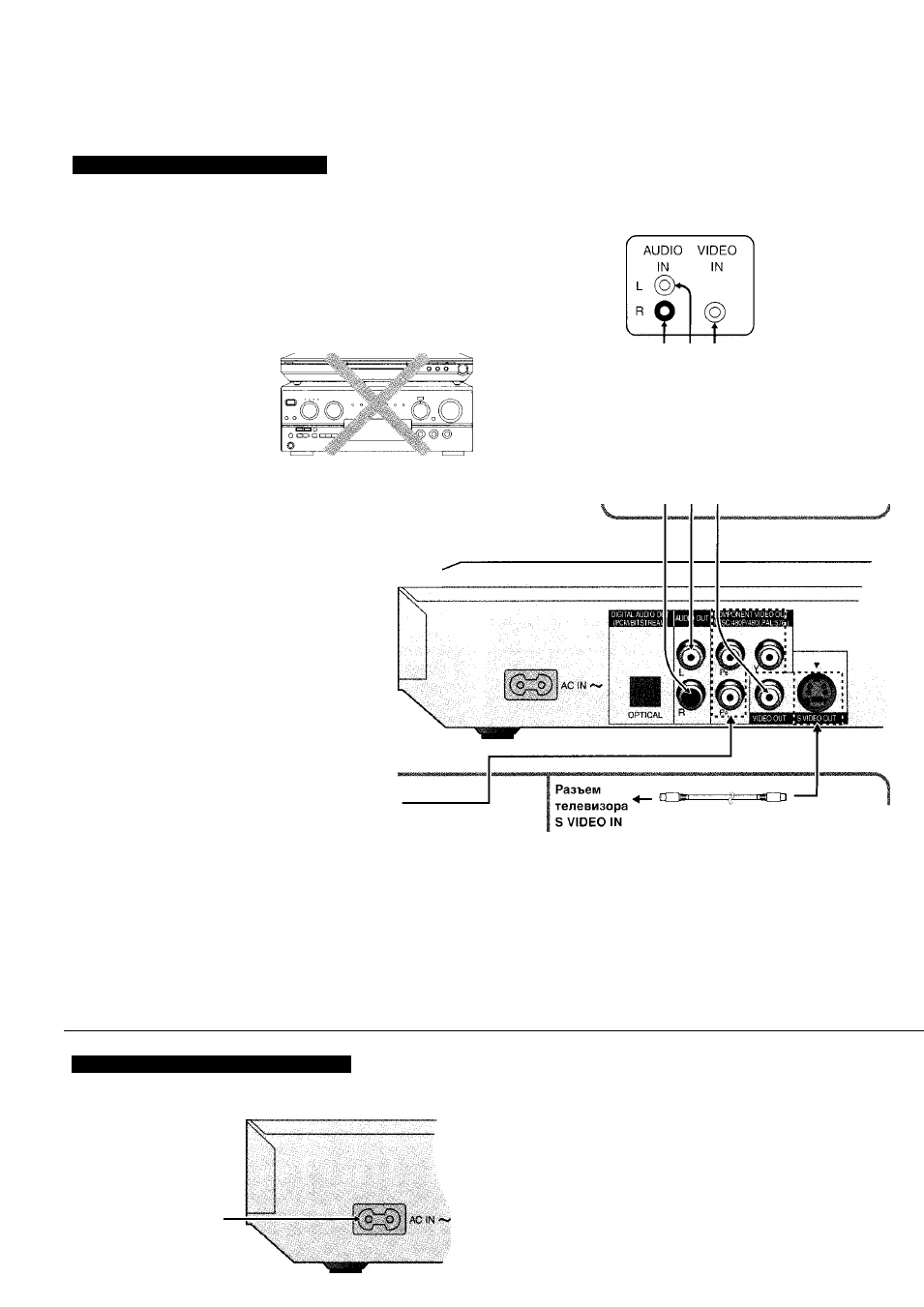

Основное подсоединение к телевизор;^
Телевизор
красный белый желтый
i й i
4
_ Аудио/видео
кабель
(прилагается)
красный белый желтый
г
Для лучшего изображения 1
Разъемы ^
телевизора
COMPONENT VIDEO
IN
--JO'
^п1П>
Видео кабель (не прилагается)
Разъем COMPONENT VIDEO OUT
Эти разъемы могут использоваться как для чересстрочного, так и для
построчного вывода (-> стр. 5), и обеспечивает более четкое изображение,
чем разъем S VIDEO OUT. Соединение, используя эти разъемы, выводит
раздельно сигналы цветности
(P b /P r ) и сигнал яркости (Y) для достижения
высокой точности при воспроизведении цветов. Описание разъемов
компонентного видеовхода зависит от телевизора или монитора (например,
Y/P b /P r , Y/B-Y/R-Y Y/C b /C r ). Соедините разъемы соответствующих цветов.
S-video кабель (не прилагается)
Разъем S VIDEO OUT
За счет разделения сигналов цветности (С) и
яркости (Y) при использовании разъема S-video
достигается более яркое изображение, чем при
использовании разъема VIDEO OUT.
(Действительный результат зависит от телевизора.)
^ При выполнении этого соединения, убедитесь в том, что Вы подсоединяете аудио кабели к соответствующим входным разъемам на телевизоре.
Подсоединение электропитания
1 К бытовой розетке
J (Переменный ток 220-
240 В, 50 Гц)
Сетевой шнур питания
переменного тока (прилагается)
Экономия электроэнергии
Этот аппарат потребляет небольшое количество электроэнергию
(приблиз. 2 Вт), даже когда он выключен. Для экономии
электроэнергии отсоедините аппарат от бытовой розетки, когда он
не будет использоваться в течение долго периода времени.
