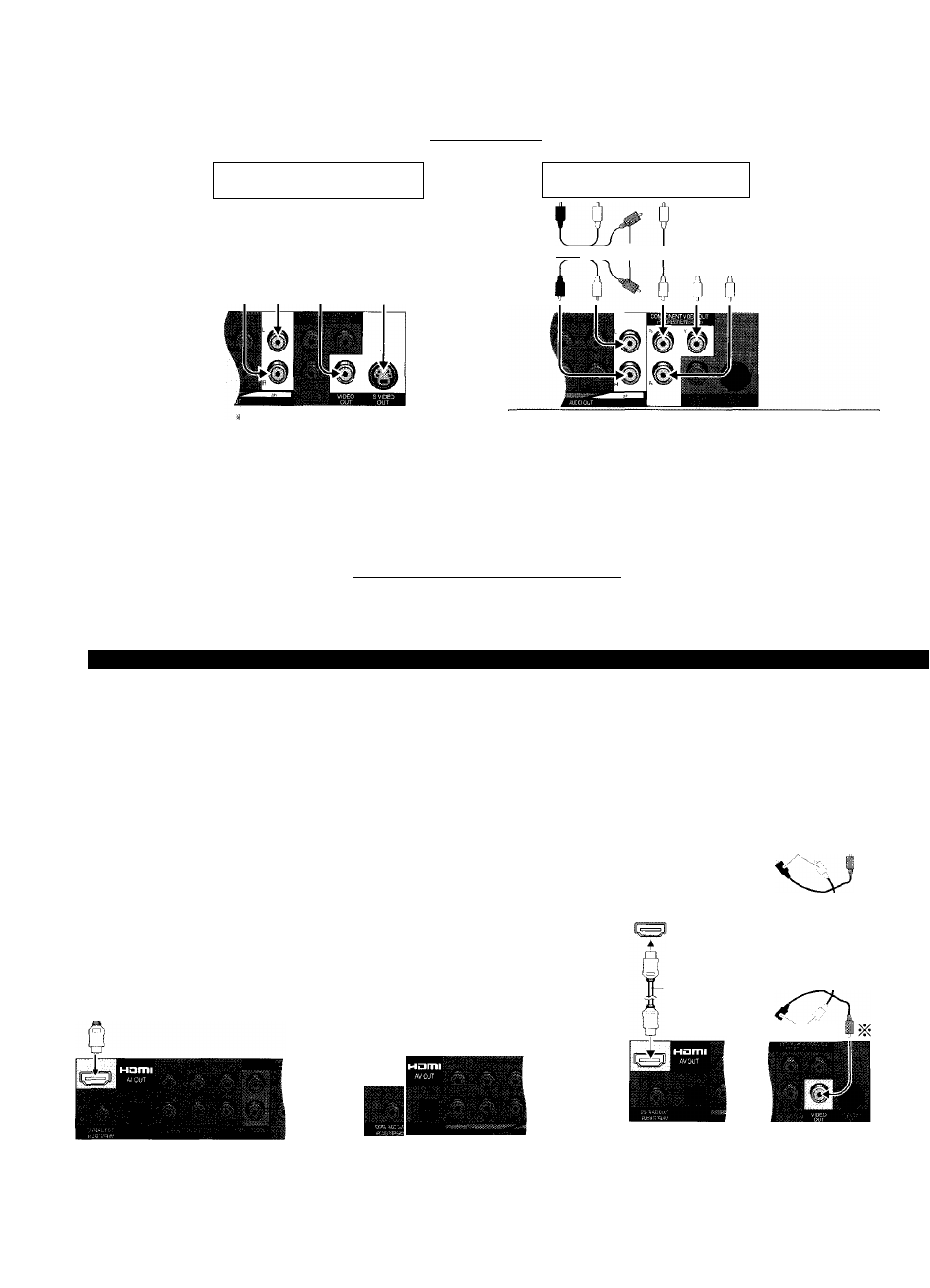

ПУНКТ 1 Подсоединение телевизора
( Ü
Q .
О
СО
S
ffi
0
)
с;
0
)
н
ф
S
X
0
)
X
X
С Е
ф
о
о
СЕ
О
• Не помещайте аппарат на усилители или на оборудование, которое может нагреваться. Тепло может повредить аппарат.
• Не подсоединяйте через видеокассетный магнитофон. Изображение может воспроизводиться неправильно из-за функции защиты от копирования.
• Перед подсоединением выключите все оборудование и прочитайте соответствующие инструкции по эксплуатации.
• Соедините разъемы соответствующих цветов.
Телевизор
с РАЗЪЕМОМ VIDEO IN или S VIDEO IN
С РАЗЪЕМОМ COMPONENT VIDEO IN
AUDIO IN
VIDEO
S VIDEO
R L
IN
IN
AUDIO IN
COMPONENT
i R L
VIDEO IN
J
Кабель
S video
Аудио/
видео
кабель/
(прилагается) /
Аудио/ ——I Не используется
видео
кабель
(прилагается)
Видео
кабели
'Когда используется это соединение,
также должен быть подсоединен
аудио кабель (красный и белый
штекеры).
Вы можете подсоединить аудио кабель к
2-канальным входным аудио разъемам
аналогового усилителя или компонента
системы, чтобы наслаждаться стерео
звучанием.
Чтобы наслаждаться построчным видео
Подсоедините к телевизору, совместимому с построчным выходом.
ф Установите опцию “HDMI Video Mode” в положение “Off”
(-^ стр. 15, раздел “HDMI”).
@ Установите опцию “Video Output Mode” в положение “525р”
или “625р" а затем следуйте инструкциям на экране меню
(-► стр. 12, Меню изображения).
Телевизоры Panasonic с входными разъемами 625 (576)/50i • 50р, 525
(480)/60i • бОр являются совместимыми с построчным режимом.
Задняя сторона аппарата
Подсоедините сетевой шнур
питания в последнюю
очередь
Сетевой шнур питания
(прилагается)
К бытовой розетке
Наслаждение более высоким качеством аудио и видео (Соединение HOMI) (<-> стр.1б, Словарь терминов)
При соединении с совместимым с режимом HOMI телевизором высокого разрешения, видео записи могут быть преобразованы, и выводятся
как видео высокого разрешения (750р, 1125Ì). Вы можете также наслаждаться многоканальным окружающим звучанием, подсоединив
совместимый с режимом HOMI усилитель с выходными многоканальными разъемами.
С телевизором, совместимым с режимом HDMI
Чтобы наслаждаться цифровым видео
высокого разрешения и аудио высокого
качества, используя один кабель.
• Вы можете наслаждаться многоканальным
окружающим звучанием, подсоединив
усилитель с другими аудио разъемами стр. 5).
(^Энвммм Телевизор
С телевизором и усилителем,
совместимыми с режимом HDMI
С усилителем, совместимым с режимом HDM1
Чтобы наслаждаться цифровым
многоканальным окружающим звучанием
дополнительно к цифровому видео
высокого разрешения.
Когда Ваш телевизор не является
совместимым с режимом HOMI, Вы тем не
менее можете наслаждаться многоканальным
окружающим звучанием, подсоединив
совместимый с режимом HOMI усилитель.
------ Кабель HDMI (прилагается)
HDMI IN
Кабель
HDMI
HOMI OUT
HDMI IN
Телевизор
к
многоканальным
динамикам
Усилитель
Телевизор
к
многоканальным
динамикам
VIDEO IN (§
Не используется t
HDMI IN
Кабель HDMI
(прилагается)
Кабель
HDMI
(прилагается)
Усилитель
Аудио/видео-
кабель
(прилагается)
Не используется
Задняя сторона аппарата
• Установите опцию “HDMI Video Mode” в
положение “On” и опцию “HDMI Audio Output” в
положение “On” (-> стр. 15, раздел “HDMI”).
* •
Задняя сторона аппарата
• Установите опцию “HDM! Video Mode” в
положение “On” и опцию “HDMI Audio Output” в
положение “On” (Ч стр. 15, раздел “HDMI”).
Задняя сторона аппарата
• Установите опцию “HDMI Video Mode” в
положение “Off” и опцию “HDMI Audio Output” в
положение “On” (ч стр. 15, раздел “HDMI”).
^Вы можете также использовать разъемы S
VIDEO и COMPONENT VIDEO.
• Чтобы наслаждаться видео высокого разрешения подсоедините совместимый с режимом HDMI телевизор высокого разрешения и
установите режим “Video Output Mode”
(ч
стр. 12, Меню изображения).
• Этот аппарат оснащен функцией HDM1 Вер. 1.1 (функция EDÌD Вер. 1.3, до 512 байт). Он не совместим с функцией управления HDMI (CEC).
• Если Вы подсоедините оборудование, которое не поддерживает функцию СРРМ (Ч стр. 16, Словарь терминов), аудио с защищенных от копирования функцией СРРМ дисков
DVD-Audio не сможет выводиться с разъема HDMI AV OUT Подсоедините аудио кабель [L (Л), R (П)] аудио/видео кабеля к совместимому с режимом HDMI разъему AUDIO IN,
