РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR S-250 НА АВТОМОБИЛИ ВАЗ

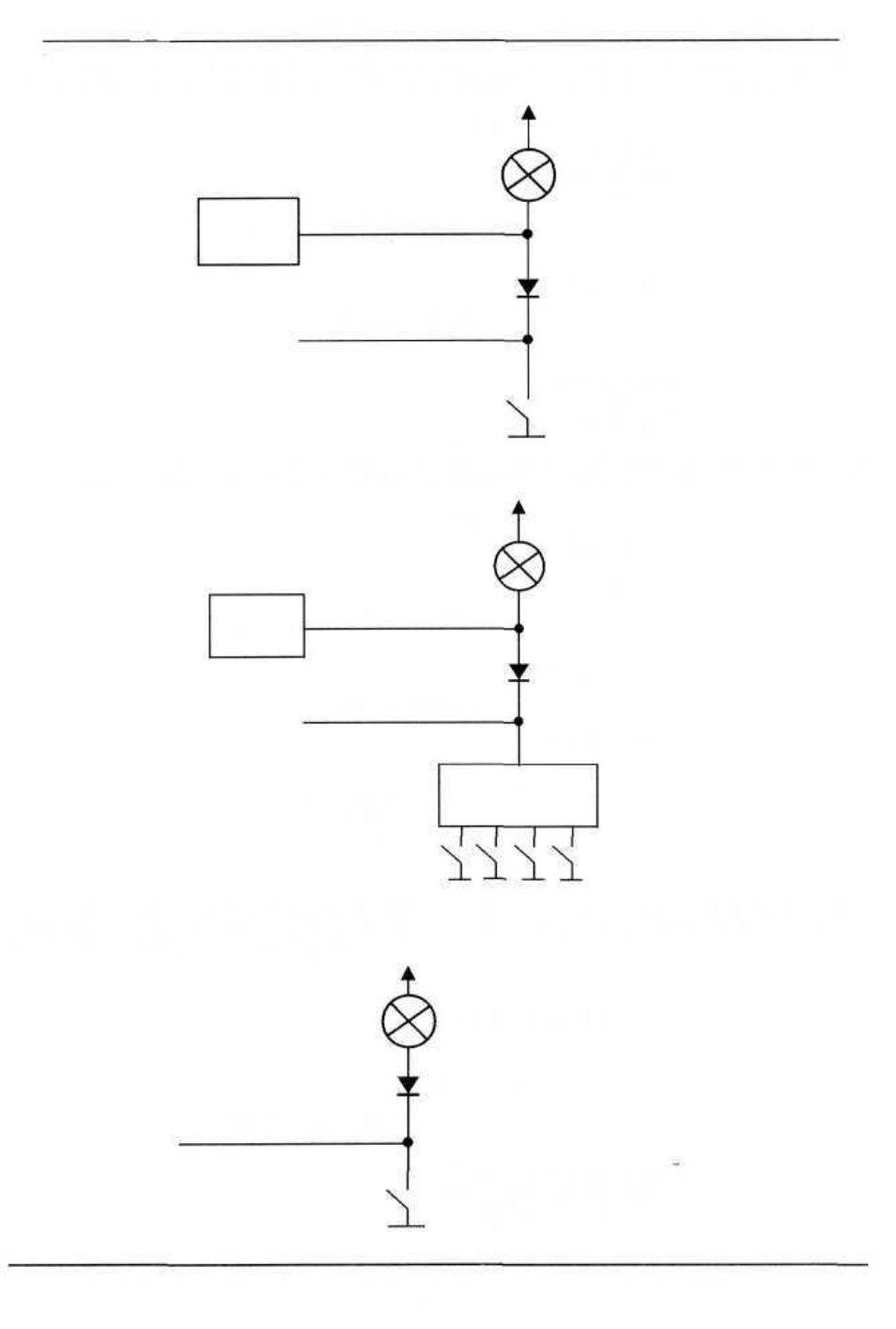

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к

проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:

Зеленый-Черный

КОРИЧНЕВЫЙ

диод I

mах=1А

выключатель

освещения

плафона

2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к

проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:

+ 12В

АПС-4

Зеленый-Черный

КОРИЧНЕВЫЙ

Белый-Черный

выключатели

освещения

плафона

3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер капо-

та/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения ба-

гажника автомобилей ВАЗ семейства 2115:

ТЕМНО-ЗЕЛЕНЫЙ

подкапотная лампа

диод lmax=1A

выключатель подкапотной

лампы (выключатель лампы
освещения багажника)

ALLIGATOR "BILARM" S-250 "Инструкция по установке" ver. В

© 2004 Saturn High-Tech, Inc. USA

27

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

диод I

mах=1А

плафон

освещения

салона

плафон

освещения

салона

+ 12В

АПС-4

БСК
