3

Наименование

Функция

(2) Слот карты SD

Вставьте SD-карту этикеткой вверх.

(3) Переключатель

TV-RGB (ТВ-ЦС)

Переключатель TV/RGB для вывода видео на дисплей через
порт RS232/CVBS (через подключение RCA) и на выходные
порты RGB.

(4) Порт

безопасности

Для совместимого замка Кенсингтона или другого устройства
для защиты от кражи.

З

З

а

а

д

д

н

н

я

я

я

я

п

п

а

а

н

н

е

е

л

л

ь

ь

(5)

(4)

(2)

(1)

(3)

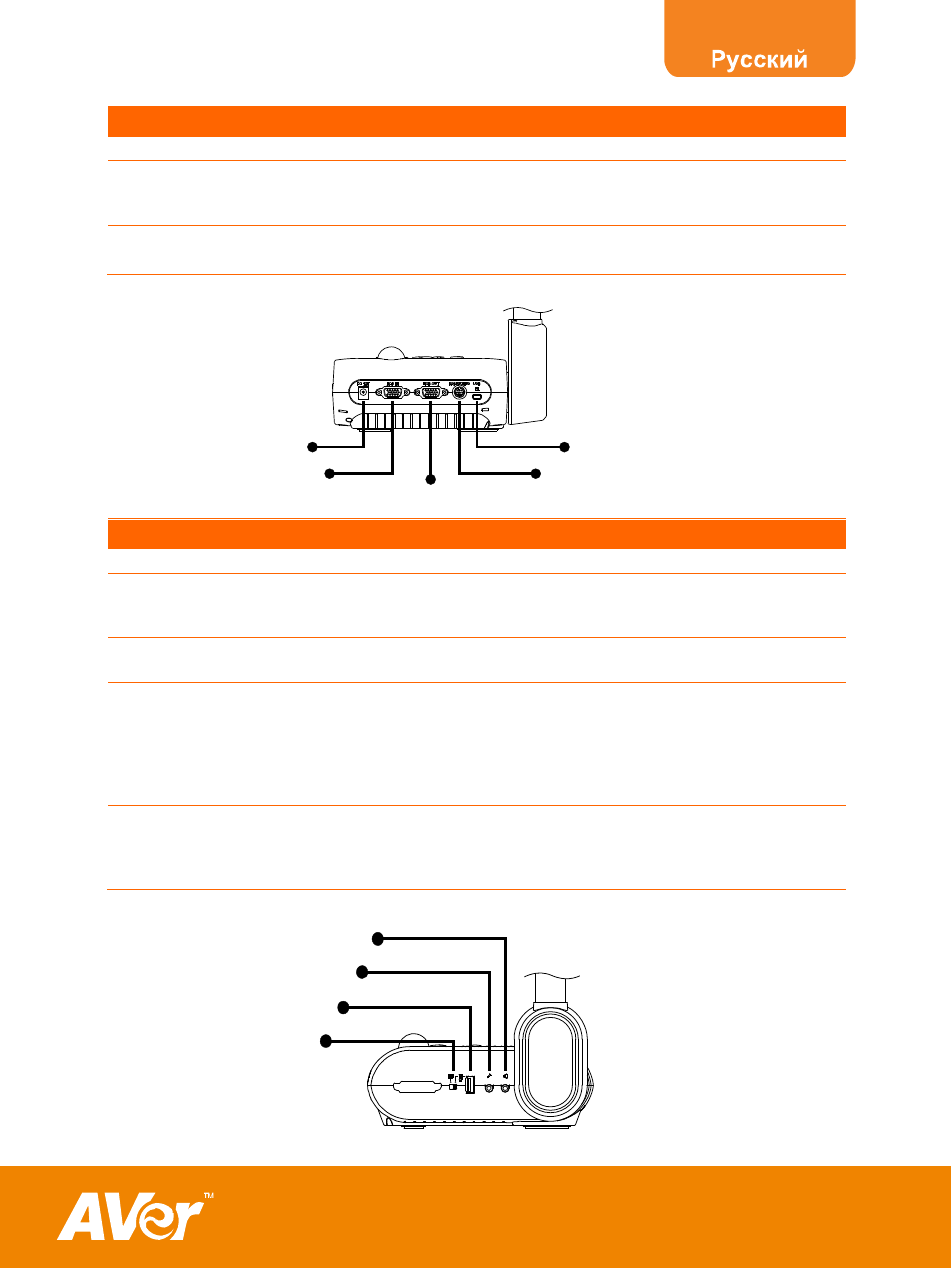

(fig. 1.3)

Наименование

Функция

(1) DC12V

Подключите к разъему адаптер питания.

(2) Разъем входного

RGB-сигнала

Вход сигнала из компьютера или других источников и
передача его только на выходной порт RGB. Подключите
этот порт к выходному порту RGB/VGA компьютера.

(3) Разъем выходного

RGB-сигнала

Подключение AVerVision F30 к любому устройству
отображения с помощью RGB -кабеля.

(4) Разъем RS-

232/CVBS

Подключение кабеля RS-232/CVBS, идущего в комплекте с
камерой. Разъем RCA выводит видеосигнал из камеры на
ТВ или другое видеооборудование. Разъем RS-232
используется для подключения к последовательному порту
компьютера или к любой панели управления для
централизованного управления, если таковое потребуется.

(5) Разъем Mini USB

Подключение к USB-порту компьютера с помощью USB-
кабеля и использование AVerVision F30 в качестве USB-
камеры или передача записанных изображений и видео из
памяти камеры в компьютер.

Л

Л

е

е

в

в

а

а

я

я

п

п

а

а

н

н

е

е

л

л

ь

ь

(4)

(3)

(2)

(1)

(fig. 1.4)
