33

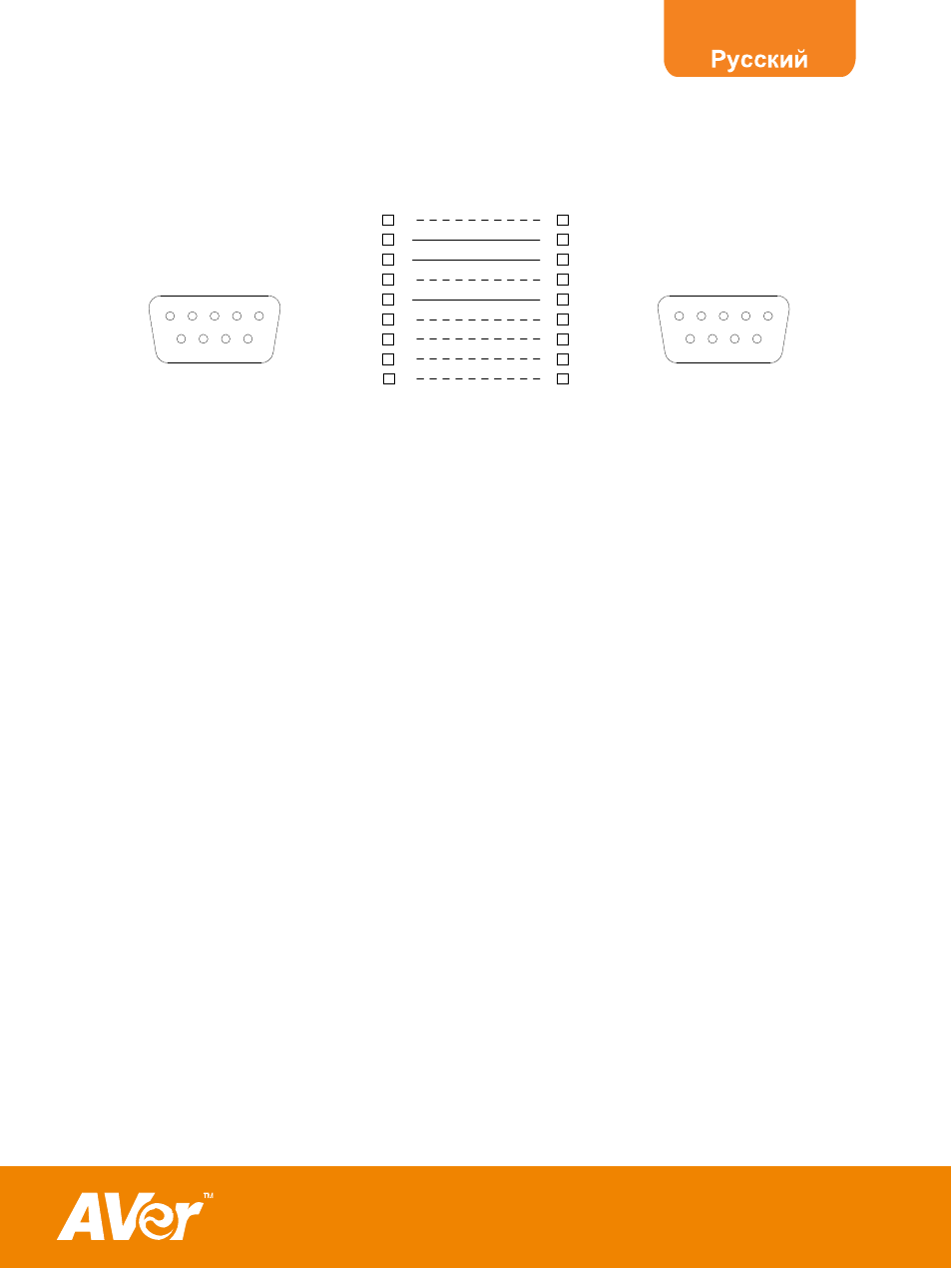

С С п п е е ц ц и и ф ф и и к к а а ц ц и и и и к к а а б б е е л л я я R R S S - - 2 2 3 3 2 2
Убедитесь в том, что кабель RS-232 соответствует требованиям к конструкции
кабелей.
PC COM Port
DSUB-9P (Female)
1 2 3 4 5
6 7 8 9
AVerVision RS-232 Port
DSUB-9P (Female)
1 2 3 4 5
6 7 8 9
1
2
3
4
5
6
7
8
9 1
2
3
4
5
6
7
8
9 CD
RXD
TXD
DTR
SG
DSR
RTS
CTS
RI (CI)
TXD
RXD
SG
С С п п е е ц ц и и ф ф и и к к а а ц ц и и и и п п е е р р е е д д а а ч ч и и д д а а н н н н ы ы х х R R S S - - 2 2 3 3 2 2
ƒ Стартовый бит ： 1 бит
ƒ Информационный бит ： 8 бит
ƒ Стоповый бит ： 1 бит
ƒ Бит четности ： Нет
ƒ X-параметр ： Нет
ƒ Скорость передачи ： 9600 б/с
Ф Ф о о р р м м а а т т п п е е р р е е д д а а ч ч и и д д а а н н н н ы ы х х к к а а б б е е л л я я R R S S - - 2 2 3 3 2 2
Код устройства отправки (1 байт) : 0x52
Код типа (1 байт) :
0x0B
Код длины данных (1 байт) : 0x03
Код данных (1 байт) : См. более подробную информацию в таблице
команд.
Код данных (2 байт) : См. более подробную информацию в таблице
команд.
Код данных (3 байт) : См. более подробную информацию в таблице
команд.
Код устройства приема (1 байт) : 0x53
Код контрольной суммы
(1 байт) : См. более подробную информацию в таблице
команд.
Формат : Start (Стартовый код) + Type (Код типа)+ DataLength (Код длины
данных)+ Data(Код данных) + CheckSum (Код контрольной суммы)
Пример : 0x52 + 0x0B + 0x03+ 0x3 + 0x01 + 0x00 + 0x00 +
0x53 + 0x5A (команда включения)
