СОЕДИНЕНИЯ ПРОВОДОВ
И От антенны
В От входного гнезда усилителя мощности (2 или 4 канала: опционально не во всех моделях)
В K проводке автомобиля Цвета проводов
- Черный (земля, присоединять к кузову автомобиля.)
- РОЗОВЫЙ (контакт регулятора освещенности для соединения с переключателем света фар автомобиля)
- Красный (подключать к клемме источника питания, напряжение на которой появляется при переключении замка зажигания в
положение АСС).
- Желтый (подключать к резервной клемме источника питания, напряжение на которой есть всегда.)
- Синий (чтобы подключать ящик для полного автоматического питании антенны или проводы управления усилителю питания.
подключать к клемме управляющего ключа реле для автомобилей, оборудованных антенной с усилителем. Этот вывод не
используется для автомобилей с ручными или полуавтоматическими антеннами.)
□ ПОДКЛЮЧЕНИЕ CD - ЧЕНДЖЕРА (не во всех моделях)
Ваша магнитола может работать в качестве управляющего устройства для CD-ченджера, который вы сможете купить в
дальнейшем, если вы еще этого не сделали.
Шнур для подключения CD-ченджера (показан на схеме) будет находиться в комплекте с CD-ченджером.

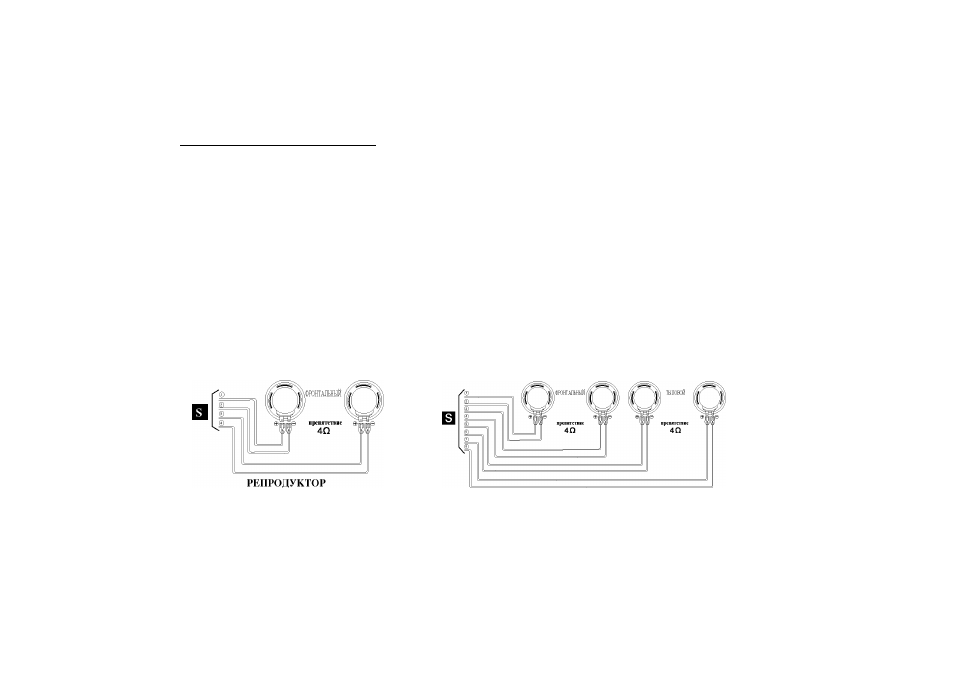

ПОДКЛЮЧЕНИЕ 4 ДИНАМИКОВ
ЛЕВЫЙ ПРАВЫЙ
ПОДКЛЮЧЕНИЕ 2 ДИНАМИКОВ
ЛЕВЫЙ ПРАВЫЙ
ЛЕВЫЙ ПРАВЫЙ
1. + Правый задний : ФИОЛЕТОВЫЙ
2. - Правый задний : ФИОЛЕТОВЫЙ/ЧЕРНЫЙ
3. + Правый передний : СЕРЫЙ
4. - Правый передний : СЕРЫЙ/ЧЕРНЫЙ
5. + Левый передний : БЕЛЫЙ
6. - Левый передний : БЕЛЫЙ/ЧЕРНЫЙ
7. + Левый задний : ЗЕЛЕНЫЙ
8. - Левый задний : ЗЕЛЕНЫЙ/ЧЕРНЫЙ
