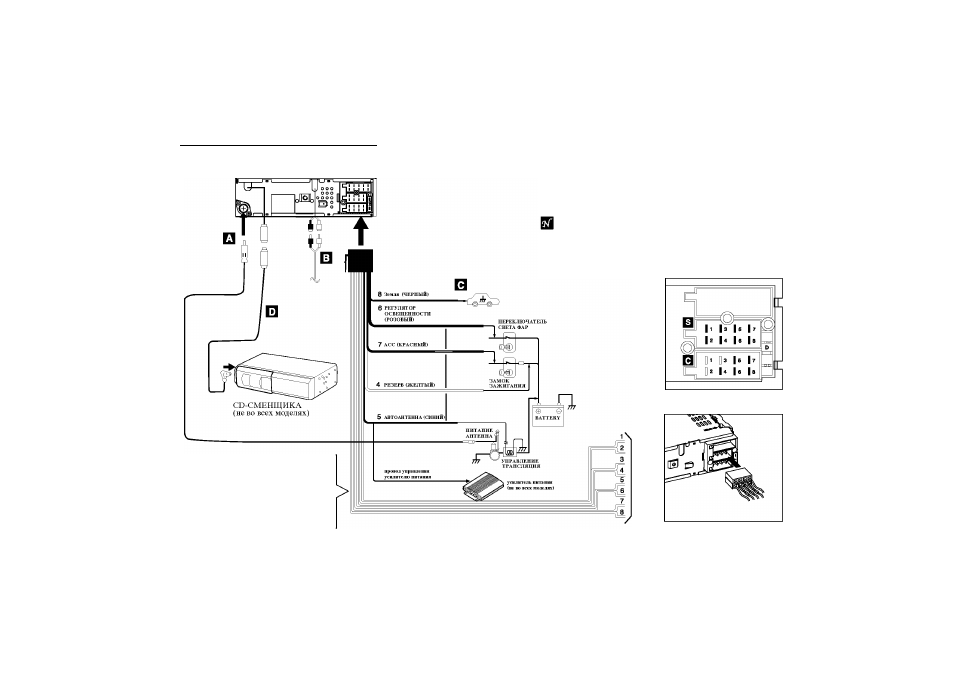

СОЕДИНЕНИЯ ПРОВОДОВ
Меры предосторожности при подключении
Перед подключением убедитееь, что зажигание
ВЫКЛЮЧЕНО и енимите клемму 0 е аккумулятора
во избежание короткого замыкания.
Примечание
Подключите вее провода в еоответетвии е приведенной
ехемой.
Соединять вмеете провода 0 двух АС запрещено.
1. ФИОЛЕТОВЫЙ
2. ФИОЛЕТОВЫЙ/ЧЕРНЫЙ (ПОЛОСАТЫЙ)
3. СЕРЫЙ
4. СЕРЫЙ/ЧЕРНЫЙ (ПОЛОСАТЫЙ)
5. БЕЛЫЙ
6. БЕЛЫЙ/ЧЕРНЫЙ (ПОЛОСАТЫЙ)
7. ЗЕЛЕНЫЙ
8. ЗЕЛЕНЫЙ/ЧЕРНЫЙ (ПОЛОСАТЫЙ)
