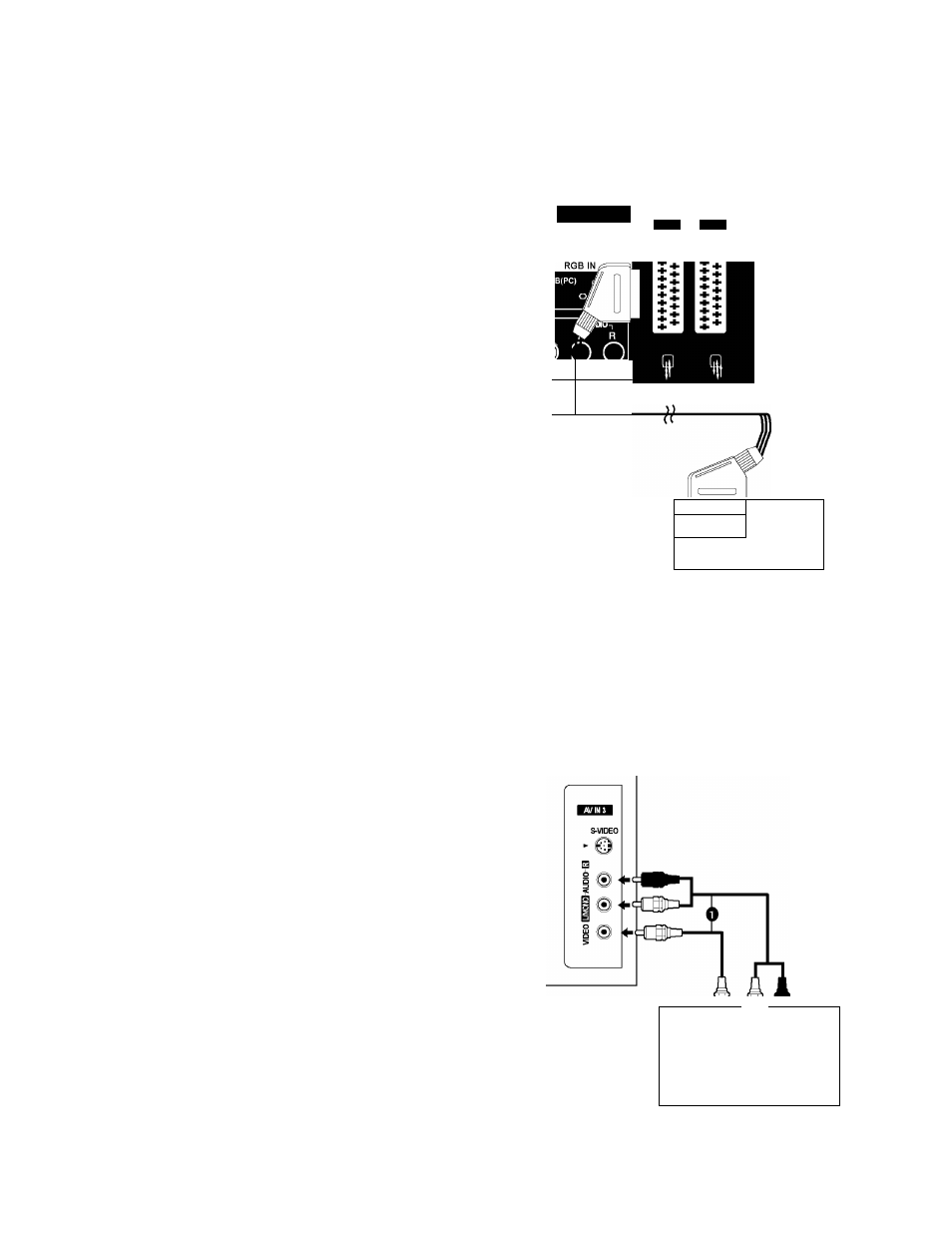

Как правильно подключить кабель SCART
Подключите разъем SCART
видеомагнитофона к SCART-разъему
AV1
телевизора. Используйте экранированный
кабель SCART.
Вставьте кассету в видеомагнитофон и
нажмите на видеомагнитофоне кнопку
PLAY
(Воспроизведение) (см. инструкцию
пользователя видеомагнитофона).
С помощью кнопки
INPUT
на пульте
дистанционного управления выберите
источник входного сигнала
AV1.
Если подключение выполнено через SCART
разъем
AV2
, выберите источник входного
сигнала
AV2
.
О ПРИМЕЧАНИЕ
G Используйте экранированный кабель SCART.
Как правильно подключить кабель RCA
Подсоедините кабели
AUDIO/VIDEO
к гнездам
TV (ТВ) и VCR (Видеомагнитофон). Соблюдайте
соответствие цвета разъема (видео - желтый,
левый аудио - белый, правый аудио - красный).
Вставьте кассету в видеомагнитофон и нажмите
на нем кнопку
PLAY
(Воспроизведение) (см.
руководство к видеомагнитофону).
DIGITAL AUDIO OUT
(OPTICAL)
NT
________А
П--------------------- ^
© ©
/ + 4+ 44+ 4++4
/4444444444
AUDIO/
VIDEO
(R) AUDIO (L)
Кнопкой
INPUT
(Входной сигнал) на пульте
дистанционного управления выберите источник
входного сигнала
AV3
.
О ПРИМЕЧАНИЕ
G Если подключен монофонический
видеомагнитофон,
подсоедините
аудиокабель
к
разъему
AUDIO L/MONO
телевизора.
© й
й
й
©
S-VIDEO VIDEO
о
о
ANT IN
ЕЮ
©
OUTPUT
SWITCH
ANT OUT
>
О
—I
"О
О
7ч
>
ГО
О
О
СП
о
"О
о
го
>
3Q
21
AV 1
AV 2
