Настройка внешнего устройства управления
Установка RS-232C
Подключите входной разъем П8-2320 к
внешнему устройству управления (например, к
компьютеру или системе контроля
аудио/видео) и управляйте функциями
телевизора извне.

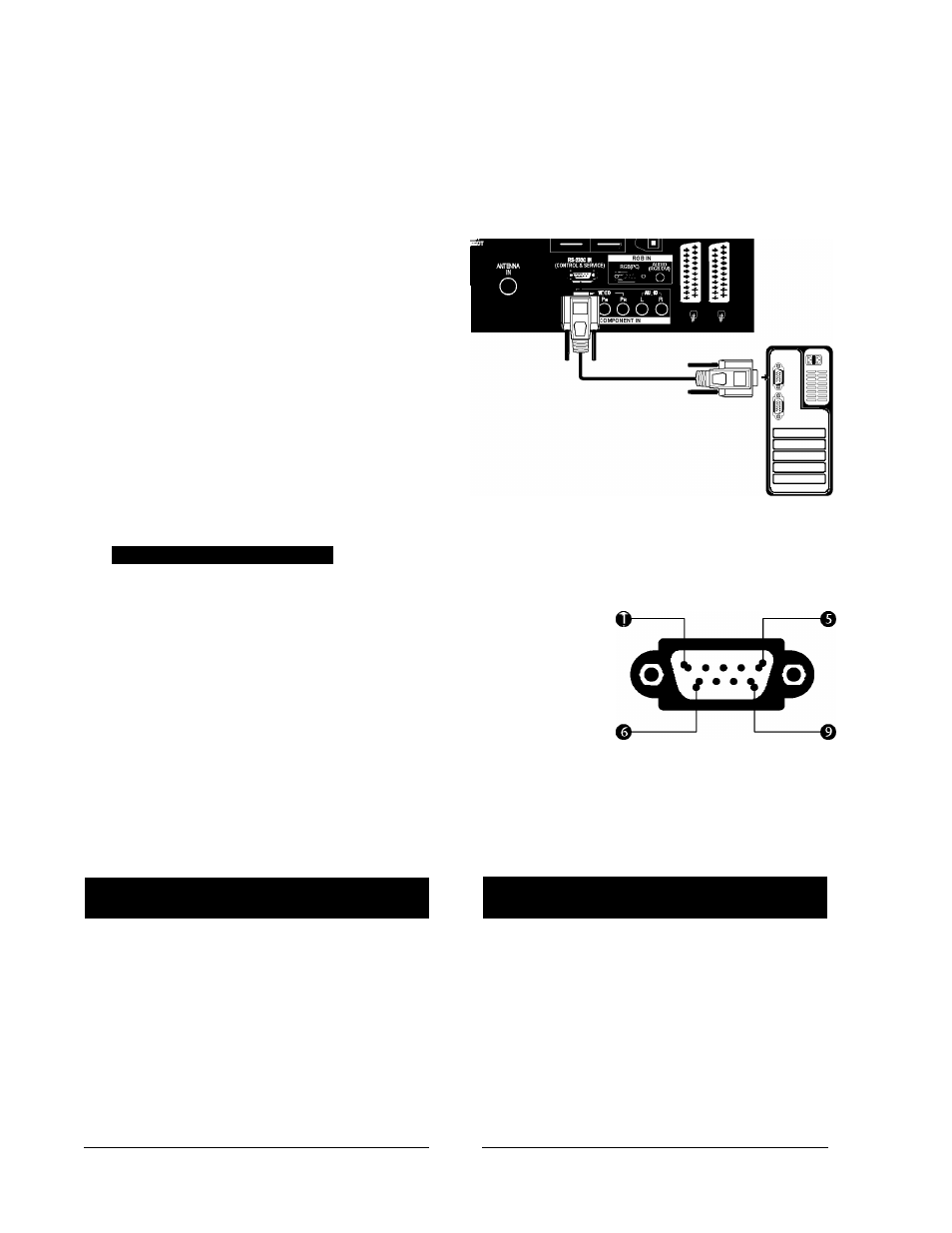

Подключите последовательный порт
устройства управления к разъему П8-2320,
расположенному на задней панели телевизора.
Соединительный кабель П8-232С не входит в
комплект поставки телевизора.
"ип разъема; 9-контактный, вилка D-Sub
Номер. Название контакта
1
Нет соединения
2
RXD (прием данных)
3
TXD (передача данных)
4
DTR (готовность терминала)
5
GND (земля)
6
DSR (готовность оборудования передачи данных)
7
RTS (готовность к передаче)
8
CTS (готовность к приему)
9
Нет соединения
Конфигурации RS-232C
7-проводные конфигурации
(стандартный кабель RS-232C)
PC TV
RXD
^------------------- • 3
TXD
TXD
^------------------- •
2
RXD
GND
^------------------- • 5
GND
DTR
^------------------- •
6
DSR
DSR
^ •----------------- • 4
DTR
RTS
7 •
----------------- •
8
CTS
CTS
^------------------- • 7
RTS
D-Sub 9 D-Sub 9
3-проводные конфигурации
(нестандартный кабель)
PC
TV
RXD
2
•--------- --------• 3
TXD
TXD
3 •--------- --------•
2
RXD
GND
5 •--------- --------• 5
GND
DTR
4
6
DTR
DSR
6
4
DSR
RTS
7
7
RTS
CTS
8
8
CTS
D-Sub 9
D-Sub 9
