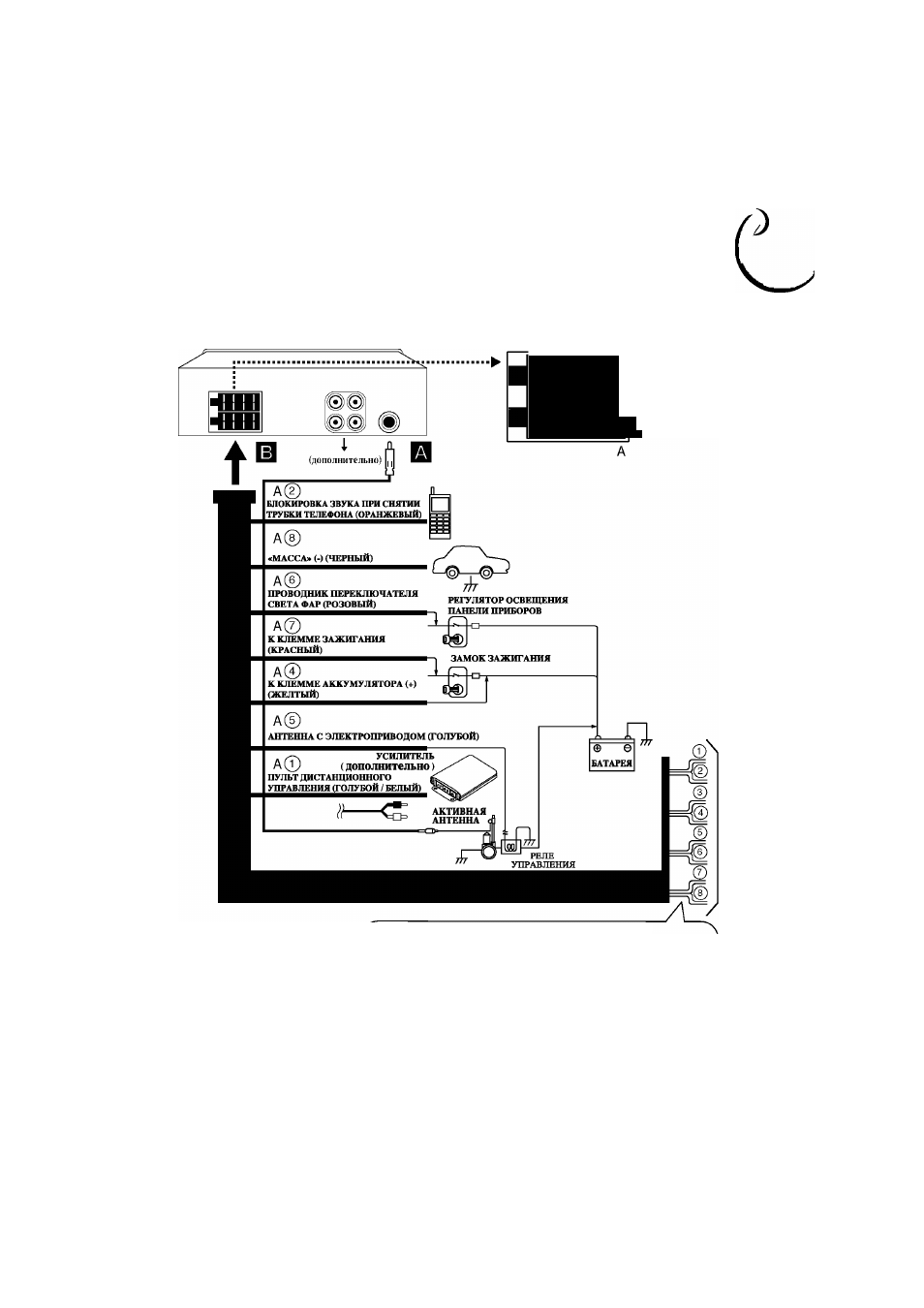

Схема подключения
Перед
подключением
удостоверьтесь,
что
переключатель
зажигания
находится
в
положении
«выключено» и отключите клемму аккумулятора, чтобы предотвратить короткое замыкание.
В
©|©|®|©|
© | ® | ® | ® |
® | ® | ® | ® |
®
1
®
1
®
1®1
К динамику
К
транспортному
средству
в ©. Фиолетовый: Правый задний +
в ®. Фиолетовый в черную полоску: Правый задний -
в ®. Серый: Правый передний +
в 4. Серый в черную полоску: Правый передний -
в ®. Белый: Левый передний +
в ®. Белый в черную полоску: Левый передний -
в ®. Зеленый : Задний левый +
в ®. Зеленый в черную полоску: Задний левый -
