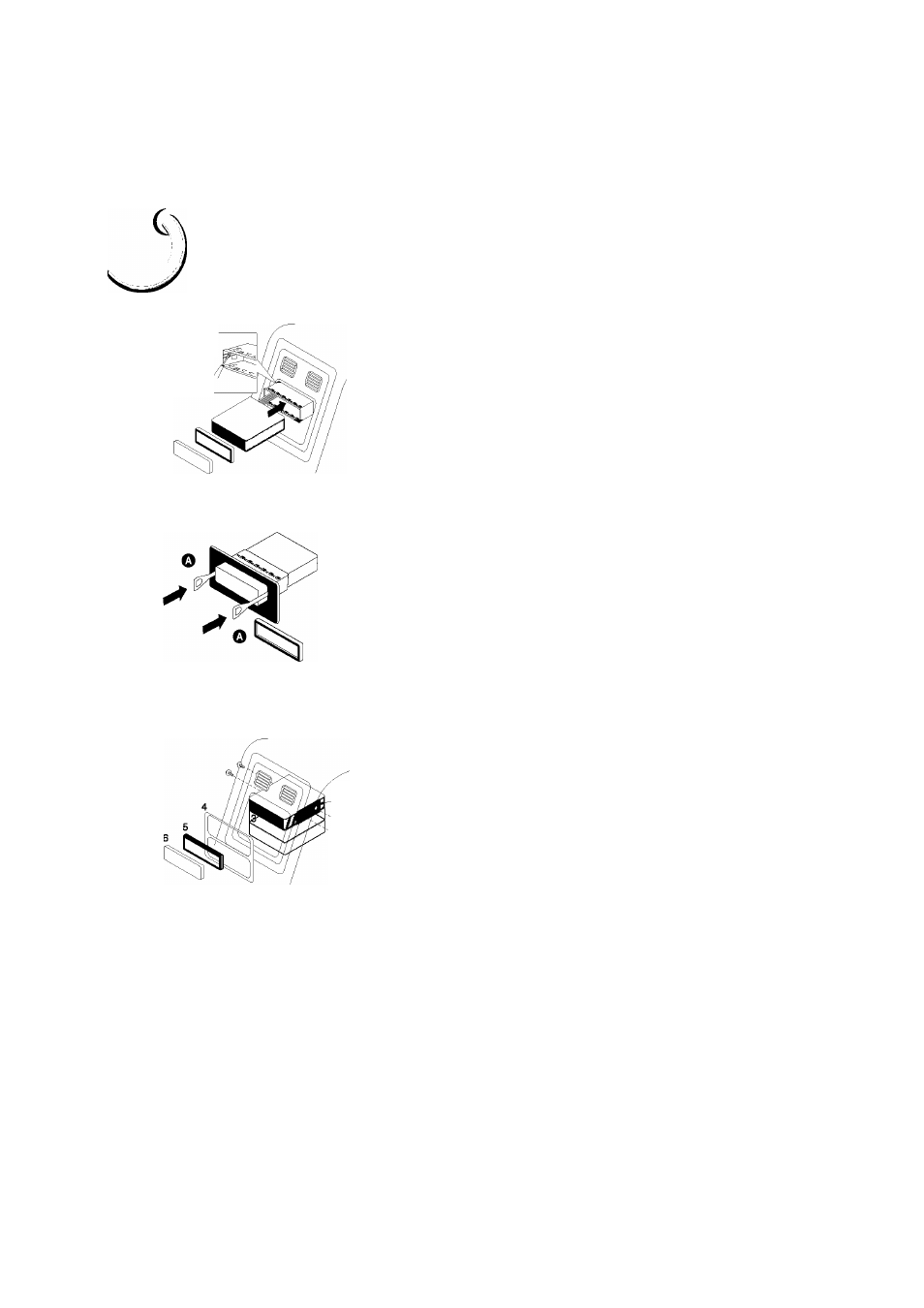

Установка
Согните зубцы
в соответствии
с толщиной
приборной
панели
Панель управления
Базовая установка
Перед началом установки обязательно переведите ключ
зажигания в положение «выключено» и отключите клемму
аккумулятора автомобиля, чтобы предотвратить короткое
замыкание.
1
Извлеките приемник.
2
Произведите необходимые подключения.
3
Вставьте установочную муфту.
4
Установите прибор в установочную муфту.
Демонтаж установленного приемника
Если в приборной панели уже есть монтажный кожух для
приемника, его следует удалить.
1
Снимите заднюю опору с прибора.
2
Снимите переднюю панель и декоративное кольцо с
прибора.
3
Вставьте рычаг О в отверстие сбоку прибора.
Выполните такую же операцию на другой стороне и
потяните прибора на себя из установочной муфты.
1
1 2
3
®/|
® 2 4
5
6
Установка приемника в шасси ISO-DIN
Задвиньте прибор в раму ISO-DIN.
Завинтите винты, снятые со старого прибора.
Вставьте прибор и раму в проем на приборной панели.
Установите приборную панель или переходную пластину.
Установите декоративное кольцо на прибор.
Вставьте панель управления в устройство.
Панель управления
СХ)
