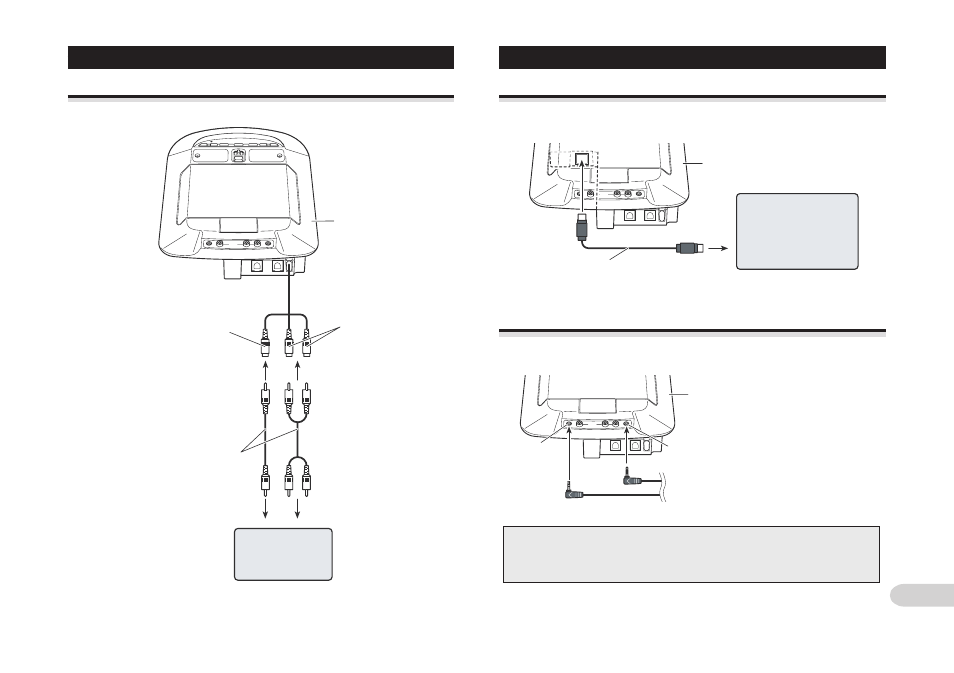

Схема подключения (выход VIDEO)
Схема подключения (телевизионный тюнер)
Когда это устройство установлено, Вы можете подключить продающийся от-
дельно GEX-6100TVP.
Подключение системы
Это устройство
Видео выход VIDEO3
RCA (желтый)
Аудио выход VIDEO3
RCA (белый, красный)
Кабель RCA (продается
отдельно)
Второй дисплей,
видео дека и пр.
GEX-6100TVP
Это устройство
Кабель для подключения телеви-
зионного тюнера (поставляется в
комплекте с GEX-6100TVP).
Схема подключения (наушники)
Когда это устройство установлено, Вы можете подключить продающиеся от-
дельно наушники.
Это устройство
Наушники 2
Наушники 1
Имеющиеся в продаже
наушники
ƽ
ƽ
ƽ
ƽ
ƽ ПРЕДУПРЕЖДЕНИЕ
При подключении проводных наушников следите за тем, чтобы провода
не заслоняли поле зрения водителя. Убедитесь также в том, что кабель
расположен там, где он не создает опасности и не мешает водителю.
