18

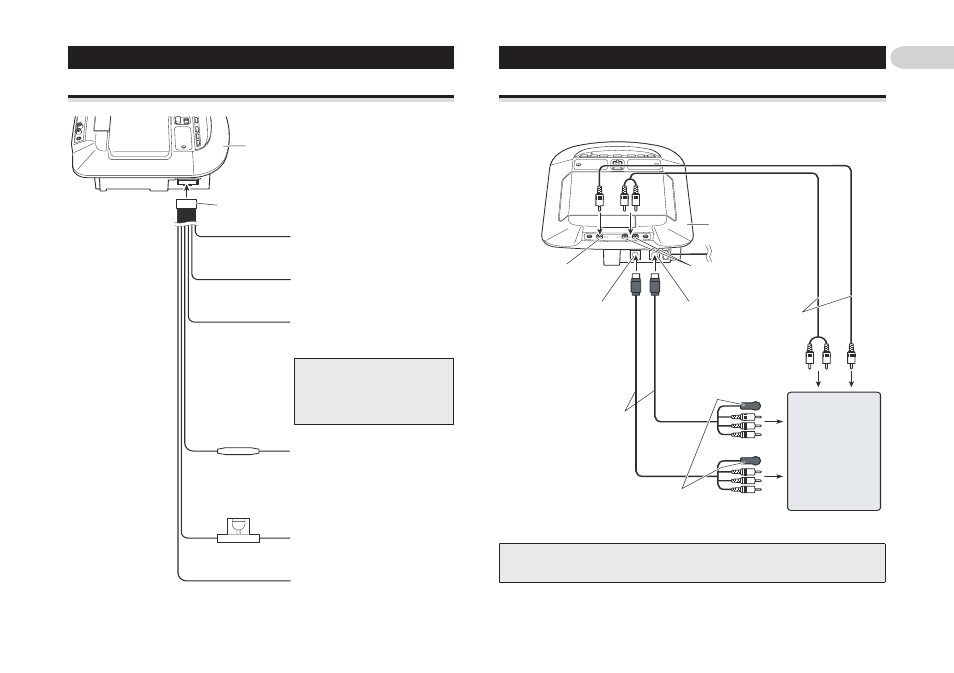

Подключение кабеля питания

Схема подключения (вход VIDEO)

Вход [VIDEO1] обычно включен, так что подключайте полученный в комплекте
кабель к входу VIDEO1.

Подключение системы

Это устройство

Кабель питания

30 см

Светло-зеленый/черный
Подключите к контакту - переключателя
потолочного плафона.

30 см

Белый/желтый
Подключите к переключателю дверей.

30 см

Светло-зеленый/красный
Подключите к контакту + переключателя
потолочного плафона.

Примечание:

N

Полярность переключателя дверей ав-
томобиля зависит от модели. Для полу-
чения более подробной информации
обратитесь к руководству для Вашего
автомобиля или к Вашему дилеру.

6 м

Резистор-
предохранитель

Красный
К электрическому разъему, управляемо-
му переключателем зажигания (12 В по-
стоянного тока) включение/выключение
Не подключайте этот контакт к разъемам
источника питания, на которые питание
подается непрерывно. Такое подключение
может привести к разрядке аккумулятора.

Держатель предох-
ранителя (4 А)

Желтый
К разъему, питание на который подается
всегда, независимо от положения пере-
ключателя зажигания.

Черный (земля)
К металлическому кузову автомобиля.

6 м

1,5 м

Это устройство

Видео вход VIDEO3
RCA (желтый)

(Обратитесь на
страницу 19.)

Аудио вход VIDEO3 RCA
(белый, красный)

VIDEO2

VIDEO1

Кабель RCA (про-
дается отдельно)

Поставляемый в комп-
лекте или продающийся
отдельно CD-AR600

Переносное видео
устройство с вы-
ходом RCA

Передатчик сигнала дистанционного управления
Для передачи сигналов дистанционного управления дополни-
тельных устройств выполните процедуру настройки дистанцион-
ного управления. Также обратите внимание, чтобы передатчик
дистанционного управления был установлен таким образом, что-
бы дополнительное устройство могло принимать с него сигнал.

ƽ

ƽ

ƽ

ƽ

ƽ ПРЕДУПРЕЖДЕНИЕ
Следите за тем, чтобы кабель RCA, подключенный к VIDEO3, не загораживал поле зрения
водителя.
