Подключение

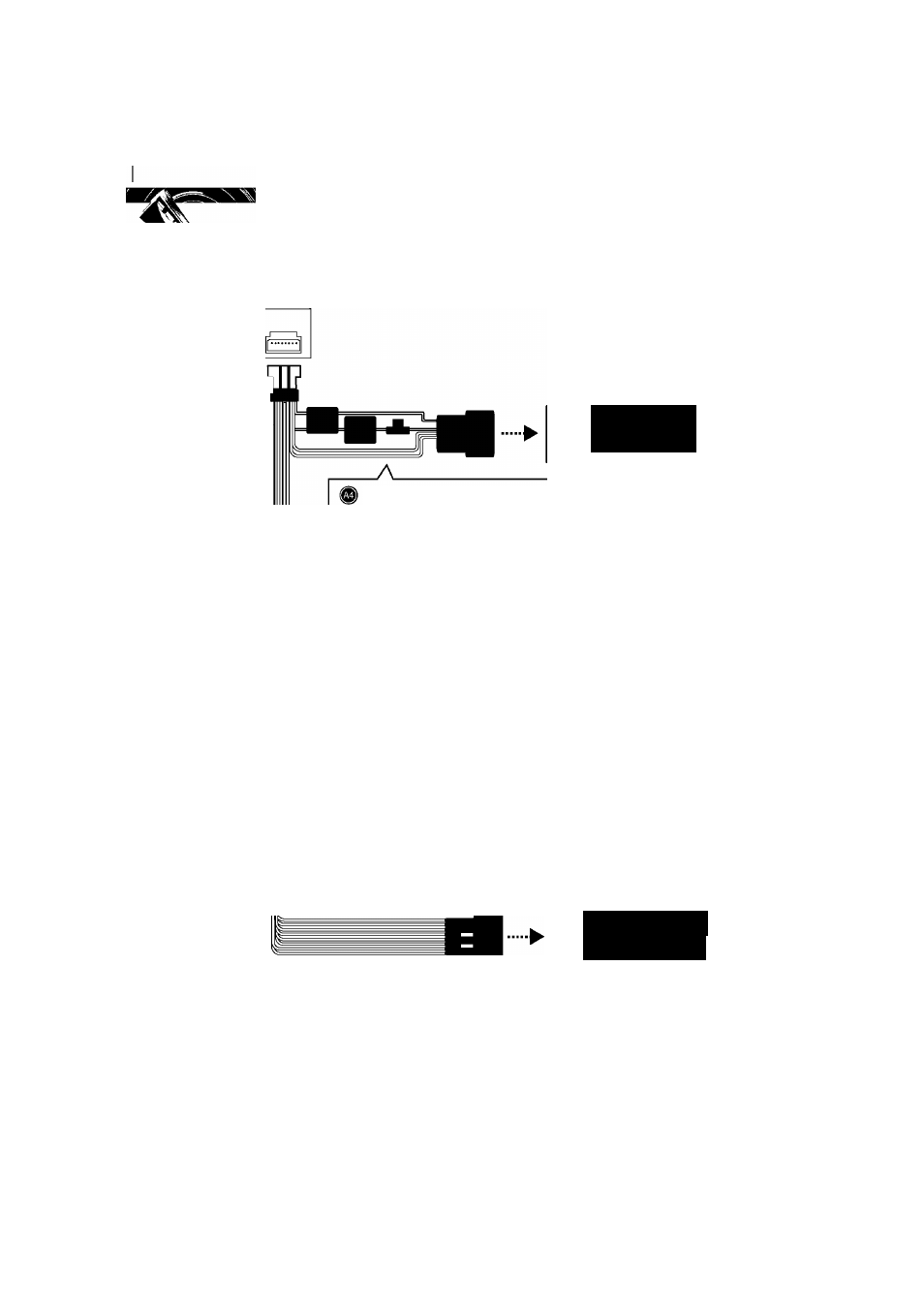

Подключение системы
©
г\
Сетевой шнур—^
Разъем
транспортного средства
I |(
a
^|(
A7
)|
(^8)1
Желтый
К АККУМУЛЯТОРУ (+) - К аккумулятору автомобиля, 12
В пост. тока.
Синий
АНТЕННА С ЭЛЕКТРОПРИВОДОМ - к антенне с
электроприводом
Оранжевый
ДИММЕР - провод, ведущий к проводу диммера.
Красный
К ЗАЖИГАНИЮ - к контакту, к которому подается
напряжение,
когда
выключатель
зажигания находится в положении АСС.
Черный
ЗЕМЛЯ (-) - к кузову автомобиля.
Синий/Белый
К УДАЛЕННОМУ УСИЛИТЕЛЮ - к контакту включения удаленного усилителя.
Коричневый
РУЧНОЙ ТОРМОЗ - в целях безопасности и во избежание ДТП
проверьте подключение ручного тормоза (парковочного тормоза).
Розовый
ЗАДНИЙ ХОД - при подключении камеры заднего вида
используйте провод передачи заднего хода. При необходимости
используйте удлинитель. (стр. 14).
Разъем динамика
(В^|(В^|(В^|(В7)|
(в^|(в^|(в^|(в8)|
: Фиолетовый: Задний правый +
: Фиолетовый в черную полоску: Задний правый -
: Серый: Передний правый +
: Серый в черную полоску: Передний правы -
5
: Белый: Передний левый +
^: Белый в черную полоску: Передний левый -
^: Зеленый: Задний левый +
^: Зеленый в черную полоску: Задний левый -
