Основные сведения по установке
Перед установкой убедитесь в том, что ключ
зажигания находится в положении OFF
(зажигание выключено) и отсоедините провода
от клемм аккумулятора во избежание
короткого замыкания.
1. Демонтируйте имеющийся ресивер.
2. Выполните необходимые соединения.
3. Установите монтажный кожух.
4. Вставьте блок в монтажный кожух.
Демонтаж имеющегося ресивера
Необходимо удалить вставленный в
приборную панель монтажный кожух блока.
1. Удалите заднюю опору блока.
2. Удалите переднюю панель и окантовку
блока.
3. Вставьте рычаг О в отверстие с одной
стороны блока. Проделайте ту же
операцию с другой стороны и извлеките
блок из монтажного кожуха.
О

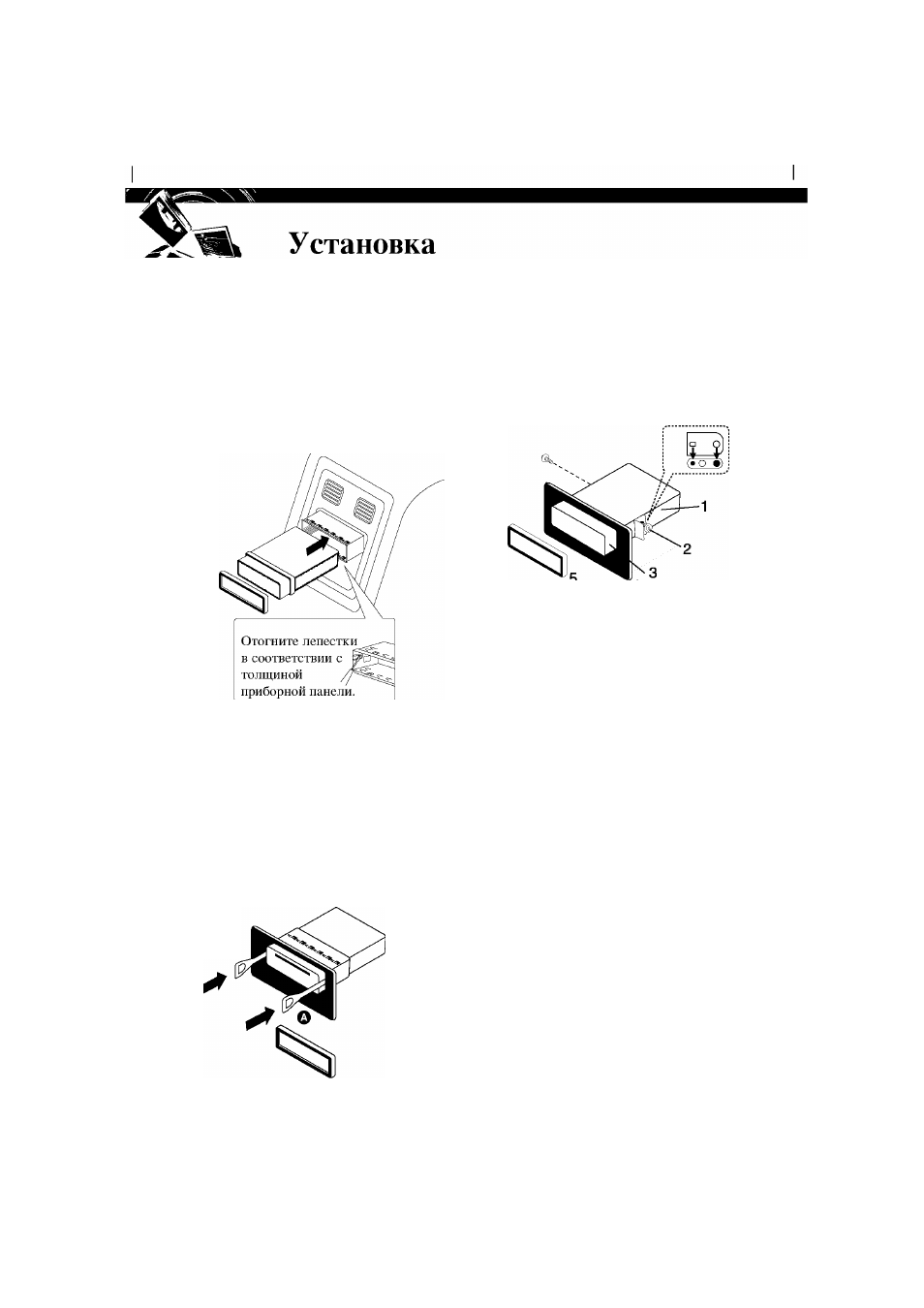

Установка в каркас ISO-DIN
1. Вставьте блок в каркас ISO-DIN.
2. Вставьте винт^
1
, снят^
1
е с предыдущего блока.
3. Вставьте блок и каркас в свободное место
приборной панели.
4. Установите приборную панель или
переходную плату.
5. Установите окантовку блока.
Снятие панели управления
Вы можете снять панель управления, покидая
автомобиль. Снимая панель и устанавливая ее
на место, следите за тем, чтобы не повредить
разъемы с обратной стороны панели и на
держателе панели.
1. Замок панели отпирается нажатием
кнопки А”.
|-шП ПЕЛ
(
7
)
(<ф>)
А
2. Извлеките панель из блока.
3. Положите снятую панель в прилагаемый
футляр.
Установка панели управления
1. Вставьте панель управления левой
стороной в канавку держателя панели.
2. Нажмите на правую сторону панели, чтобы
закрепить ее в держателе.
