Подключение
I Советы
В зависимости от вашего телевизора и другого
оборудования, которое вы хотите подключить,
существуют различные способы подключения
рекордера. Используйте только один способ
подключения из рассмотренных ниже.
Чтобы подключить устройство наилучшим образом,
при необходимости обратитесь к руководствам
вашего телевизора, видеомагнитофона,
стереосистемы или другого оборудования.
А
Внимание
- Обязательно подключайте DVD-рекордер к
телевизору напрямую. Настройте телевизор на
правильный канал видеовхода.
- Не подключайте гнездо аудиовыход DVD-рекордера к
гнезду (электропроигрыватель) вашей аудиосистемы.
- Не подключайте DVD-рекордер через
видеомагнитофон. Изображение DVD может быть
искажено системой защиты от копирования.

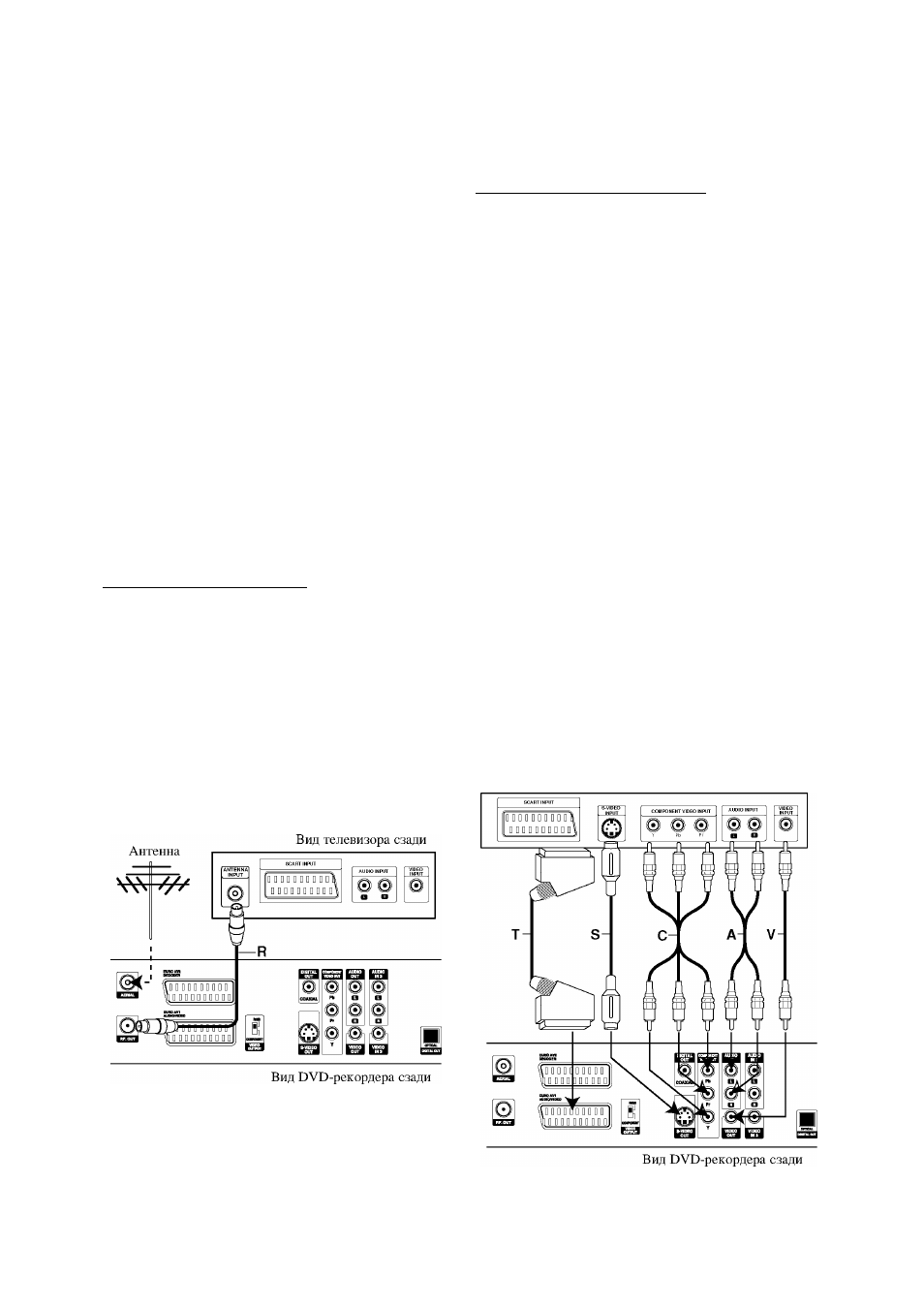

Подключение к антенне
Отключите вилку антенного кабеля от телевизора и
вставьте ее в антенное гнездо на задней панели DVD-
рекордера. Подключите один конец антенного кабеля к
гнезду телевизора на DVD-рекордере, а другой - к
гнезду антенного входа на вашем телевизоре.
Подключений по высокой частоте
Подключите гнездо RF. OUT (выход высокой частоты)
DVD-рекордера к гнезду антенного входа телевизора с
помощью прилагающегося коаксиального кабеля на 75
Ом (R). Через гнездо RF. OUT передается сигнал от
гнезда антенна.
Подключение к телевизору
• в зависимости от возможностей вашего оборудования
выполните одно из следующих соединений.
• При использовании гнезд компонентного
видеовыхода COMPONENT VIDEO OUT установите
переключатель видеовыхода VIDEO OUTPUT в
положение COMPONENT. При использовании
разъема SCART установите переключатель VIDEO
OUTPUT в положение RGB.
Подключение SCART
Соедините разъем scart аудио/видео евро AV1 DVD-
рекордера с соответствующими разъемами на телевизоре с
помощью кабеля scart (T).
Подключение видео
Соедините гнездо видеовыхода VIDEO OUT DVD-
рекордера с видеовходом телевизора с помощью
видеокабеля (V).
Подключение S-видео
Соедините гнездо выхода S-VIDEO OUT DVD-рекордера с
входом S-видео телевизора с помощью кабеля S-видео (S).
Подключение компонентного видеосигнала
Соедините гнезда компонентного видеовыхода COMPONENT
VIDEO OUT DVD-рекордера с соответствующими входными
гнездами на телевизоре с помощью кабеля Y Pb Pr (C).
Подключение аудиосигнала (левый/правый)
Соедините гнезда левого и правого аудиосигналов
AUDIO OUT DVD-рекордера с входными гнездами
левого и правого аудиосигналов телевизора с помощью
аудиокабелей (A). Не подключайте гнездо AUDIO OUT
DVD-рекордера к гнезду (электропроигрыватель) вашей
аудиосистемы.
Вид телевизора сзади
