Выбор способа подключения
Выбор способа подключения

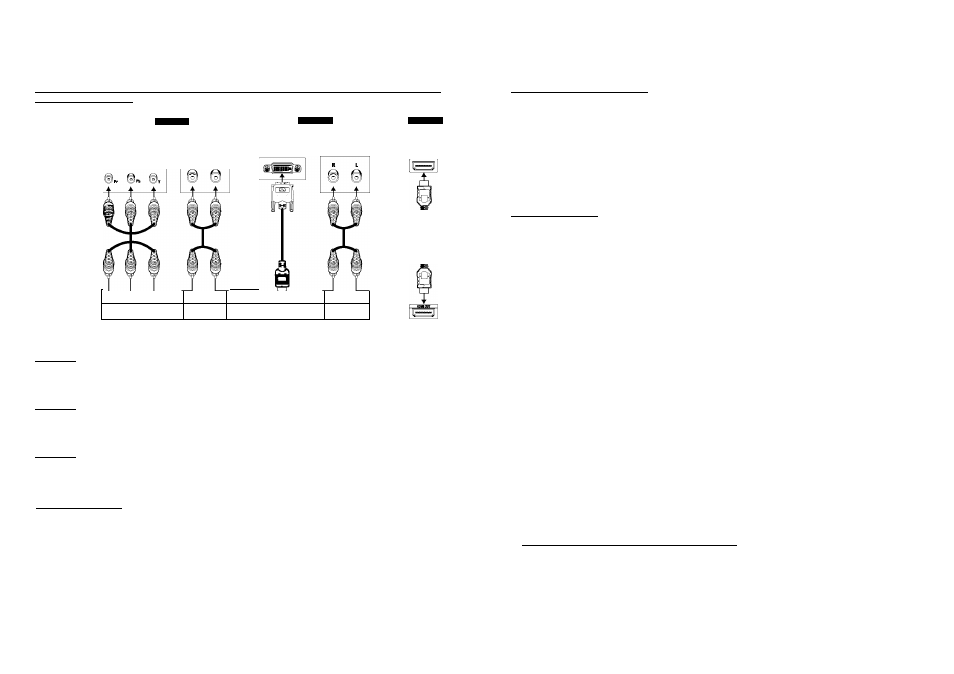

Подсоединение к телевизору (с прогрессивной разверткой, входом цифрового
видеосигнала ТВЧ)
Сигнал с прогрессивной Базовое соединение цифровой видеосигнал
разверткой
п
°
а
уд
и
°
си гнал
у
стандарта ТВЧ
Вход от ПК
Вход от HDMI
ТЕЛЕВИЗОР
DVD-
ПРОИГРЫВАТЕЛЬ
’Г W < г
@ @ @
1^3
► i
Гнезда компонентного Входные гнезда
видеосигнала
Аудио
Входные гнезда
HDMI
Входные гнезда
Аудио
Входные гнезда
HDMI
Способ 1
Проигрыватель DVD + телевизор с входными гнездами компонентного видеосигнала с прогрессивной разверткой.
(В меню HACTP. ПОКАЗА для параметра Видеовыход должно быть выбрано состояние Компонент
(П-CKAH) & HDMI).
Способ 2
DVD-проигрыватель + телевизор с разъемом DVI
• В зависимости от типа телевизора, подключение по Способу 2 может отличаться от указанного на
рисунке. (Видеовход телевизора должен быть установлен в положение DVI.)
Способ 3
DVD-проигрыватель + телевизор с разъемом HDMI
• В зависимости от Вашего телевизора, подключение по Способу 3 может отличаться от указанного на
рисунке. (Видеовход телевизора должен быть установлен в положение HDMI.)
Важные замечания
• Уточните, пожалуйста, в руководстве по эксплуатации Вашего телевизора, возможные режимы
работы: прогрессивная развертка, DVI или HDM
i
. В случае, если прогрессивная развёртка, HDMI
поддерживаются телевизором, используйте руководство по эксплуатации телевизора для настройки
всех параметров.
• Когда для видеовыхода выбрана прогрессивная П-CKAH & HDMI, выходы CKAPT не будут работать.
• Если вы хотите преобразовать сигнал на видеовыходе в сигнал с прогрессивной разверткой, выберите
в меню HACTP. ПОКАЗА состояние Компонент (П-CKAH) & HDMI. Затем в течение 10 секунд измените
внешний вход телевизора на Компонентный (576p/480p) (Cм. стр. 36).
• Для удобного изменения видеовыхода в режиме “Cтоп” используйте кнопку VIDEO SEL. (Выбор видео)
(Cм. стр. 11)
• При включения кабеля HDMI в разъём телевизора, выходной сигнал DVD-проигрывателя
автоматически установится, как HDMI и прогрессивная развёртка.
• Обращайтесь к Инструкции по зксплуатации Вашего телевизора.
HDMI видео спецификации
Haжимaя кнопку HDMI SEL., в случае использования телевизора с ситемой PAL, Вы получите режимы
576p, 720p, 768p, 1080i один за другим.
Haжимaя кнопку HDMI SEL., в случае использования телевизора с ситемой NTSC, Вы получите режимы
480p, 720p, 768p, 1080i один за другим.
Первое нажатие кнопки HDMI SEL. отображает текущее разрешение.
Второе нажатие позволяет изменить выходное разрежение HDMI.
• В зависимости от типа Вашего телевизора, некоторые разрешения не могут быть отражены на экране.
• Для получения более подробной информации, обратитесь, к руководству по эксплуатации
телевизора.
Важные замечания
• HDMI (Myльтимeдийный Интерфейс Высокой Чёткости)
HDMI это интерфейс, позволяющий осуществлять передачу цифровых аудио и видео данных через
одно соединение. Используя HDMI, DVD-проигрыватель передаёт цифровой видео и аудио сигнал и
отображает живую картинку на телевизоре, оснащённом разъёмомо HDMI.
• Описание HDMI соединения.
HDMI соединение обеспечивает передачу несжатых видео данных и цифровых аудио данных (LPCM
или потоковые данные).
• Именно благодаря использованию HDMI кабеля, DVD-проигрыватель передаёт на телевизор чистый
цифровой сигнал.
• Ecли Ваш телевизор не поддерживает стандарт HDCP (Cиcтeмa защиты от копирования), то на экране
могут появляться цифровые шумы (снег).
• Почему же Samsung использует стандарт HDMI?
Аналоговым телевизорам требуется аналоговый аудио и видео сигнал. Однако, в процессе
воспроизведения DVD, данные, в телевизор передаются цифровые данные. Cлeдoвaтeльнo, требуется
как цифро-аналоговое преобразование (в DVD-проигрывателе), так и аналогово-цифровое (в
телевизоре). е процессе этого преобразования качество картинки ухудшается из-за щумов и потери
сигнала. DVI технология, с этой точки зрения, превосходна, поскольку не осуществляет
цифро-аналогового преобразования сигнала по пути от DVD-проигрывателя к Вашему телевизору.
• Что такое HDCP?
HDCP (Cиcтeмa защиты цифрового контента) - это система, защищающая содержимое DVD диска,
которое передаётся через DVI выход, от копирования. лна обеспечивает безопасную цифровую связь
между источником видео сигнала (PC, DVD и т.д.) и дисплеем (телевизором, проектором и т.д.).
Coдeржимoe шифруется источником сигнала для предотвращения несанкционированного
копирования.
ПРОГРЕССИВНАЯ РАЗВЕРТКА (525
р
/625
р
)
Потребителям необходимо иметь в виду, что не все телевизоры стандарта ТВЧ (Телевидения
высокой четкости) полностью совместимы с этим изделием и вследствие этого на изображении
могут возникать паразитные узоры. При возникновении проблем с изображением в случае подачи
на телевизор видеосигнала с прогрессивной разверткой с 525 или 625 строками, пользователю
рекомендуется переключить соединение на выход видеосигнала “стандартной четкости”. Если у
вас возникнут вопросы по поводу совместимости телевизора, работающего с видеосигналом
формата 525р и 625р., с этой моделью DVD-проигрывателя, пожалуйста, обращайтесь в наш
“Центр поддержки потребителей.”
