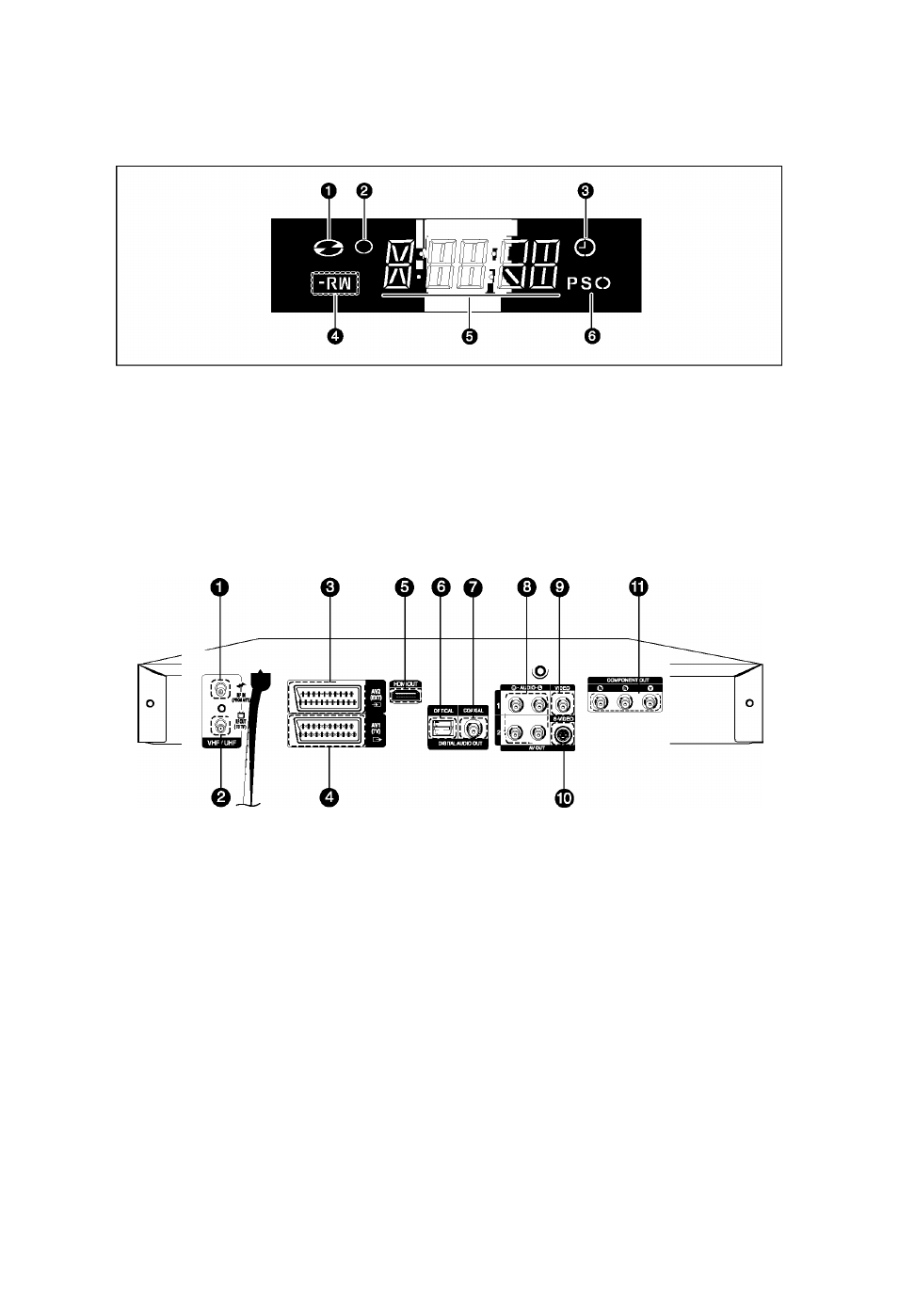

I Дисплей на лицевой панели
с о
m m
i °
1. Загорается, когда загружен диск.
2. Загорается в режиме записи.
3. Загорается, когда установлен режим записи по таймеру.
4. Загораются, когда загружен диск DVD-R/-RW.
5. Индикатор времени/часов/текущего состояния рекордера.
6. Загорается при включении режима прогрессивной
развертки.
I
Задняя панель
1.
Входной разъем для антенны
2. Q Выходной ВЧ-разъем для подключения к телевизору
3. ВХОДНОЙ РАЗЪЕМ AV2 (EXT) ТИПА СКАР
4. ВЫХОДНОЙ РАЗЪЕМ AV1 (TV) ТИПА СКАРТ
5. Выход HDMI OUT
Подключение входа внешнего оборудования с помощью
кабеля HDMI-HDMI или кабеля HDMI-DVI.
6. ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ)
Для подсоединения к усилителю с разъемом оптического
цифрового аудио входа.
7. ЦИФРОВОЙ АУДИОВЫХОД (КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом коаксиального
цифрового аудио входа.
8. АНАЛОГОВЫЙ АУДИОВЫХОД
Для соединения с аудиовходом внешнего оборудования с
использованием кабелей для аудиосигнала.
9. ВИДЕОВЫХОД
Для соединения со входом внешнего оборудования с
использованием кабеля для видеосигнала.
10. ВЫХОД З-УШЕО
Для соединения со входом внешнего оборудования с
использованием кабеля 8-У1бео.
11. ВЫХОД КОМПОНЕНТНОГО ВИДЕОСИГНАЛА
Для соединения с внешним оборудованием, снабженным
входом компонентного видеосигнала.
Через выходной ВЧ-разъем для подключения к
телевизору передается только сигнал с
антенного входа, но не передается сигнал,
воспроизводимый с диска DVD. Чтобы
просматривать диски DVD на вашем
телевизоре, вы должны подключить
аудио/видео кабели.
14- Русский
■
ПРИМЕЧАНИЕ
