Случай 3: Подключение к
разъемам выхода компонентного
видеосигнала

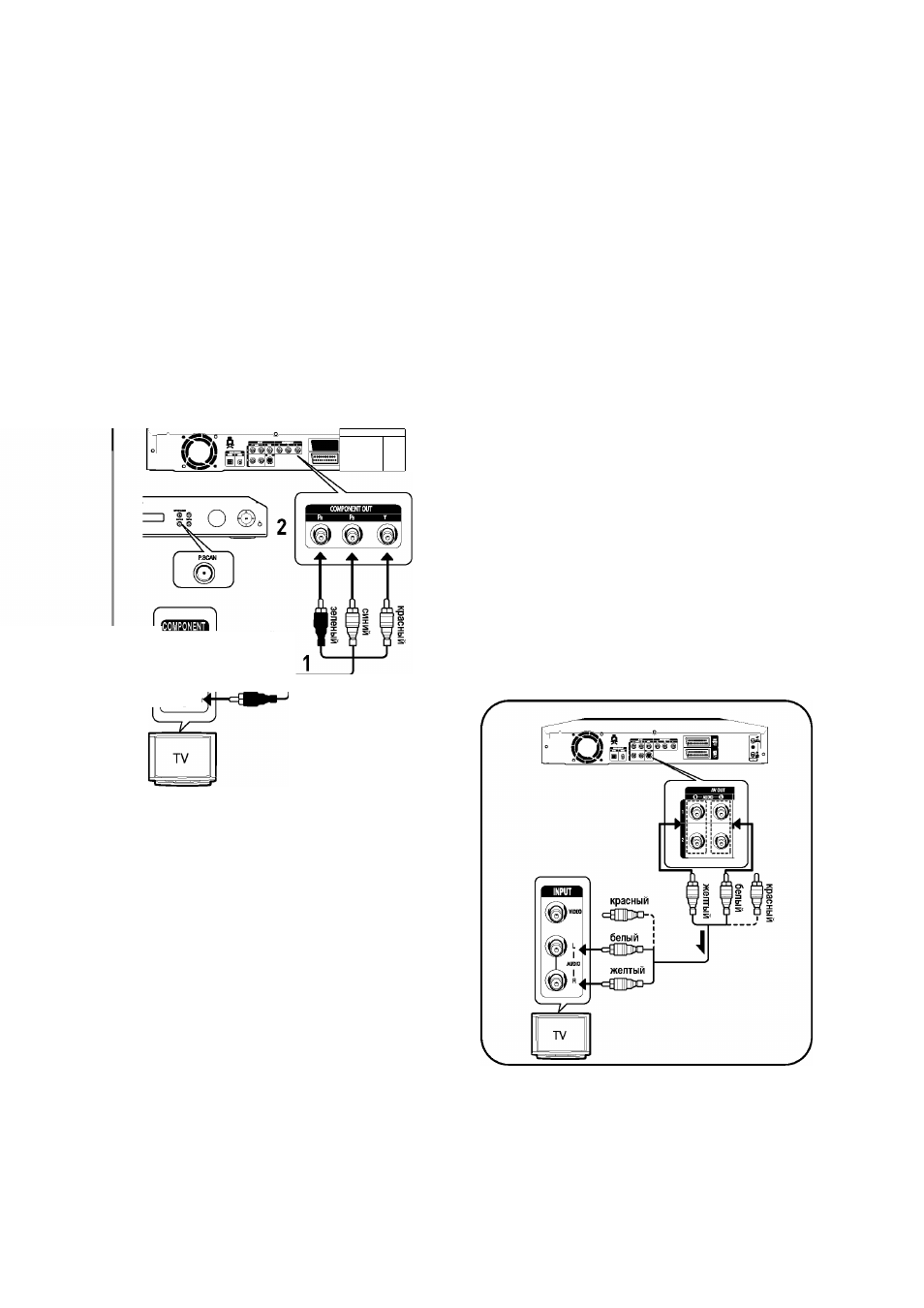

1. Соедините между собой разъемы COMPONENT OUT (Y, P
b
,
P
r
) (Выход компонентного видеосигнала) на задней панели
Комбо DVD-рекордера и разъемы ВХОДА
КОМПОНЕНТНОГО ВИДЕОСИГНАЛА (Y, P
b
, P
r
) на
телевизоре при помощи кабелей для компонентного
видеосигнала (покупаются отдельно).
2. Соедините кабелем для аудиосигнала (с белыми и красными
штырями) разъемы выхода АУДИОСИГНАЛА на DVD-
рекордере с разъемами входа аудиосигнала на телевизоре
(или AV-усилителе) (см. стр. 20 и 21).
3. После выполнения соединений обратитесь на стр. 34 и 35.
• Вы получите изображения высокого качества с точной
цветопередачей.
i
k r
И Y'
к! P
красный
синий
'b+|-cd№>
зеленый
■ При подключении кабелей обеспечьте, чтобы
цвета соединяемых между собой разъемов
совпадали. То есть, разъемы компонентного
выхода Y, P
b
и P
r
на DVD-рекордере должны
быть соединены с точно соответствующими
разъемами компонентного входа на
телевизоре.
■ Установка режима прогрессивной развертки
доступна только в случае, когда для выхода
видеосигнала установлено состояние
Component (Компонентный) (см. стр. 35).
Другие типы
подключения кабелей к
выходам аудиосигнала
Имеется несколько вариантов выдачи аудиосигнала на
внешние устройства без использования кабелей с разъемами
СКАРТ. Выберите из приведенных ниже вариантов
соединения по аудиосигналу наиболее подходящий для вас.
• Случай 1:Подключение к телевизору
• Случай 2:Подключение к стереофоническому усилителю с
использованием разъемов выхода аудио/видео
• Случай 3:Подключение к AV-усилителю с использованием
разъема цифрового выхода
Изготовлено по лицензии от фирмы Dolby Laboratories.
“Dolby” и символ DD являются товарными знаками Dolby
Laboratories.
“DTS” и “DTS Digital Out” являются товарными знаками
компании Digital Theater Systems, Inc.
I
Случай 1: Подключение к
телевизору
Используйте этот вариант, если у вашего телевизора есть
входные разъемы типа “тюльпан" для аудиосигнала.
