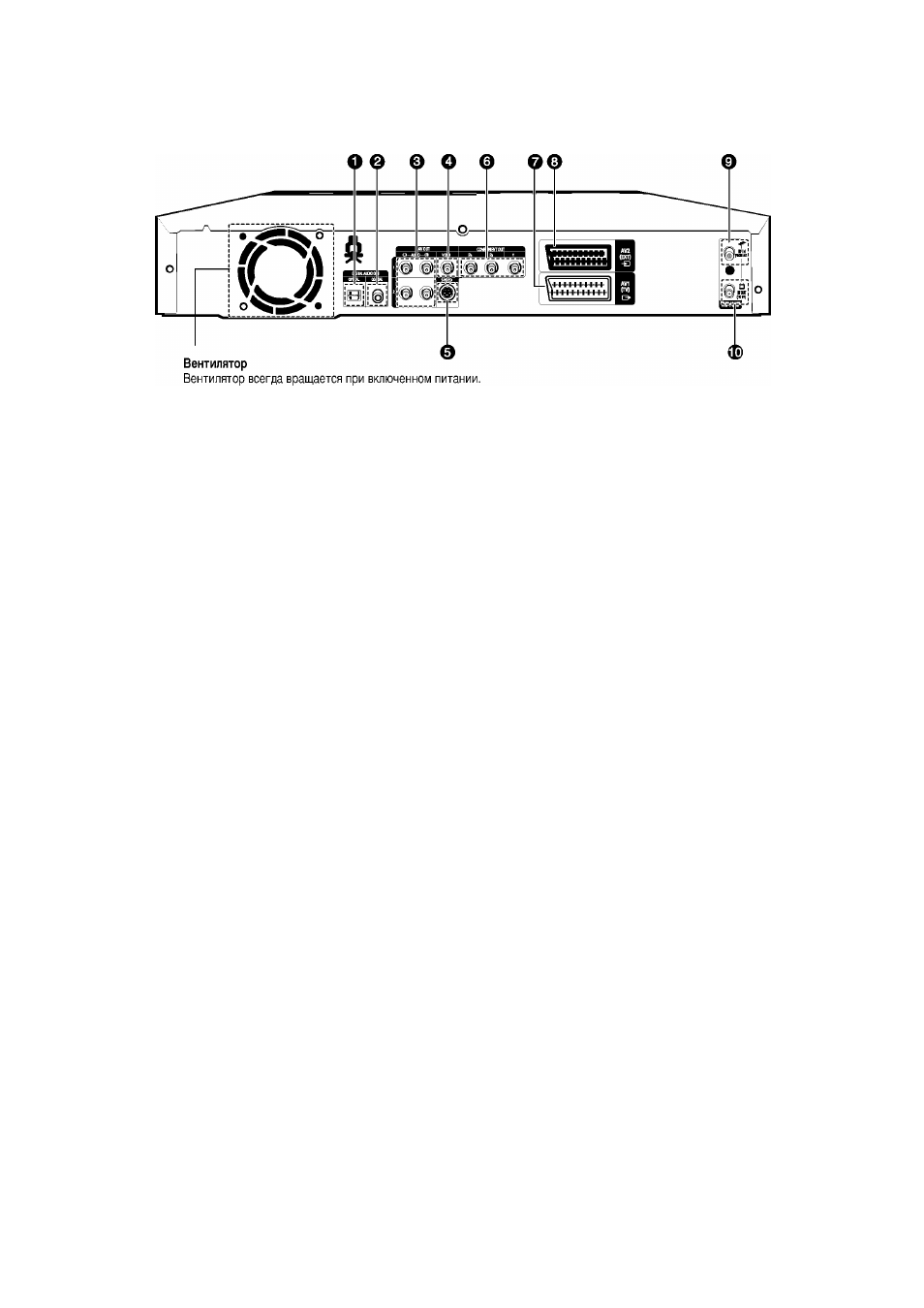

Задняя панель
При установке изделия обеспечьте как минимум 10 см
свободного пространства со всех сторон от вентилятора.
1. ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ)
Для подсоединения к усилителю с разъемом оптического
цифрового аудио входа.
2. ЦИФРОВОЙ АУДИОВЫХОД (КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом коаксиального
цифрового аудио входа.
3. АНАЛОГОВЫЙ АУДИОВЫХОД
Для соединения с аудиовходом внешнего оборудования с
использованием кабелей для аудиосигнала.
4. ВИДЕОВЫХОД
Для соединения со входом внешнего оборудования с
использованием кабеля для видеосигнала.
5. ВЫХОД S-VIDEO
Для соединения со входом внешнего оборудования с
использованием кабеля S-Video.
6. ВЫХОД КОМПОНЕНТНОГО ВИДЕОСИГНАЛА
Для соединения с внешним оборудованием, снабженным
входом компонентного видеосигнала.
7. ВЫХОДНОЙ РАЗЪЕМ AV1 (TV) ТИПА СКАРТ
8. ВХОДНОЙ РАЗЪЕМ AV2 (EXT) ТИПА СКАРТ
9. Y' Входной разъем для антенны
10. Ц| Выходной ВЧ-разъем для подключения к
телевизору
Через выходной ВЧ-разъем для подключения к
телевизору передается только сигнал с
антенного входа, но не передается сигнал,
воспроизводимый с диска DVD. Чтобы
просматривать диски DVD на вашем
телевизоре, вы должны подключить
аудио/видео кабели.
14- Русский
■
ПРИМЕЧАНИЕ
