Dell Latitude 3330 (Early 2013) - Инструкция (Страница 23)

h) батарейку типа «таблетка»
i) системную плату
j) дисплей в сборе
3. Отсоедините кабель радиатора от системной платы.
4. Ослабьте невыпадающие винты, которыми радиатор крепится к системной плате.
5. Приподнимите радиатор и снимите с системной платы.
Установка радиатора
1. Установите радиатор в соответствующий отсек.
2. Затяните невыпадающие винты, которыми крепится радиатор.
3. Подсоедините кабель вентилятора к системной плате.
4. Установите :
a) дисплей в сборе
b) системную плату
c) батарейку типа «таблетка»
d) упор для рук
e) модуль памяти
f) жесткий диск
g) клавиатуру
h) нижнюю крышку
i) карту Secure Digital (SD)
j) батарею
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .

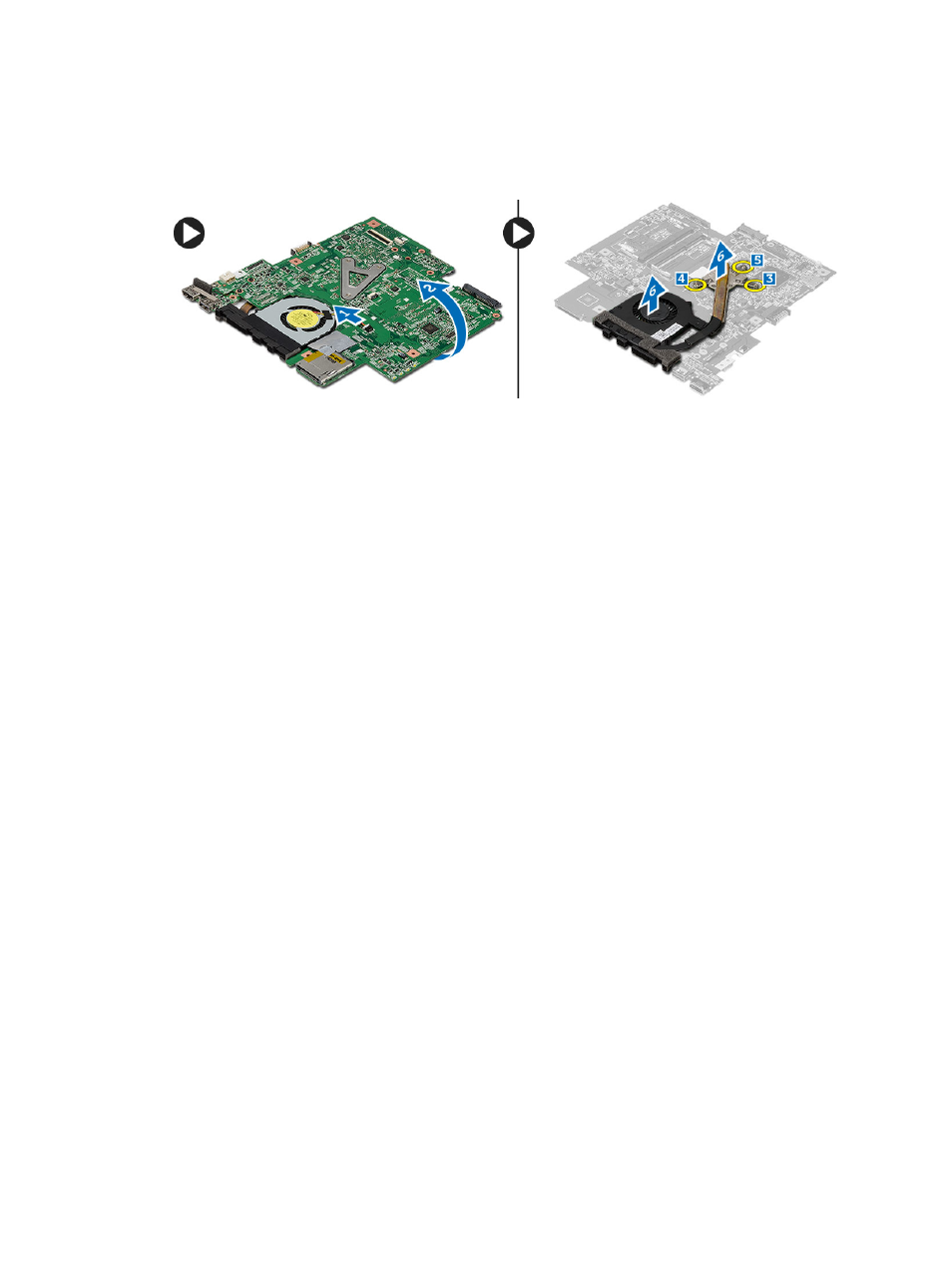

Извлечение платы мультимедийного интерфейса высокой
четкости (HDMI)
1. Выполните процедуры, приведенные в разделе Перед началом работы с компьютером .
2. Снимите :
a) батарею
b) карту Secure Digital (SD)
c) нижнюю крышку
d) клавиатуру
e) жесткий диск
f) модуль памяти
g) упор для рук
23
