f) жесткий диск
g) упор для рук
h) батарейку типа «таблетка»
i) дисплей в сборе

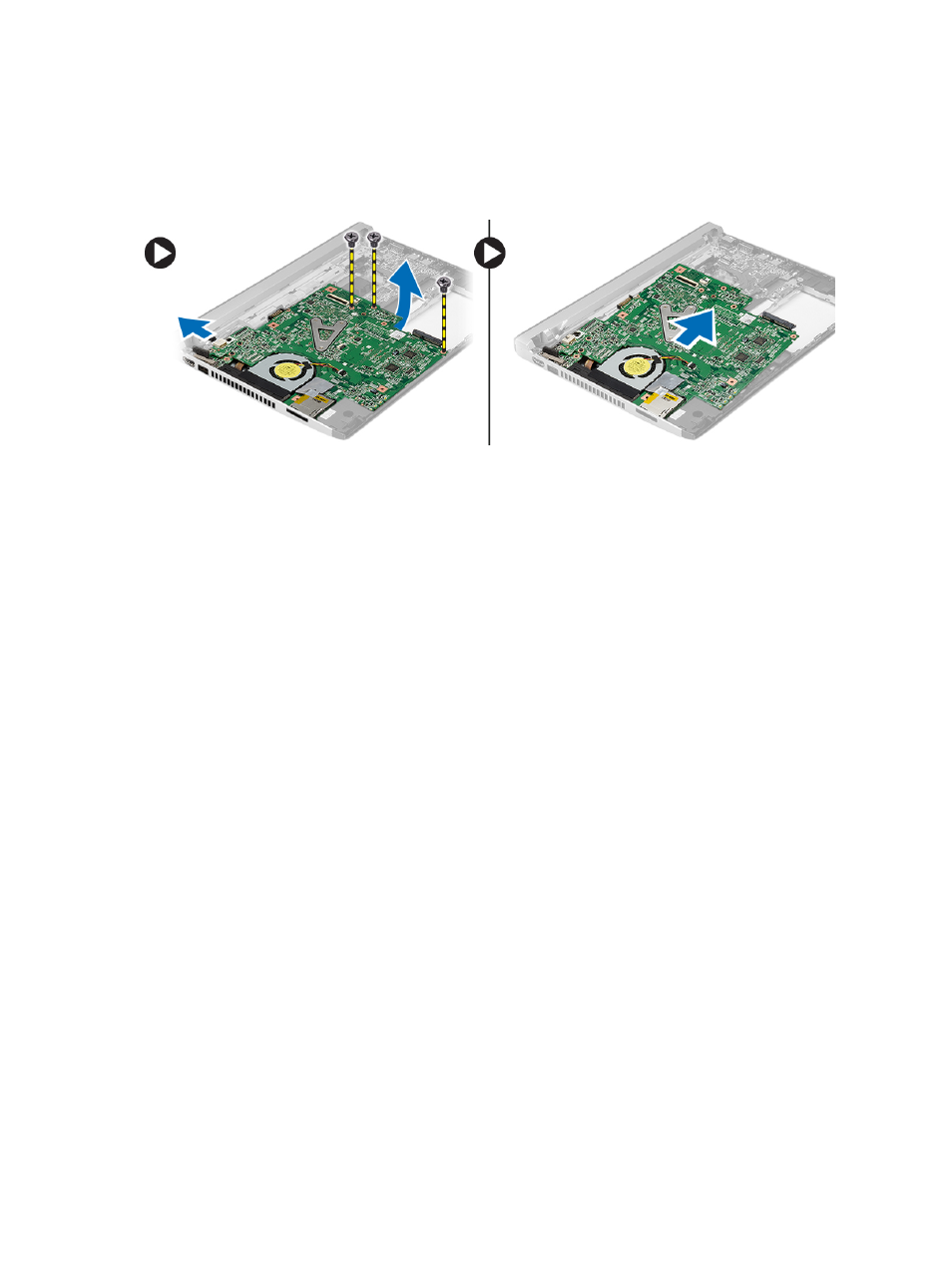

3. Отсоедините кабель разъема питания от системной платы.
4. Выверните винты, которыми системная плата крепится к корпусу.
5. Приподнимите системную плату и извлеките из корпуса компьютера.
Установка системной платы
1. Подсоедините кабель разъема питания к системной плате.
2. Вставьте системную плату в соответствующий слот.
3. Затяните винты, чтобы зафиксировать системную плату на корпусе.
4. Установите :
a) дисплей в сборе
b) батарейку типа «таблетка»
c) упор для рук
d) модуль памяти
e) жесткий диск
f) клавиатуру
g) нижнюю крышку
h) карту Secure Digital (SD)
i) батарею
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие радиатора
1. Выполните процедуры, приведенные в разделе Перед началом работы с компьютером .
2. Снимите :
a) батарею
b) карту Secure Digital (SD)
c) нижнюю крышку
d) клавиатуру
e) жесткий диск
f) модуль памяти
g) упор для рук
22
