| Снятие процессора
Последовательность действий
1 Чтобы ослабить гнездо с нулевым усилием сочленения (ZIF), с помощью
небольшой шлицевой отвертки поверните эксцентрик гнезда против часовой
стрелки до упора.
ПРЕДУПРЕЖДЕНИЕ. для обеспечения максимального охлаждения
процессора не касайтесь поверхностей теплообмена на блоке радиатора
процессора. Находящиеся на коже жировые вещества могут снизить
теплопроводность термоохлаждающих накладок.
ПРЕДУПРЕЖДЕНИЕ. При снятии модуля процессора потяните модуль
вверх, не допуская перекосов. Соблюдайте осторожность, чтобы не
погнуть контакты модуля процессора.

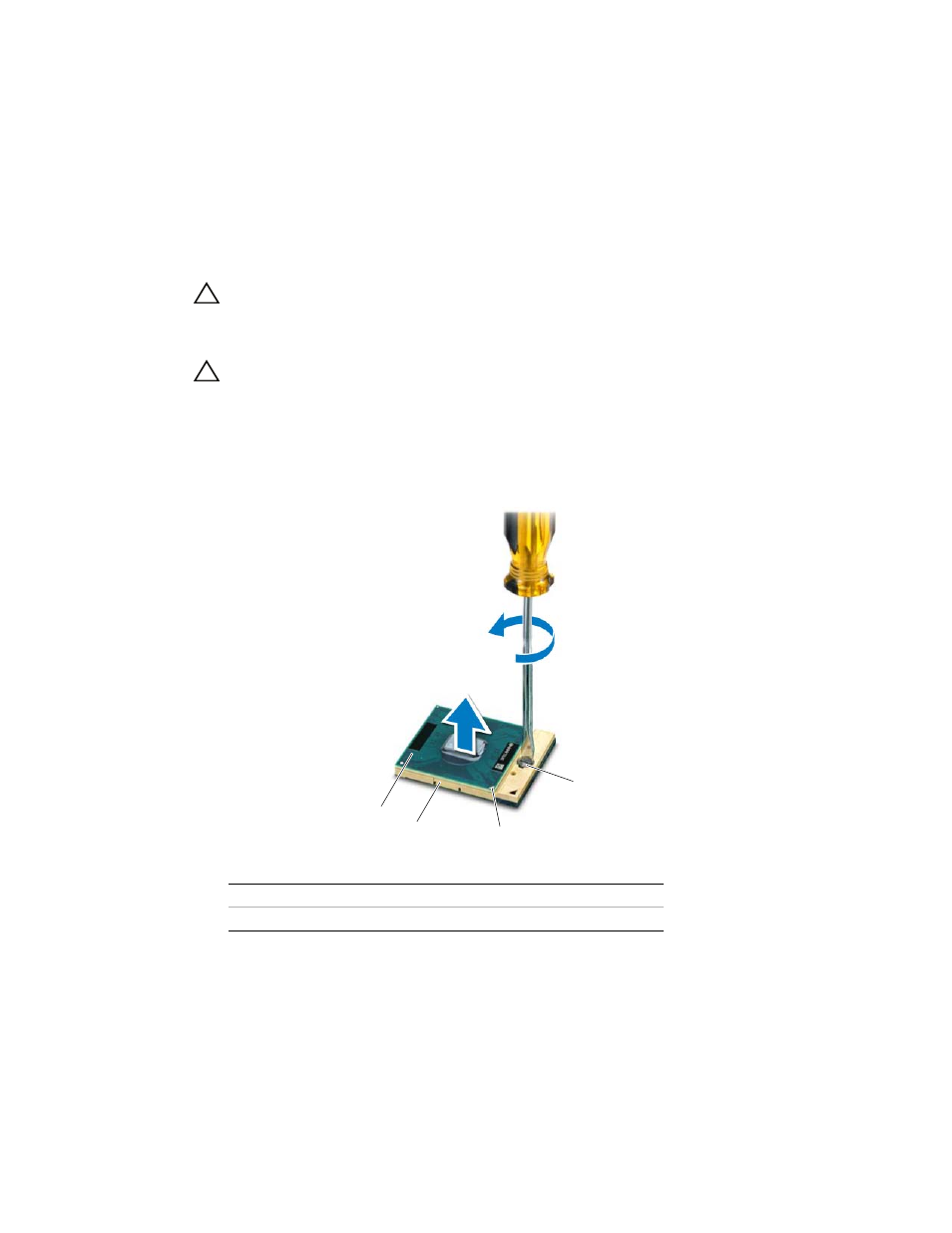

2 Извлеките модуль процессора из гнезда с нулевым усилием сочленения.
1 процессор 2 гнездо ZIF
3 угол с контактом «1» 4 эксцентрик гнезда ZIF
2
4
1
3
