Извлечение динамиков
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 9. Дополнительные сведения по вопросам
безопасности см. на веб-странице, посвященной соответствию
нормативам: www.dell.com/regulatory_compliance.
Предварительные действия
1 Снимите аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 17.
2 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 27.
3 Снимите клавиатуру. См. раздел «Извлечение клавиатуры» на стр. 21.
4 Снимите упор для рук. См. раздел «Извлечение упора для рук» на стр. 45.
Последовательность действий
1 Отсоедините кабель динамиков от разъема на системной плате.
2 Отметьте схему разводки кабеля динамиков и извлеките его из направляющих
желобков в корпусе компьютера.
3 Извлеките динамики вместе с кабелем из корпуса компьютера.

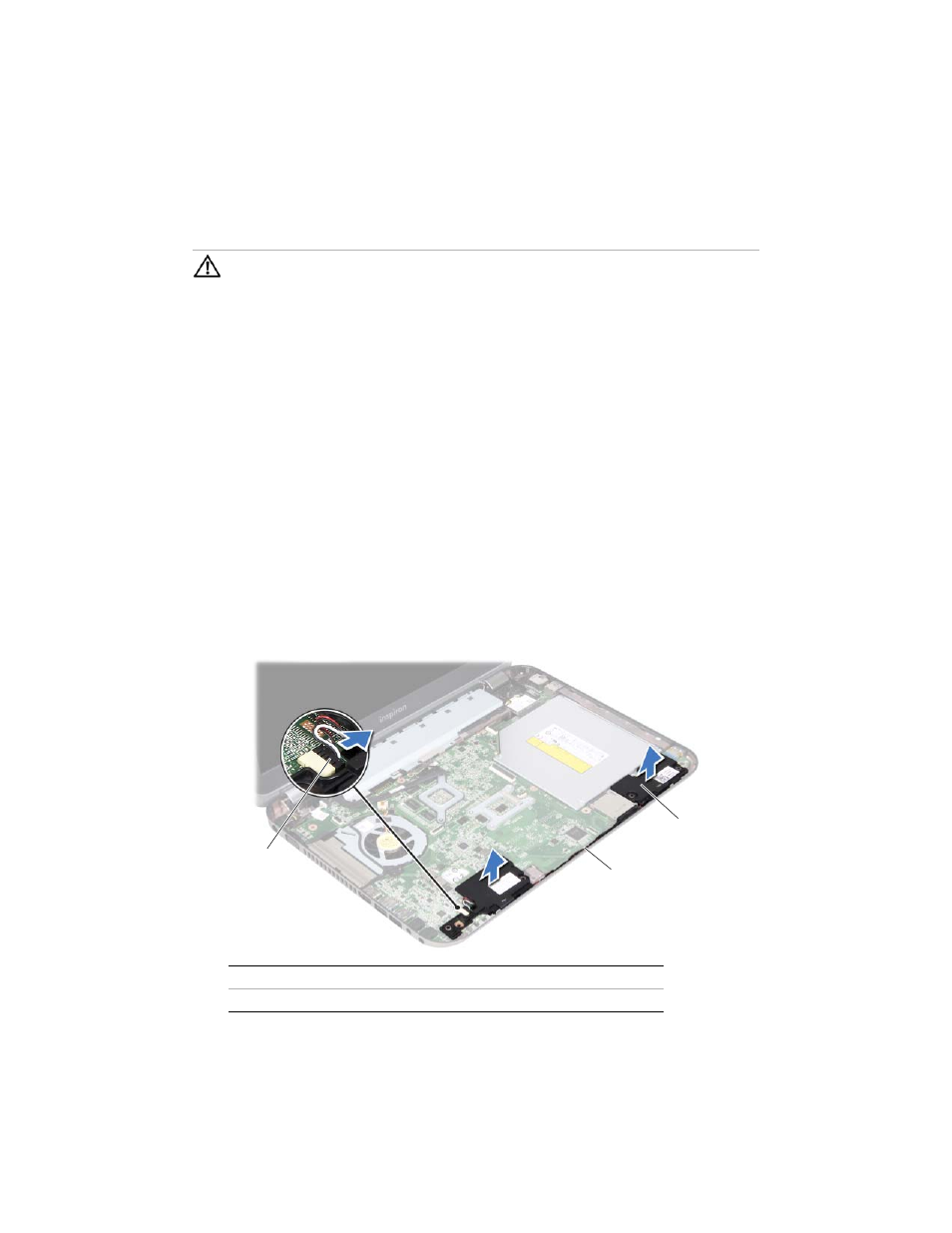

1 кабель динамиков
2 схема разводки кабеля динамиков
3 динамики (2)
