9.
Установите фиксирующую скобу платы
(см.
Установка фиксирующей скобы платы
10.
Подключите все кабели
, которые должны быть подсоединены к плате.
Информацию о подключении кабелей платы смотрите в документации по плате
.
11.
Установите на место крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
12.
Подключите компьютер и устройства к электросети и включите их
.
13.
Информацию о завершении установки см
. в разделе
Конфигурирование компьютера после извлечения или установки платы
.

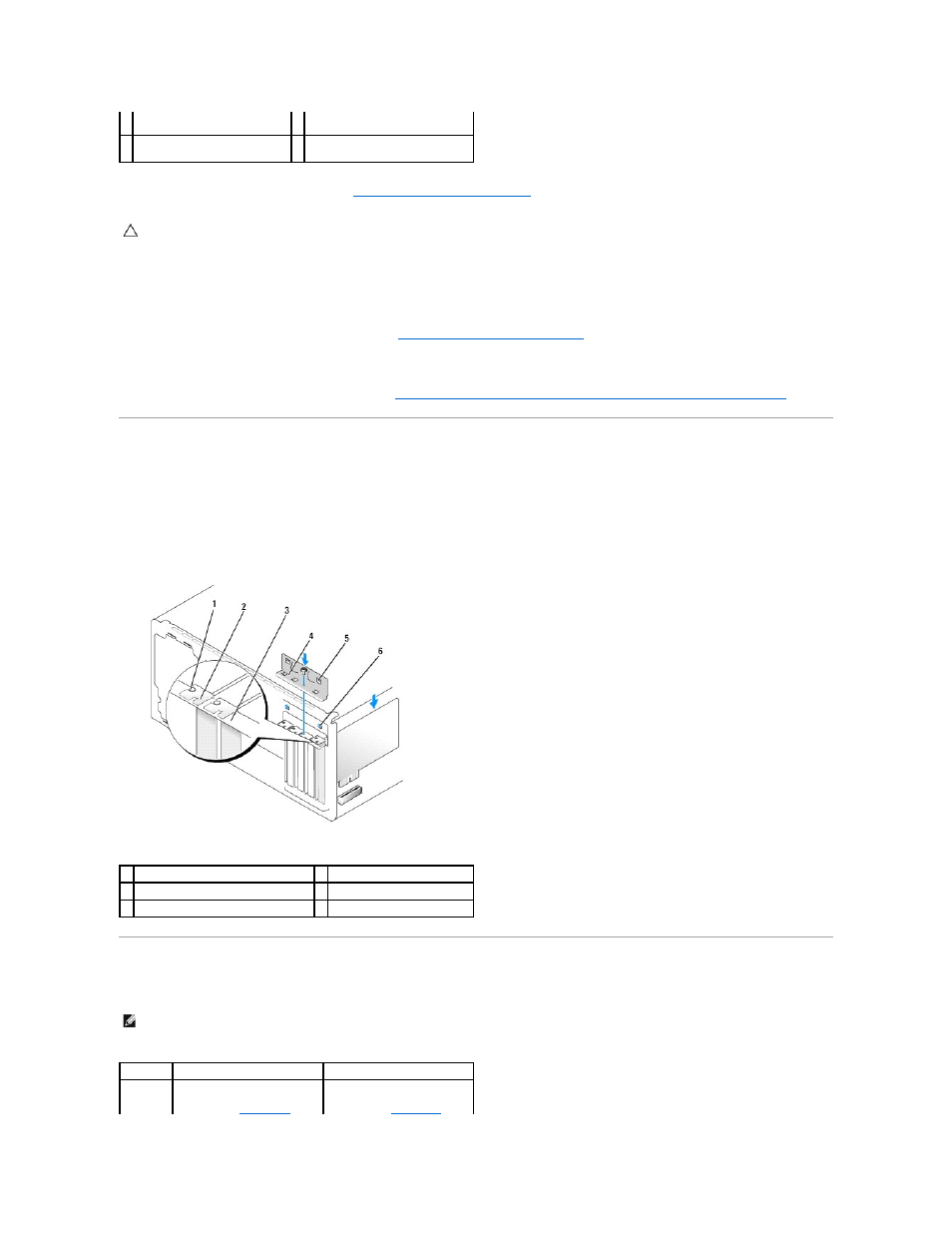

Установка фиксирующую скобу платы
Установите винт на фиксирующую скобу платы
, убедитесь, ч т о:
l
выемка в верхней части платы или заглушки попадает на направляющую
;
l
верхние части всех плат и заглушек находятся на одном уровне с выравнивающим стержнем
;
l
направляющие зажимы совмещены с направляющими выемками
.
Конфигурирование компьютера после извлечения или установки платы
PCI
Express
3 плата, установленная не до
конца
4 направляющая
5 правильно установленная
заглушка
6 неправильно установленная
заглушка
ПРЕДУПРЕЖДЕНИЕ
.
Не прокладывайте кабели плат поверх плат или за ними
. Если кабели проложены поверх плат, корпус компьютера
может не закрыться
. Кроме того, это может повредить оборудование.
1 направляющая
2 заглушка
3 планка крепления направляющих
4 фиксирующая скоба платы
5 направляющие зажимы (2)
6 направляющие выемки (2)
ПРИМЕЧАНИЕ
.
Информация о месторасположении разъемов приведена в Руководстве по установке
. Информацию об установке драйверов и
программного обеспечения для платы см
. в документации, поставляемой вместе с платой.
Установлено
Извлечено
Звуковая
плата
1.
Войдите в программу
настройки системы
(см.
раздел
Программа
1.
Войдите в программу
настройки системы
(см.
раздел
Программа
