Инструкция по эксплуатации Dell Studio XPS 435 MT (Late 2008)
Страница 13
9.
Если рычаг фиксатора на гнезде не в верхнем положении
, поднимите его.
10.
Совместите переднюю и заднюю направляющие выемки на процессоре с передней и задней направляющими выемками на гнезде
.
11.
Совместите контакты «
1» на процессоре и гнезде.
12.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
13.
Когда процессор полностью установлен в разъеме закройте крышку процессора
.
14.
Сдвиньте рычажок фиксатора гнезда назад к гнезду и зафиксируйте его на месте
, чтобы закрепить процессор.
15.
Удалите термопасту с нижней части радиатора
.
16.
Нанесите новую термопасту на верхнюю поверхность процессора
.
17.
Установите на место вентилятор и радиатор процессора в сборе
(смотрите раздел
Замена вентилятора процессора и блока радиатора
).
18.
Подключите кабели питания к питанию разъема процессора
(PWR2) и основному разъему питания (PWR1) на системной плате (см.
Компоненты
системной платы
).
19.
Установите на место крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).

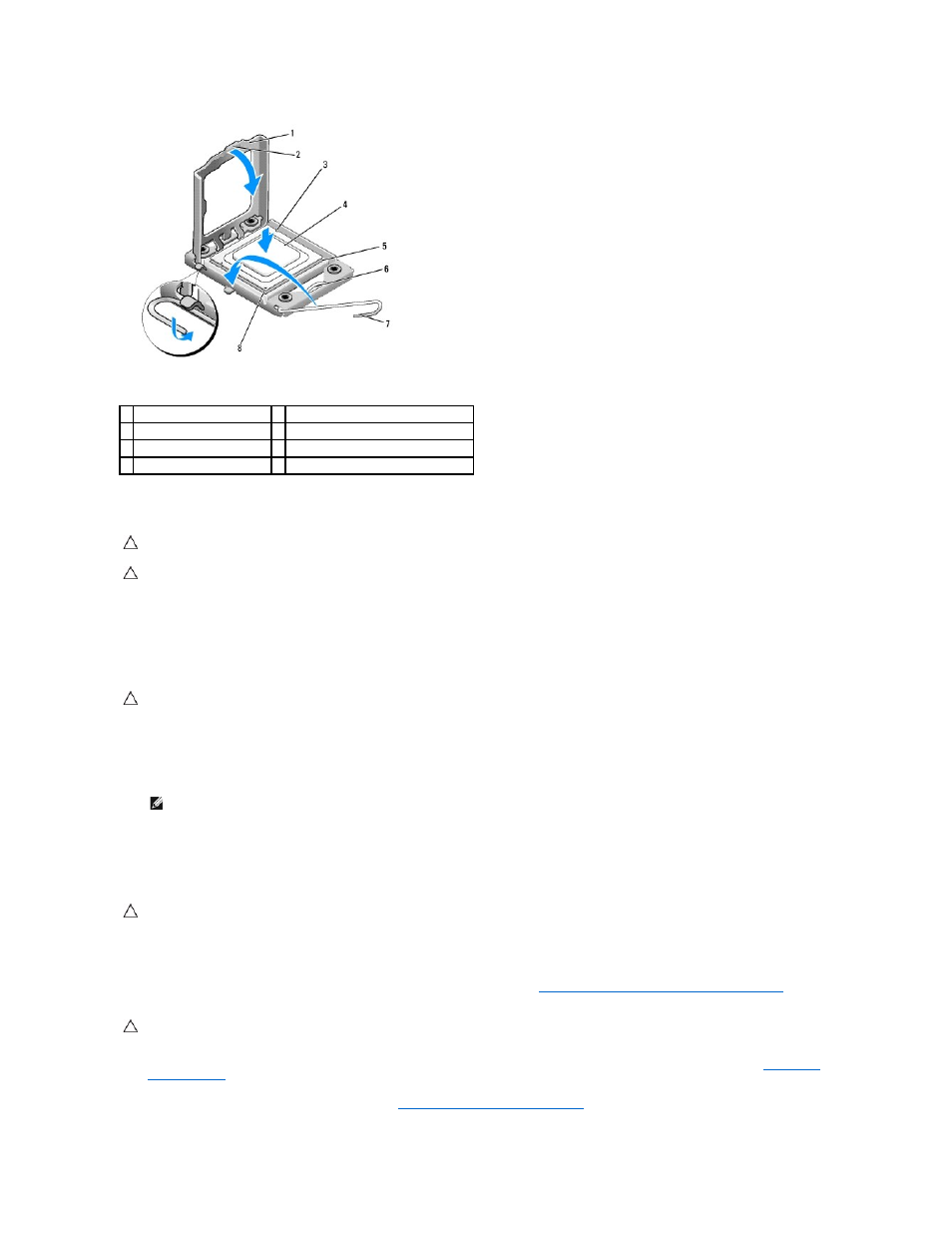

1 крышка процессора
2 выступ
3 направляющая выемка (2)
4 процессор
5 гнездо
6 центральная защелка крышки
7 рычажок фиксатора
8 указатель контакта «1» процессора
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения процессора и компьютера правильно устанавливайте процессор в разъем
.
ПРЕДУПРЕЖДЕНИЕ
.
Контакты гнезда являются хрупкими
. Во избежание повреждения контактов правильно совместите микропроцессор с
гнездом и не прикладывайте к процессору особых усилий во время его установки
. Будьте осторожны, чтобы не коснуться контактов
системной платы и не погнуть их
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения контактов правильно совместите процессор с гнездом и не прикладывайте к процессору
усилий во время его установки
.
ПРИМЕЧАНИЕ
.
Убедитесь в том
, что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
ПРЕДУПРЕЖДЕНИЕ
.
Нанесите новую термопасту
. Новая термопаста необходима для обеспечения достаточного термоскрепления, которое
является обязательным условием для оптимальной работы процессора
.
ПРЕДУПРЕЖДЕНИЕ
.
Убедитесь
, что вентилятор и блок радиатора процессора плотно встали на свое место и надежно закреплены.
