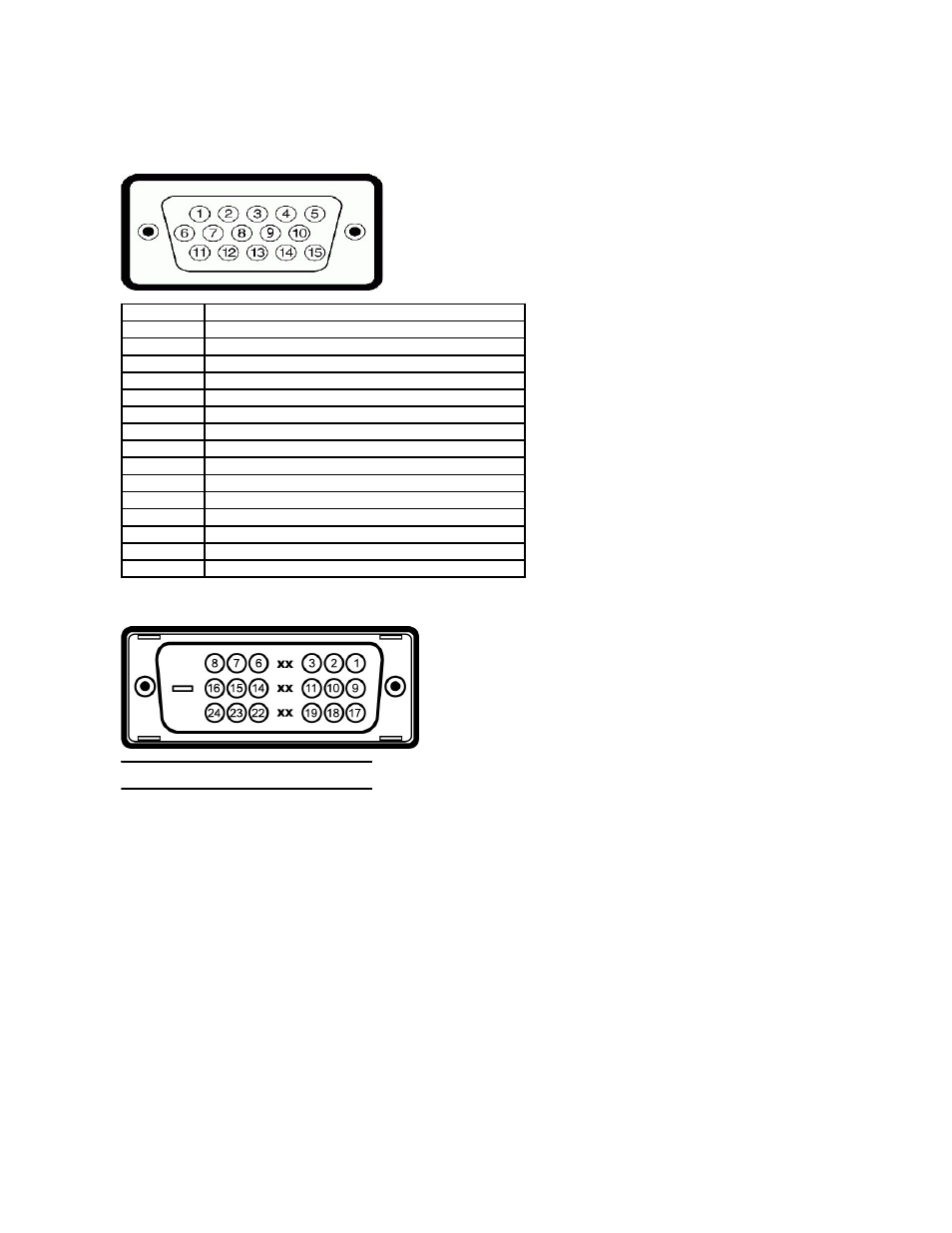

Назначение контактов
15-контактный разъем D-Sub
Разъем
DVI
Номер контакта
Сторона монитора 15-контактного бокового сигнального кабеля
1
Видео
-Красный
2
Видео
-Зеленый
3
Видео
-Синий
4
Земля
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
9
DDC +5V
10
GND-sync
11
Земля
12
DDC data
13
H-синхронизация
14
V-синхронизация
15
DDC clock
Номер
контакта
24-контактный разъем подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Земля
TMDS
4
Не используется
5
Не используется
6
Тактовый сигнал
DDC
7
Данные
DDC
8
Не используется
9
TMDS RX1-
10
TMDS RX1+
11
Земля
TMDS
12
Не используется
13
Не используется
14
Питание
+5 В / +3,3 В
15
Самопроверка
16
Обнаружение «горячего» подключения
17
TMDS RX0-
18
TMDS RX0+
