Компоненты системной платы

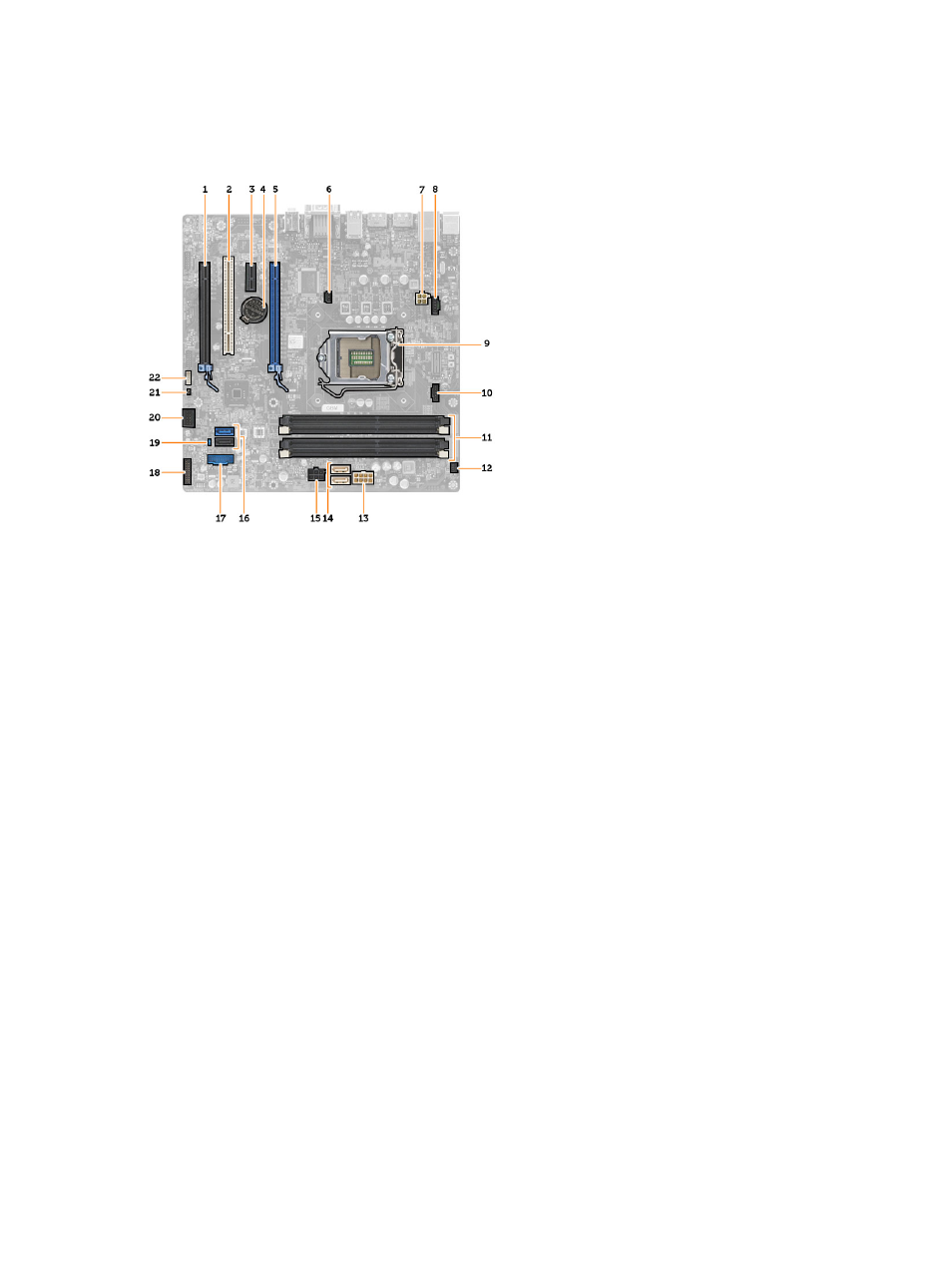

Рисунок 1. Компоненты системной платы
1. Слот PCI Express x16 (с разводкой x4) 2. Слот платы PCI
3. слот PCIe x1 4. батарея типа «таблетка»
5. слот PCI Express x16 6. разъем датчика вскрытия корпуса
7. 4-штырьковый разъем питания ЦП 8. разъем системного вентилятора
9. гнездо ЦП 10. разъем вентилятора радиатора
11. Слоты модулей памяти DDR DIMM(4) 12. разъем переднего переключателя питания
13. 8-штырьковый разъем питания ЦП 14. разъемы SATA
15. разъем питания жесткого диска и оптического
дисковода
16. разъемы SATA
17. разъем USB передней панели 18. аудиоразъем на передней панели
19. перемычка сброса пароля 20. внутренний разъем USB 2.0
21. Разъем перемычки RTCRST 22. Разъем динамика
