6.

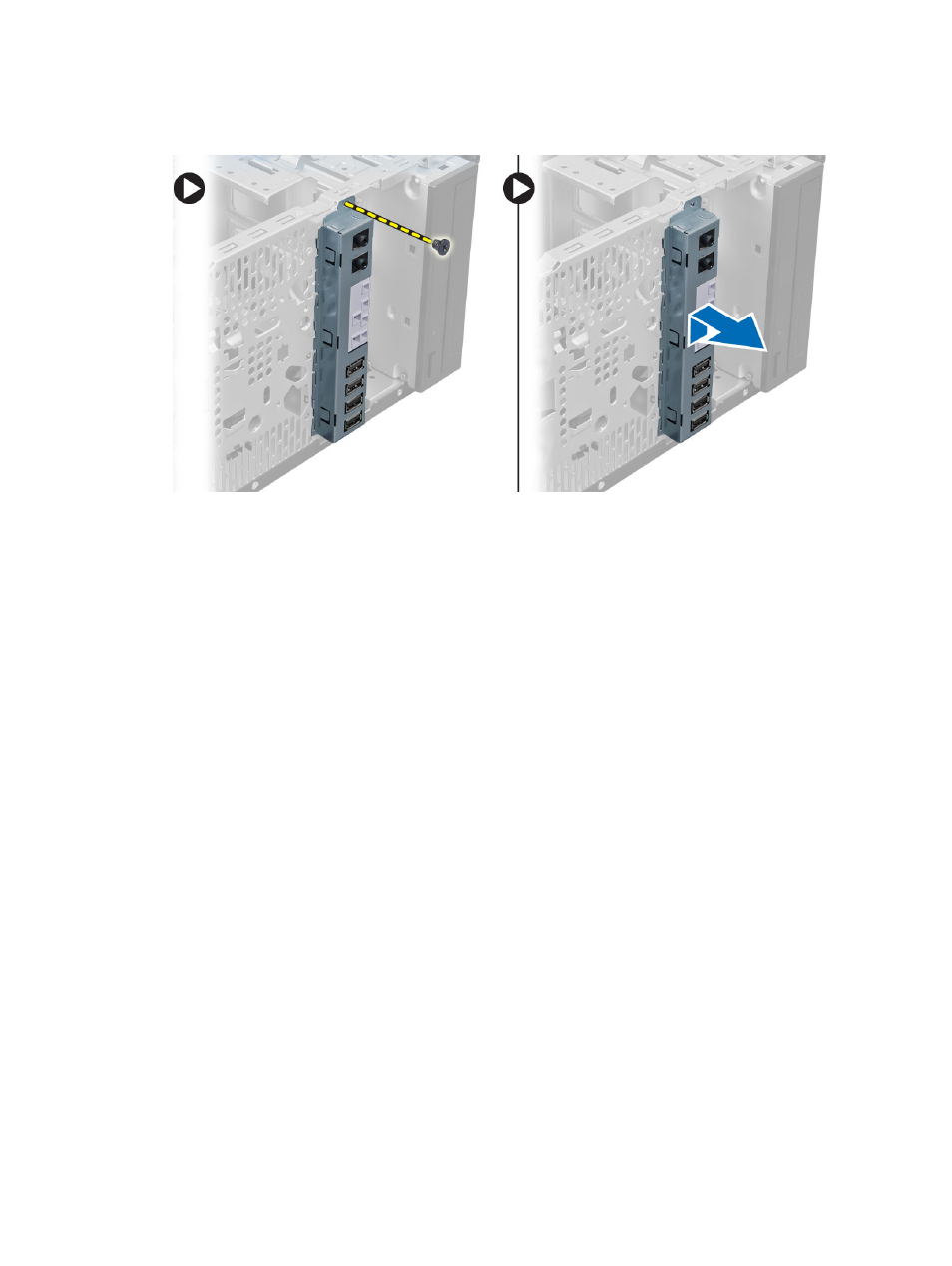

Сдвиньте
панель ввода-вывода по направлению к левой стороне компьютера, чтобы отсоединить ее, и
извлеките
панель ввода-вывода вместе с кабелем из компьютера.
Установка
панели ввода-вывода
1.
Вставьте
панель ввода-вывода в слот на передней панели корпуса.
2.
Сдвиньте
панель ввода-вывода в сторону правой части компьютера, чтобы прикрепить ее к корпусу
компьютера
.
3.
Затяните
винт, которым панель ввода-вывода крепится к корпусу компьютера.
4.
Вставьте
панель ввода-вывода, кабель данных и кабель USB в зажимы корпуса.
5.
Подключите
панель ввода-вывода, кабель данных и кабель USB к системной плате.
6.
Установите
:
a. лицевую панель
b. крышку
7.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
системной платы
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a. крышку
b. модуль памяти
c. плату (платы) расширения
d. радиатор в сборе
e. процессор
3.
Отсоедините
все кабели от системной платы.
