Системная плата
Руководство по обслуживанию Dell™ Inspiron™ N4020/N4030
Ввод номера метки обслуживания в
Извлечение системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Если в устройство чтения мультимедийных карт «
5 в 1» вставлена карта или заглушка, извлеките ее.
3.
Извлеките аккумулятор
(см.
Извлечение аккумулятора
).
4.
Выполните инструкции с
шаг
3
по
шаг
4
в
Извлечение жесткого диска
.
5.
Выполните инструкции с
шаг
3
по
шаг
5
в
Извлечение оптического дисковода
.
6.
Снимите крышку модуля
(см. раздел
Снятие крышки модуля
).
7.
Извлеките модуль
(или модули) памяти (см. раздел
Извлечение модуля
(или модулей) памяти
).
8.
Снимите клавиатуру
(см. раздел
Извлечение клавиатуры
).
9.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
10.
Извлеките плату
Bluetooth (см. раздел
Извлечение платы
Bluetooth
).
11.
Отсоедините кабели дисплея и динамиков от разъемов на системной плате
.
12.
Выверните три винта
, которыми блок системной платы крепится к корпусу компьютера.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
)
перед началом работы с внутренними компонентами компьютера
.

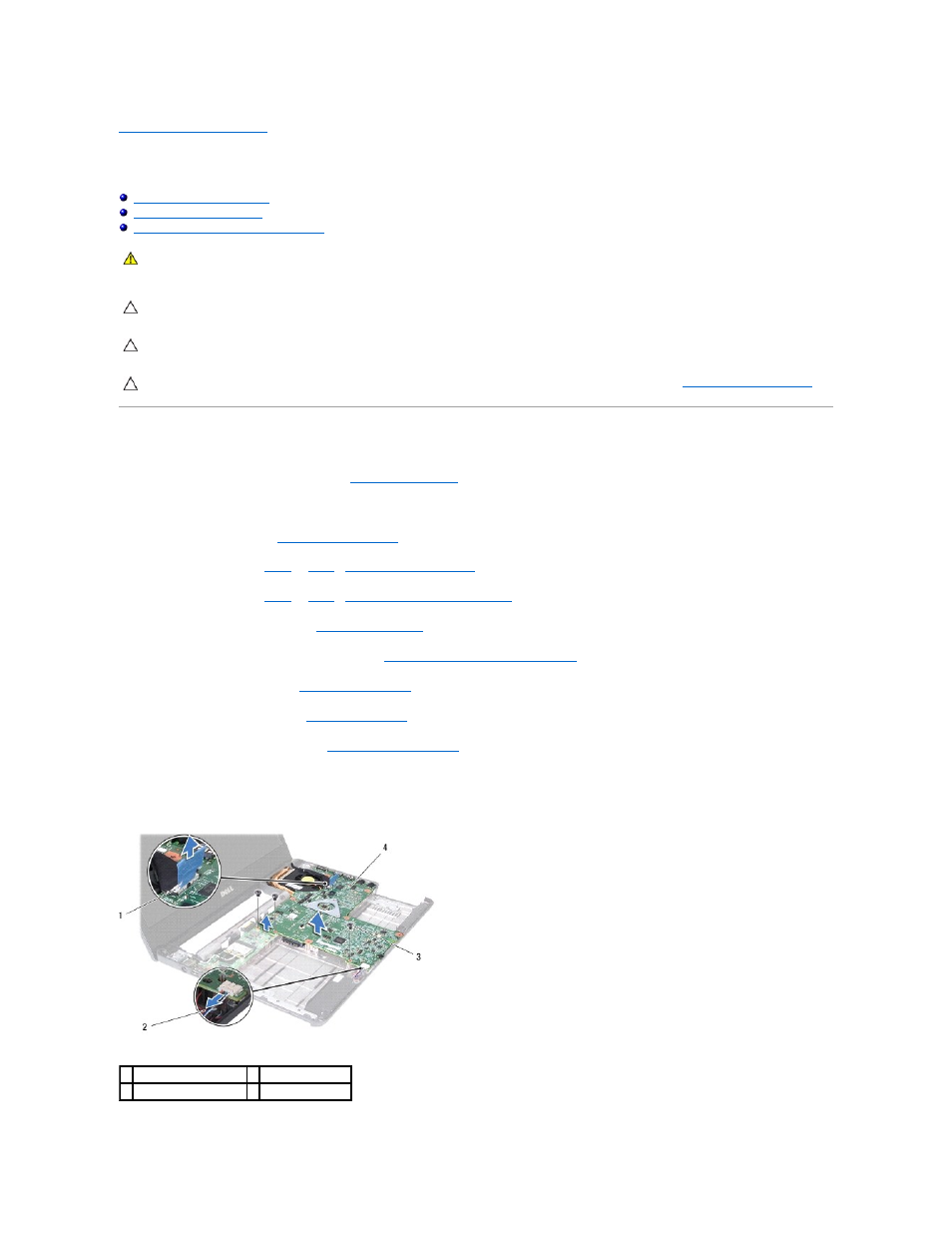

1 разъем кабеля дисплея 2 кабель динамиков
3 винты (3)
4 cистемная плата
