Блок радиатора
Руководство по обслуживанию Dell™ Inspiron™ N4020/N4030
Извлечение блока радиатора
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выполните инструкции с
шаг
2
по
шаг
14
в
Извлечение системной платы
.
3.
Отсоедините кабель вентилятора от разъема на системной плате
.
4.
В последовательном порядке
(указанном на блоке радиатора) ослабьте четыре невыпадающих винта, которыми блок радиатора крепится к
системной плате
.
5.
Снимите блок радиатора с системной платы
.
Замена блока радиатора
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите блок радиатора на системную плату
.
3.
Совместите четыре невыпадающих винта на блоке радиатора с отверстиями для винтов на системной плате и последовательно затяните винты
(как указано на блоке радиатора).
4.
Подсоедините кабель вентилятора к разъему на системной плате
.
5.
Выполните инструкции с
шаг
5
по
шаг
18
в
Установка системной платы
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Не касайтесь металлического корпуса радиатора процессора при извлечении горячего радиатора процессора из
компьютера
.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
)
перед началом работы с внутренними компонентами компьютера
.

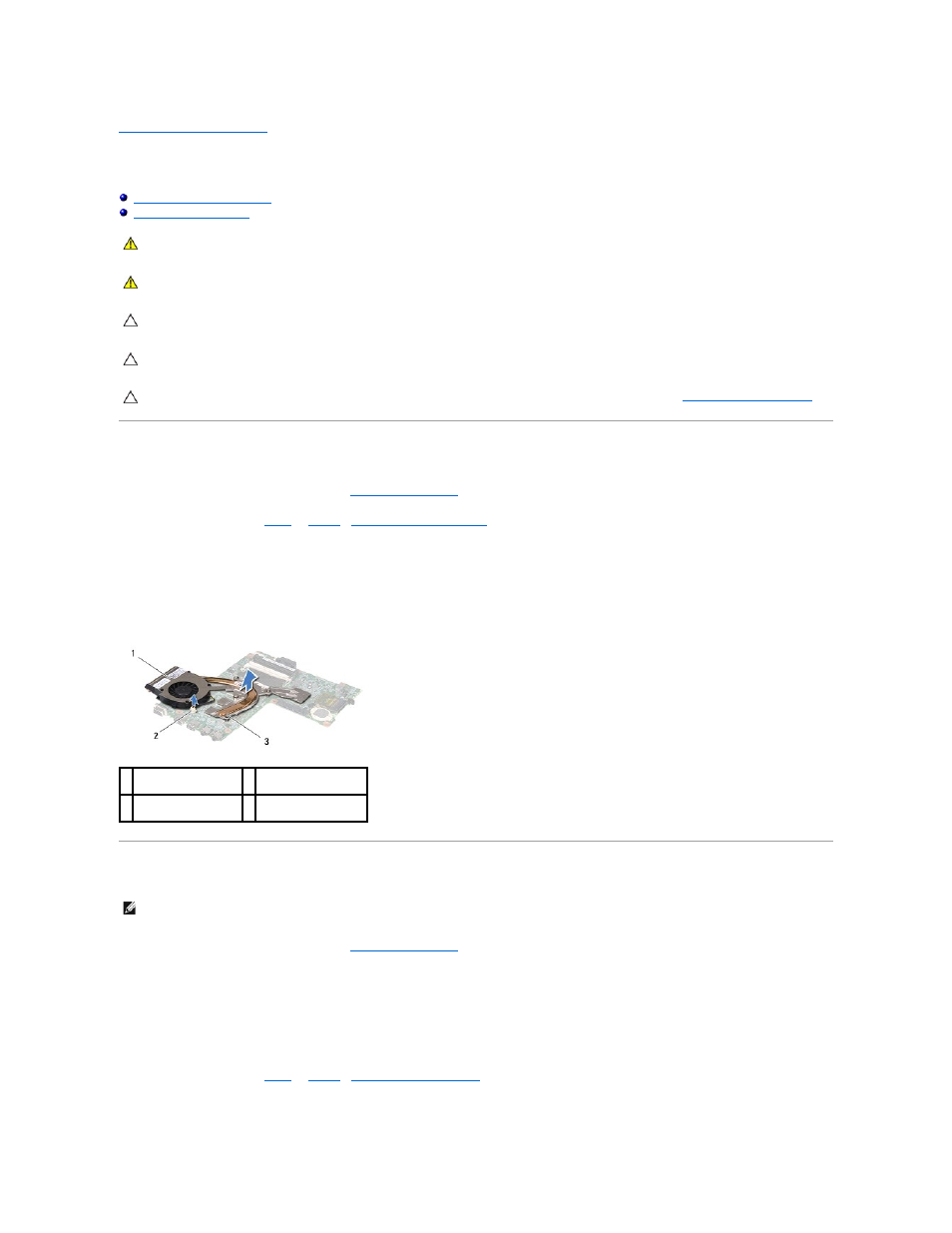

1 блок радиатора
2 разъем кабеля
вентилятора
3 невыпадающие
винты
(4)
ПРИМЕЧАНИЕ
.
Данная процедура предполагает
, что вы уже сняли блок радиатора и собираетесь установить его на место.
