Страница 26
9.
После подсоединения кабеля сканера штрих
-кода к заднему разъему вставьте кабель в кольцо сканера. Расположите его на пластиковой стойке,
поддерживающей сканер
, таким образом, чтобы кабель попал в предназначенный для него желобок (
). Придерживайте кабель,
задвигая узел сканера штрих
-кода обратно в библиотеку.

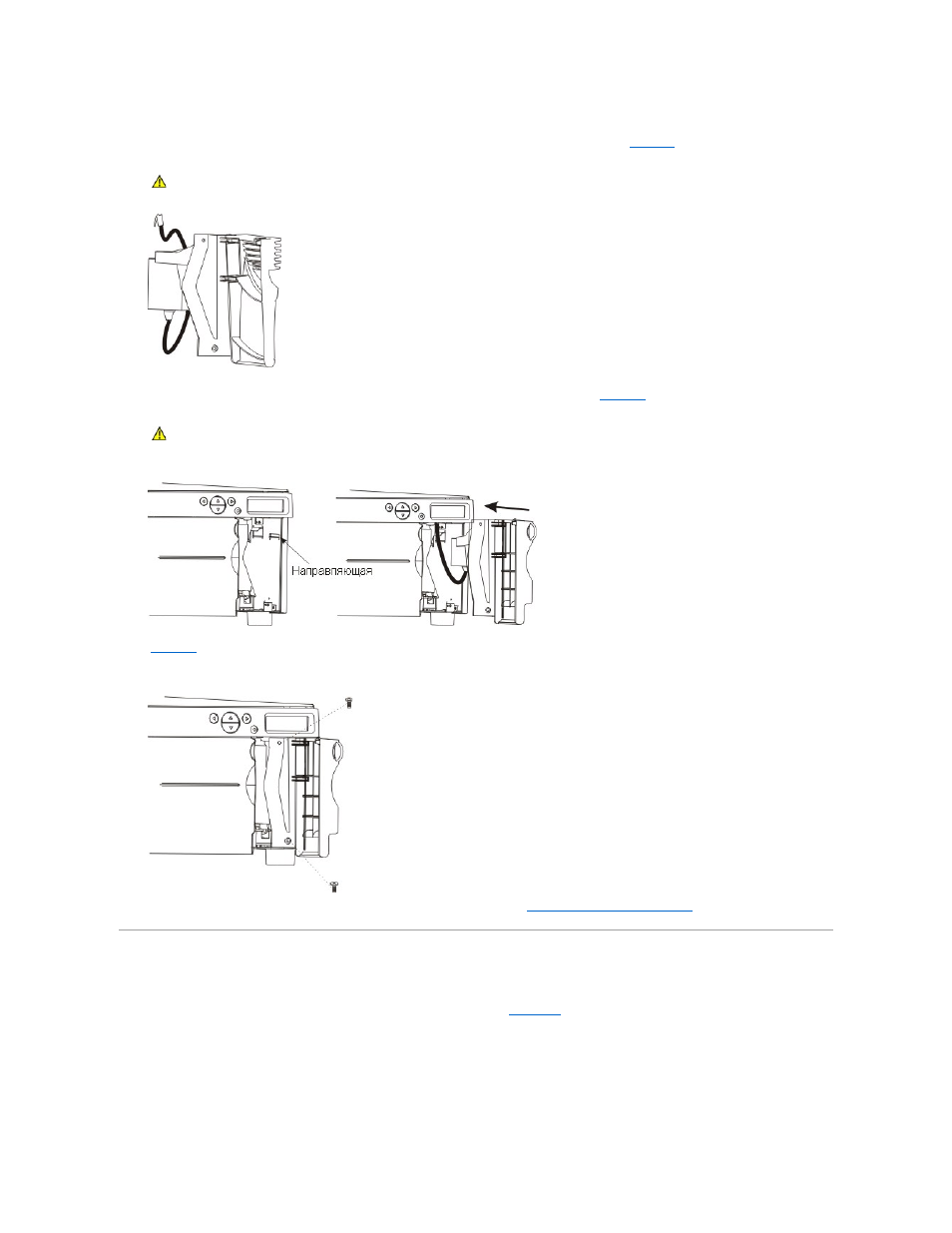

Рисунок 7. Уложенный кабель
10.
Вставьте пластмассовую петлю на правой стороне кронштейна дверцы
IE в металлическую направляющую внутри библиотеки. Задвиньте ее
внутрь до тех пор
, пока кронштейн не будет плотно упираться в переднюю панель устройства (
Рисунок 8. Установка дверцы IE и блока сканера штрих-кода.
11.
Прикрепите дверцы
IE и блок сканера штрих-кода к библиотеке с помощью двух винтов, которые Вы удалили с кронштейна ранее в действии 4
).
Рисунок
9. Прикрепление блока сканера штрих-кода.
12.
Убедитесь
, что сканер штрих-кода подключен, выполнив действия, описанные в
Конфигурация сканера штрих
-кода
.
Замена элемента удаленного управления
(RMU)
1.
Извлеките
RMU из упаковки.
2.
Отключите питание библиотеки и отсоедините кабель питания от электрической розетки
.
3.
Найдите
RMU сзади библиотеки. Удалите RMU, ослабив винт и вытащив RMU (
Рисунок
10. Извлечение RMU.
ВНИМАНИЕ
.
При неправильном расположении кабель может оказаться на пути лентопротяжного механизма
.
ВНИМАНИЕ
.
Если дверца
IE не прилегает плотно к корпусу библиотеки, это означает, что кабель уложен неправильно. Необходимо
правильно уложить кабель
, а не применять силу при закрытии дверцы IE, так как применение силы может привести к поломке
дверцы
.
