Pikaopas

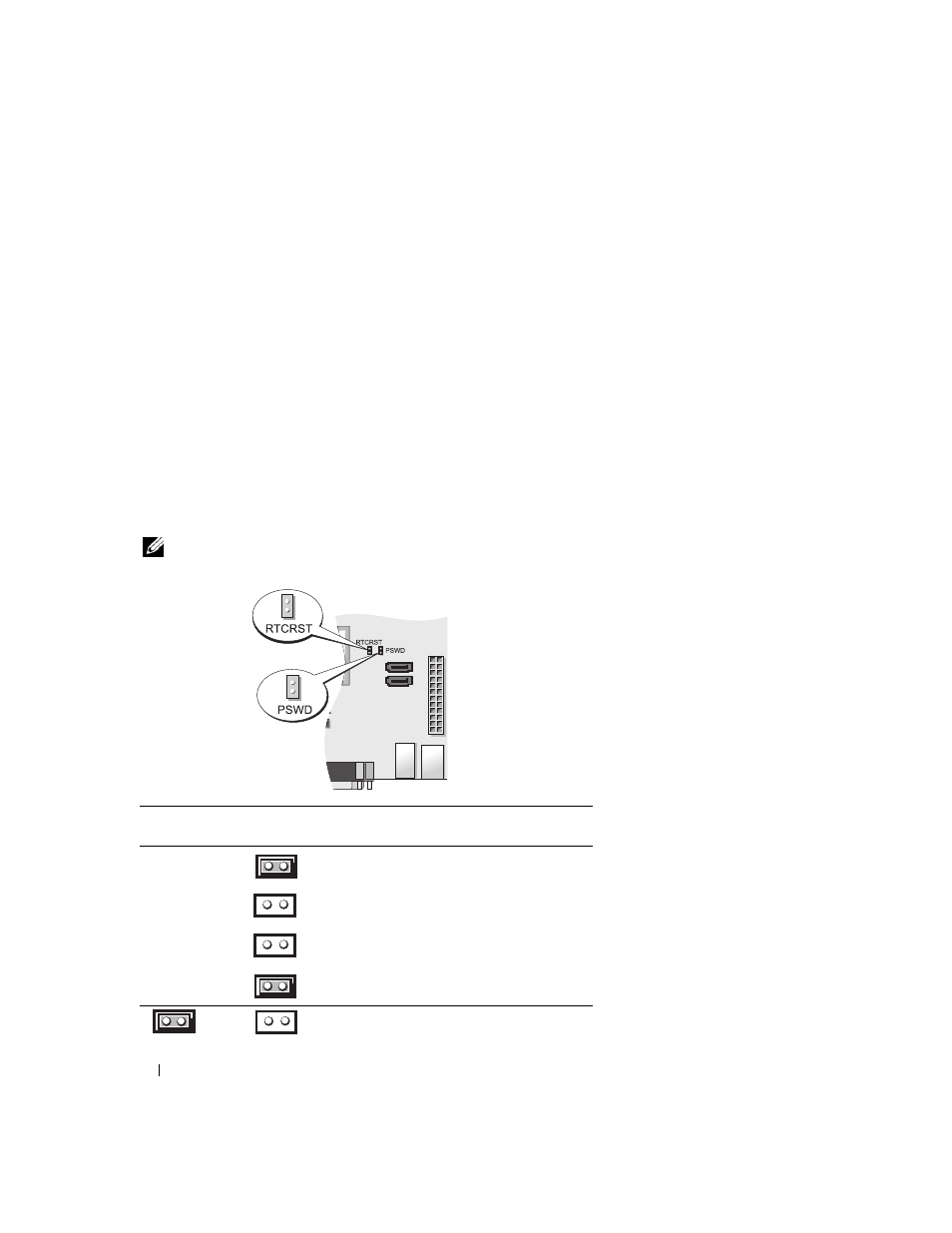

Siltausasetukset
HUOMAUTUS:
Älä käytä MFG_MODE-siltausta. Active Management -tekniikka ei toimi oikein. Vain valmistaja
käyttää tätä siltausta.
1
tuulettimen liitin (FAN)
12
sisäinen USB-liitin (INTERNAL_USB)
2
suorittimen liitin (CPU)
13
akkupaikka (BATT)
3
suorittimen virtaliitin (12VPOWER)
14
PCI Express x16 -liitin (SLOT1)
4
muistimoduulien liittimet (DIMM_1, DIMM_2,
DIMM_3, DIMM_4)
15
PCI Express x1 -liitin (SLOT4)
5
RTC-nollaussiltaus (RTCRST)
16
PCI-liitin (SLOT2)
6
salasanasiltaus (PSWD)
17
PCI-liitin (SLOT3)
7
SATA-aseman liittimet (SATA0, SATA1, SATA4, SATA5) 18
sarjaliitin (SER2)
8
valmistustilasiltaus (MFG_MODE)
19
levykeaseman liitin (DSKT)
9
etupaneelin liitin (FNT_PANEL)
20
järjestelmälevyn kaiutin (BEEP)
10
virtaliitin (POWER)
21
kaiuttimen liitin (INT_SPKR)
11
suojakytkimen liitin (INTRUDER)
Hyppylanka
(siltaus)
Siltaus
Kuvaus
Salasana
Salasanatoiminnot ovat käytössä
(oletusasetus).
Salasanatoiminnot on
poistettu käytöstä.
RTCRST
Tosikaikaista kelloa
ei ole nollattu.
Tosiaikainen kello nollataan
(väliaikainen siltaus).
sillattu ei-sillattu
