Hurtigveiledning

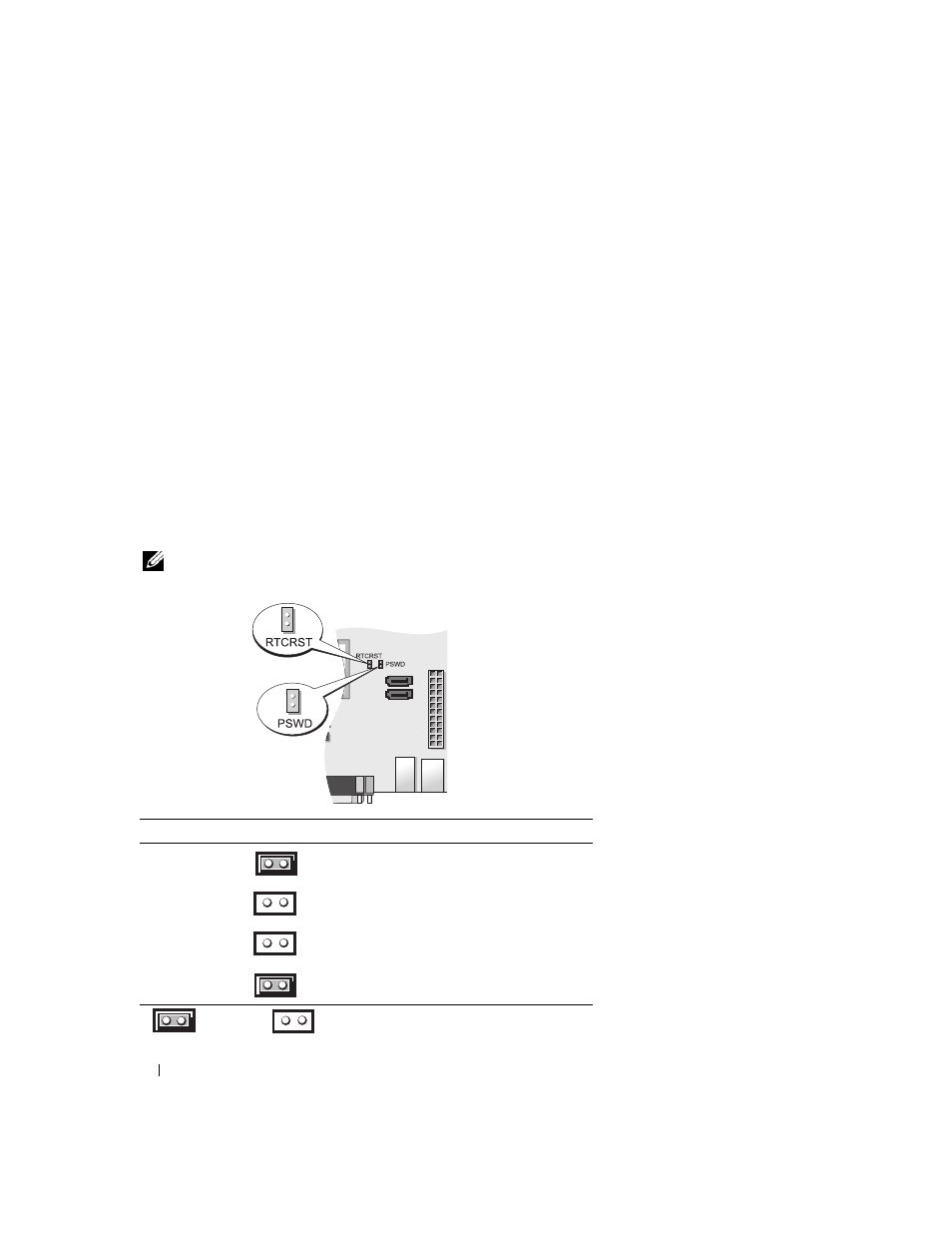

Innstillinger for krysskobling
MERK:
Tilkoble ikke MFG_MODE-krysskoblingen. Active Management-teknologi vil ikke fungere på riktig måte.
Krysskoblingen brukes bare under produksjonen.
1
viftekontakt (FAN)
12
innebygd USB (INTERNAL_USB)
2
prosessorkontakt (CPU)
13
batterisokkel (BATT)
3
strømtilkopling for prosessor (12VPOWER)
14
PCI Express x16-kontakt (SLOT1)
4
kontakter for minnemodul (DIMM_1, DIMM_2,
DIMM_3, DIMM_4)
15
PCI Express x1-kontakt (SLOT4)
5
RTC tilbakestill krysskobling (RTCRST)
16
PCI-kontakt (SLOT2)
6
passordkrysskobling (PSWD)
17
PCI-kontakt (SLOT3)
7
SATA-stasjonskontakter (SATA0, SATA1, SATA4, SATA5) 18
seriell kontakt (SER2)
8
krysskobling for produksjonsmodus (MFG_MODE)
19
kontakt for diskettstasjon (DSKT)
9
frontpanelkontakt (FNT_PANEL)
20
høyttaler for systemkort (BEEP)
10
strømkontakt (POWER)
21
høyttalerkontakt (INT_SPKR)
11
kontakt for inntrengningsbryter (INTRUDER)
Krysskobling
Innstilling
Beskrivelse
PSWD
Passordfunksjoner er ikke aktivert
(standardinnstilling).
Passordfunksjoner er
deaktivert.
RTCRST
Sanntidsklokken er
ikketilbakestilt.
Sanntidsklokken tilbakestilles
(midlertidig krysskoblet).
krysskoblet
krysskobling opphevet
