Кабель панели дисплея, Извлечение кабеля панели дисплея, Обратная установка кабеля панели дисплея – Инструкция по эксплуатации Dell Vostro A840 (Mid 2008)
Страница 18
2.
Вверните обратно восемь винтов
, которыми скобы панели дисплея крепятся к каждой стороне панели дисплея.
3.
Совместите панель дисплея с крышкой дисплея и вверните обратно шесть винтов
.
4.
Подсоедините кабели дисплея к концам платы инвертора
.
5.
Проложите кабели обратно через направляющие желобки
.
6.
Установите на место лицевую панель дисплея
(смотрите раздел
Обратная установка лицевой панели
).
7.
Установите на место дисплей в сборе
).
Кабель панели дисплея
Извлечение кабеля панели дисплея
1.
Снимите дисплей в сборе
2.
Снимите лицевую панель дисплея
(смотрите раздел
).
3.
Снимите панель дисплея
4.
Переверните панель дисплея и снимите проводящую ленту на плате дисплея
.
5.
Отсоедините шлейф от платы дисплея
.
Обратная установка кабеля панели дисплея
1.
Подсоедините шлейф к разъему на плате инвертора
.
2.
Подсоедините другой конец шлейфа к разъему на задней стороне панели дисплея и приклейте ленту обратно на место
.
3.
Установите на место панель дисплея
Обратная установка панели дисплея
4.
Установите на место лицевую панель дисплея
(смотрите раздел
Обратная установка лицевой панели
).
5.
Установите на место дисплей в сборе
Обратная установка дисплея в сборе
).
ПРИМЕЧАНИЕ
:
Кабели и разъемы панели дисплея могут отличаться в зависимости от заказанной панели дисплея
.

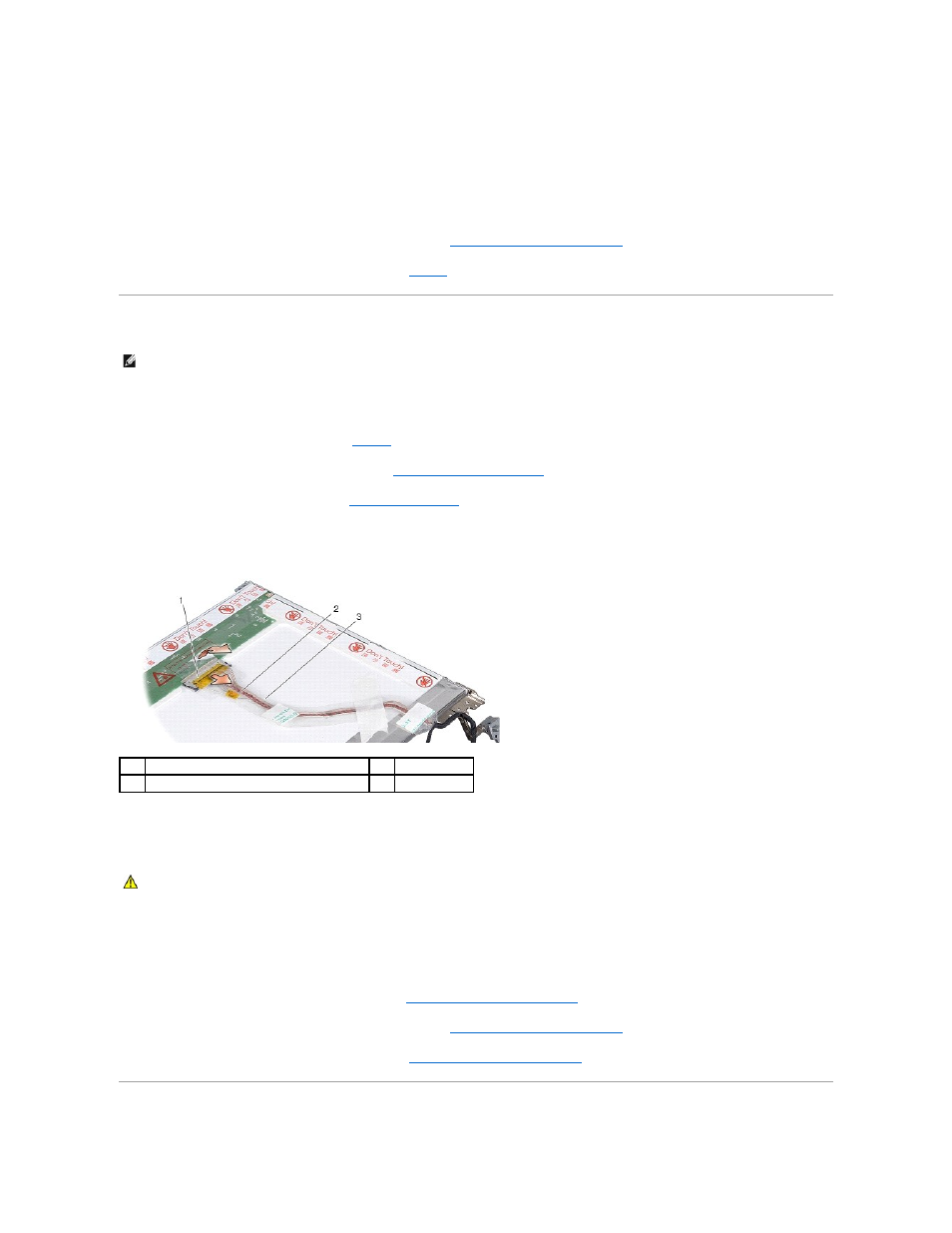

1
разъем платы дисплея
2
шлейф
3
проводящая лента
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела
Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance.
