Процессор
Dell™ Vostro™ A840/A860 Руководство по обслуживанию
Извлечение процессора
1.
Выполните инструкции
, описанные в разделе
Перед установкой
.
2.
Снимите теплоотвод
(см.
Радиатор процессора
).
3.
Для ослабления гнезда с нулевым усилием сочленения поверните с помощью небольшой отвертки с плоским жалом и кулачковый винт гнезда с
нулевым усилием сочленения против часовой стрелки
, переместив его до кулачкового фиксатора.
Кулачковый винт гнезда с нулевым усилием сочленения крепит процессор к системной плате
. Запомните положение стрелки на кулачковом винте
гнезда с нулевым усилием сочленения
.
4.
Приподнимите процессор и извлеките его из гнезда с нулевым усилием сочленения
.
Замена процессора
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела
Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
:
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
, например к разъему на задней панели компьютера.
ВНИМАНИЕ
:
Во избежание прерывистого контакта между кулачковым винтом гнезда с нулевым усилием сочленения и процессором при
извлечении или обратной установке процессора слегка нажмите на центр процессора
, одновременно поворачивая кулачковый винт.
ВНИМАНИЕ
:
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.

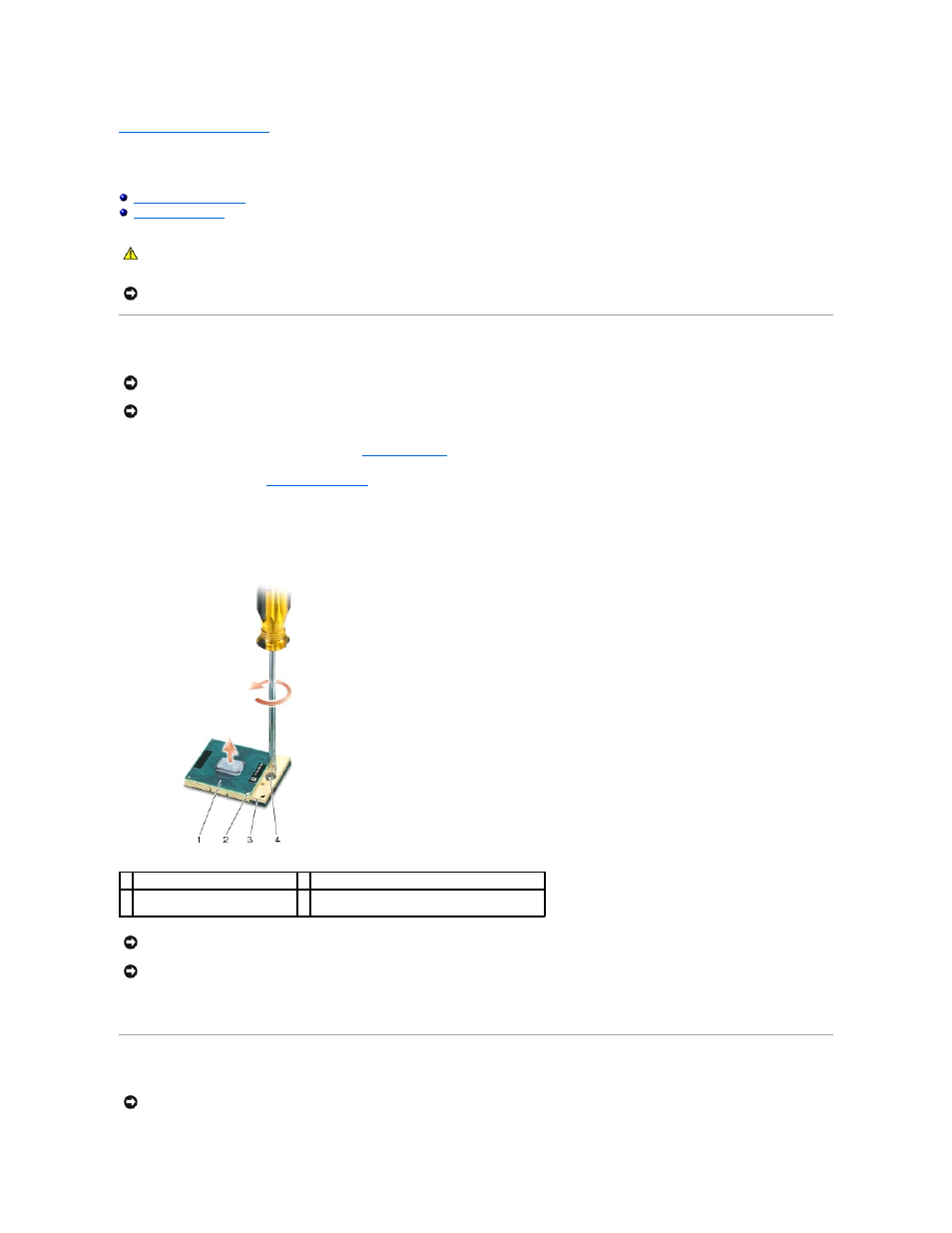

1 процессор
2 угол модуля процессора с выводом 1
3 гнездо с нулевым усилием
сочленения
4 кулачковый винт гнезда с нулевым усилием
сочленения
ВНИМАНИЕ
:
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на радиаторе процессора
.
Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок
.
ВНИМАНИЕ
:
При извлечении процессора тяните его вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть контакты процессора.
ВНИМАНИЕ
:
Перед установкой процессора убедитесь
, что кулачковый фиксатор находится в полностью открытом положении. Правильная
установка процессора в гнездо с нулевым усилием сочленения не требует применения силы
.
