Системная плата
Руководство по обслуживанию Dell™ Inspiron™ N5110
Ввод номера метки обслуживания в
Извлечение системной платы
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Если в устройстве чтения карт памяти «
8 в 1» установлена карта, нажмите на нее и извлеките ее.
3.
Извлеките аккумулятор
(см.
Извлечение аккумулятора
).
4.
Снимите крышку модуля
(см. раздел
Снятие крышки модуля
).
5.
Следуйте инструкциям
, описанным в
Шаг
4
-
Шаг
5
в разделе
Извлечение оптического дисковода
.
6.
Извлеките модуль
(или модули) памяти (см. раздел
Извлечение модуля
(или модулей) памяти
).
7.
Следуйте инструкциям
, описанным в
Шаг
3
-
Шаг
9
в разделе
Снятие упора для рук в сборе
.
8.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
9.
Снимите шарнирную крышку
(смотрите раздел
Снятие крышки шарнира
).
10.
Отсоедините кабель динамиков от разъема на системной плате
.
11.
Выкрутите пять винтов
, с помощью которых системная плата крепится к корпусу компьютера.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На ущерб, вызванный неавторизованным
обслуживанием
, гарантия не распространяется.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.
ВНИМАНИЕ
.
Держите компоненты и платы за края и старайтесь не касаться выводов и контактов
.

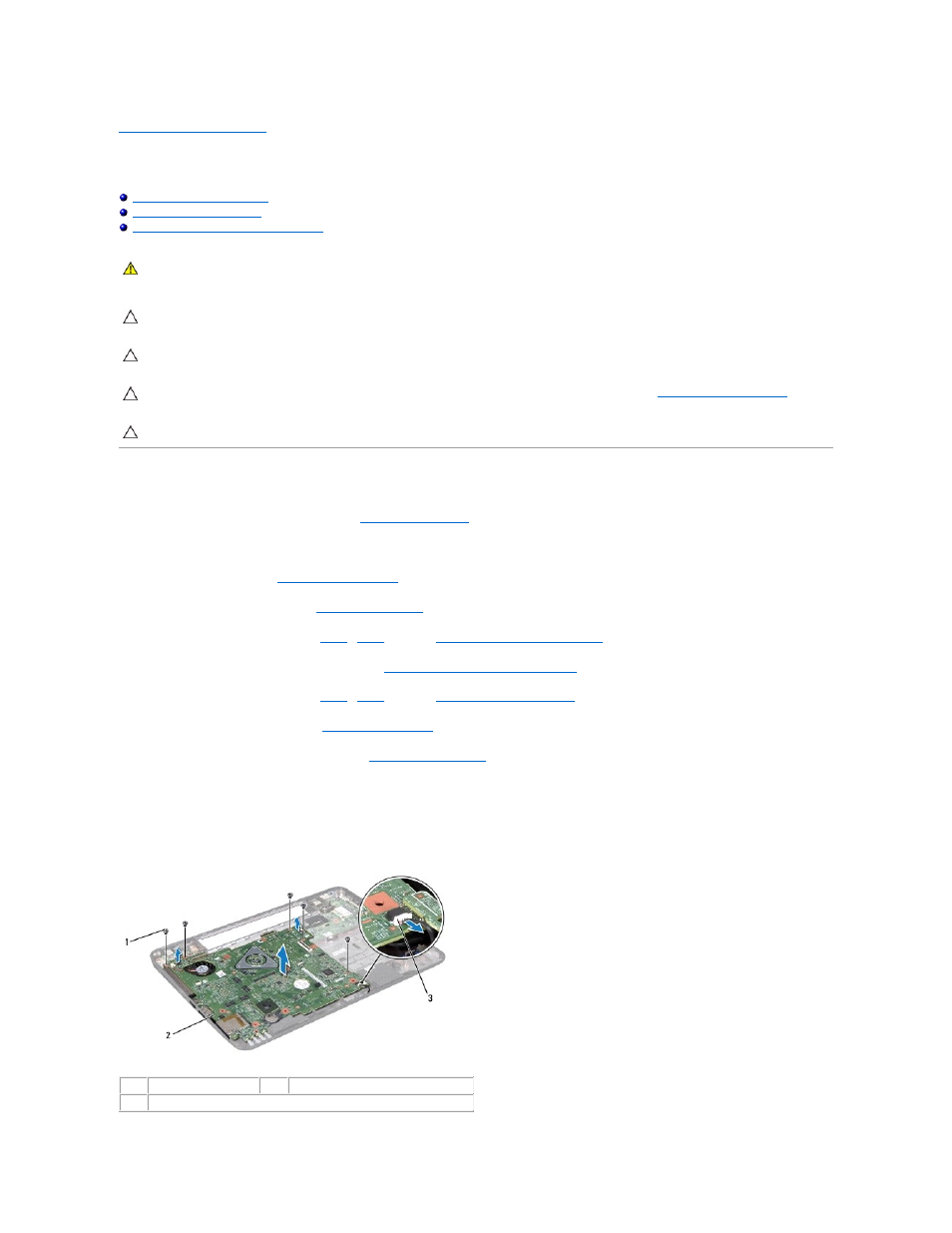

1
винты
(5)
2
cистемная плата
3
разъем кабеля динамиков
