5. Выверните восемь винтов , которыми панель дисплея крепится к задней крышке дисплея.
6. Снимите панель дисплея с задней крышки дисплея .
7. Запомните , как антенные кабели мини-платы и кабель дисплея уложены в направляющих желобках в шарнирах дисплея, и извлеките их из
желобков .
8. Переверните панель дисплея и положите ее на чистую поверхность .
9. Извлеките кабель дисплея (см. раздел Извлечение кабеля дисплея ).
10. Извлеките скобы панели дисплея (см. раздел Снятие скоб панели дисплея ).
Установка панели дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Установите скобы панели дисплея (см. раздел Установка скоб панели дисплея ).
3. Установите кабель дисплея (см. раздел Установка кабеля дисплея ).
4. Подсоедините кабель камеры к разъему на модуле камеры .
5. Продолжите кабель дисплея и антенные кабели мини -платы через направляющие на задней крышке дисплея.
6. Совместите отверстия для винтов на панели дисплея с резьбовыми отверстиями на задней крышке дисплея и вверните обратно восемь винтов .
7. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели дисплея ).
8. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).
Кабель дисплея
Извлечение кабеля дисплея
1 модуль камеры

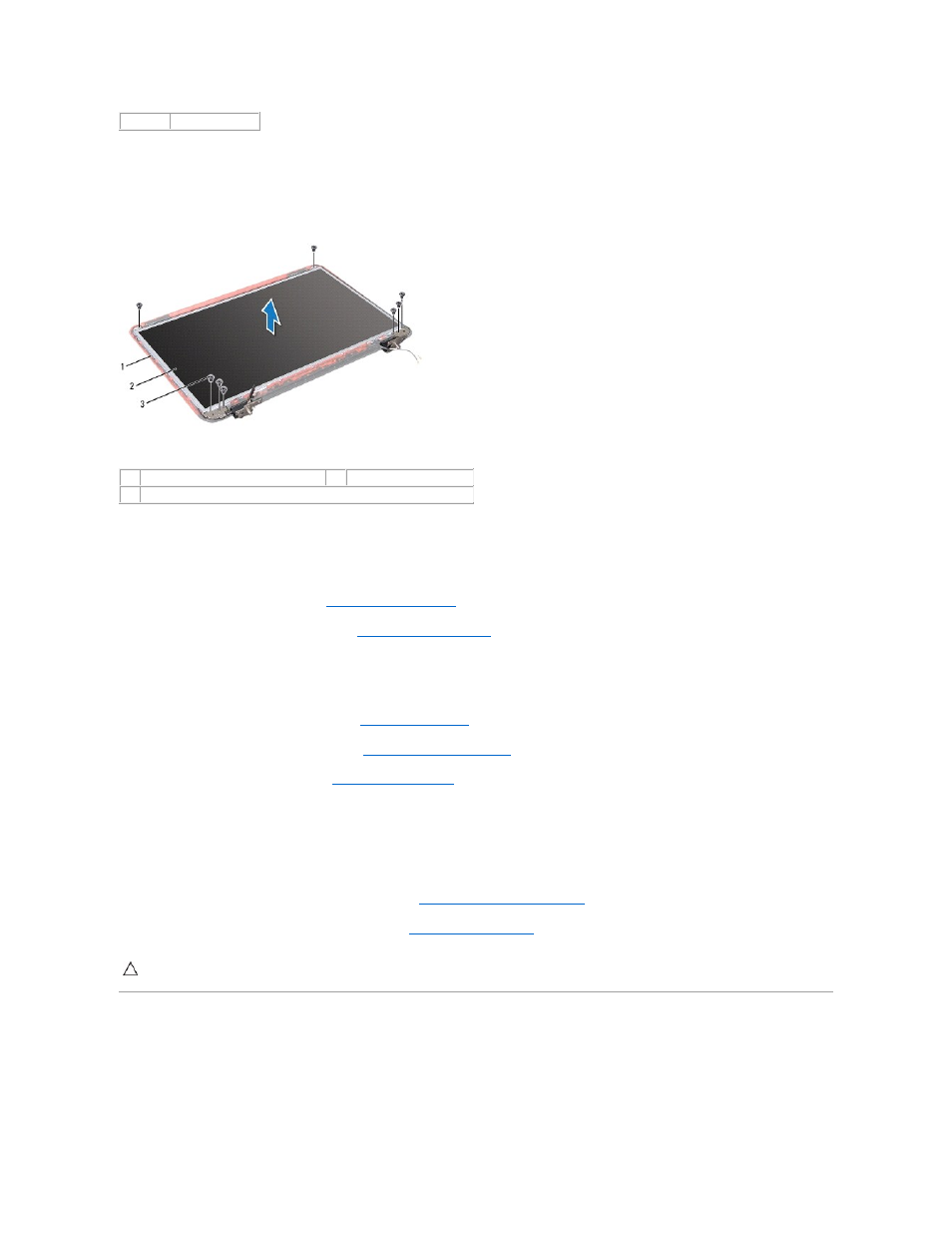

1 задняя крышка дисплея 2 панель дисплея
3 винты (8)
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
