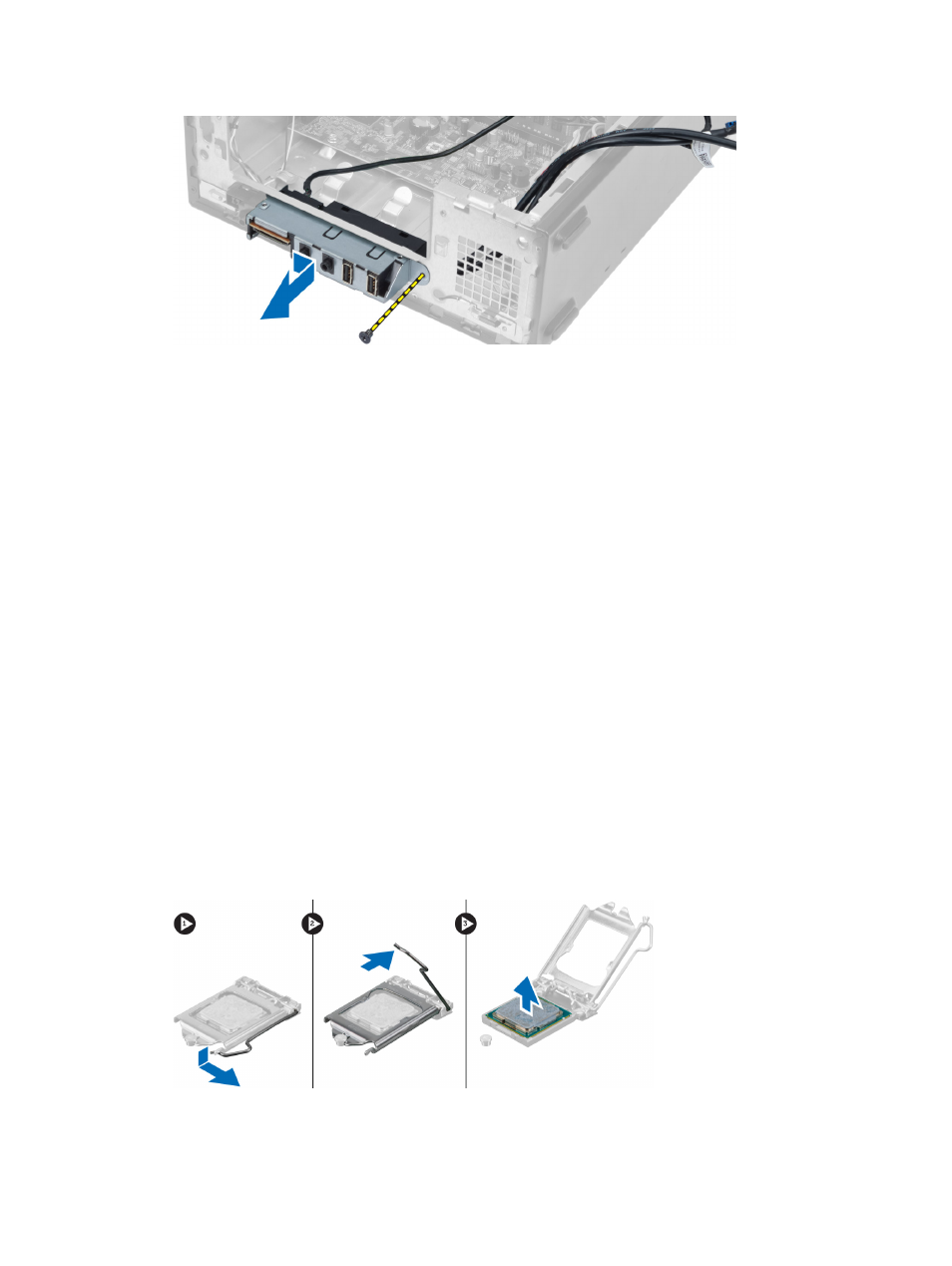

Установка панели ввода-вывода
1. Вставьте панель ввода-вывода в слот на передней панели корпуса.
2. Сдвиньте панель ввода-вывода, чтобы совместить ее с резьбовыми отверстиями на передней панели.
3. Затяните винт, которым панель ввода-вывода крепится к передней панели.
4. Проложите кабели панели ввода-вывода через направляющие на корпусе компьютера.
5. Подсоедините кабели панели ввода-вывода к системной плате.
6. Установите :
a) плату расширения
b) отсек для дисков
c) лицевую панель
d) кожух вентилятора
e) крышку
7. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение процессора
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) крышку
b) кожух вентилятора
c) радиатор в сборе
3. Нажмите на рычажок фиксатора и отведите его наружу, чтобы высвободить из-под зацепа, которым он
зафиксирован . Поднимите крышку процессора и извлеките процессор из гнезда.
21
