Dell Vostro 270s (Late 2012) - Инструкция (Страница 17)

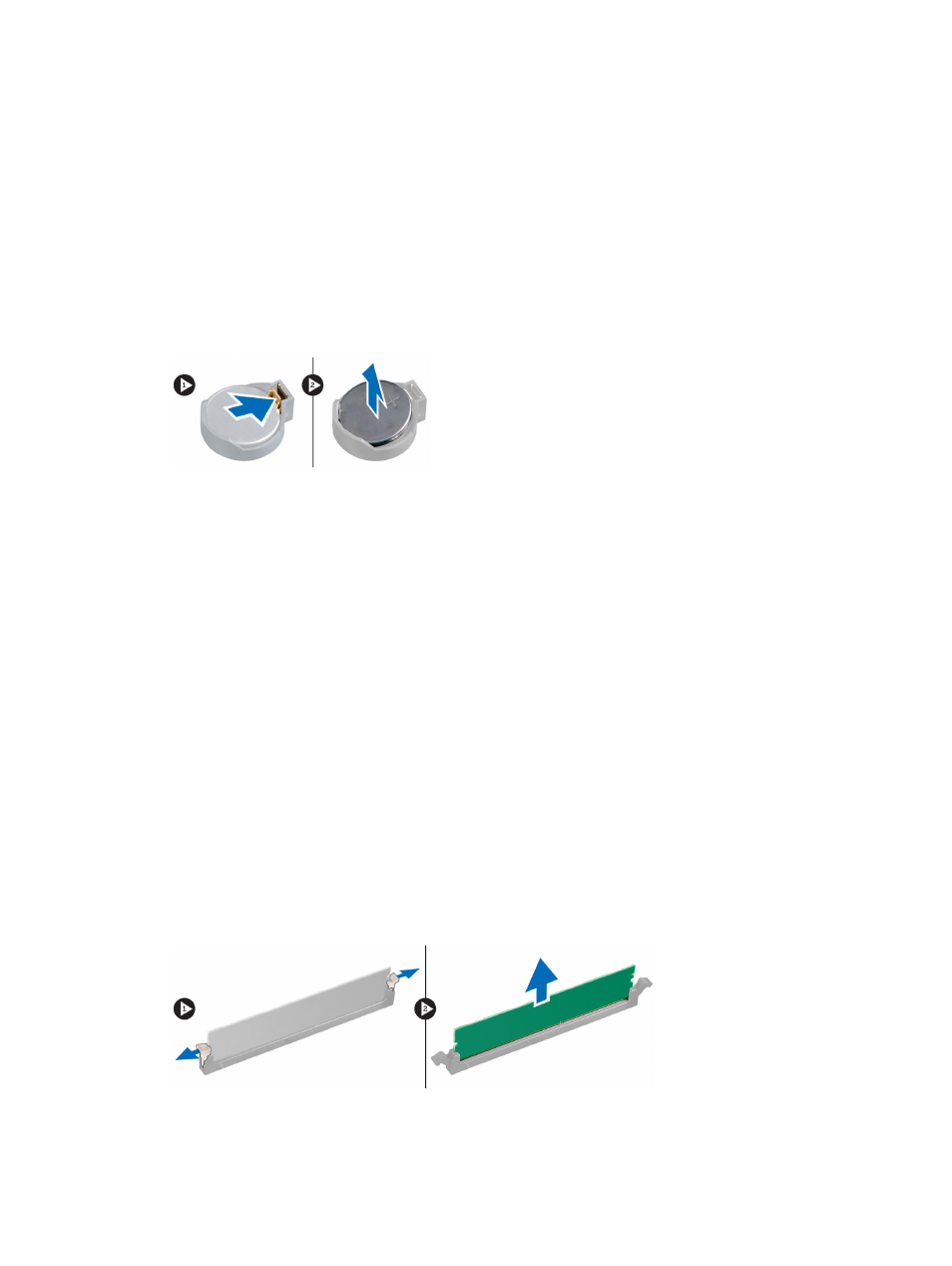

Извлечение батареи типа «таблетка»
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) крышку
b) кожух вентилятора
c) отсек для дисков
3. Отведите фиксатор в сторону от батареи так, чтобы она слегка выскочила из гнезда, и извлеките батарею
типа «таблетка» из компьютера.
Установка батареи типа «таблетка»
1. Вставьте батарею типа «таблетка» в соответствующее гнездо на системной плате.
2. Нажмите на батарею типа «таблетка», чтобы сработал фиксатор, удерживающий ее на месте.
3. Установите :
a) отсек для дисков
b) кожух вентилятора
c) крышку
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение модуля памяти
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) крышку
b) кожух вентилятора
c) отсек для дисков
3. Нажмите на фиксаторы, находящиеся по обе стороны модуля памяти, и извлеките модуль (или модули)
памяти из разъемов системной платы.
17
