Извлечение стойки |
59

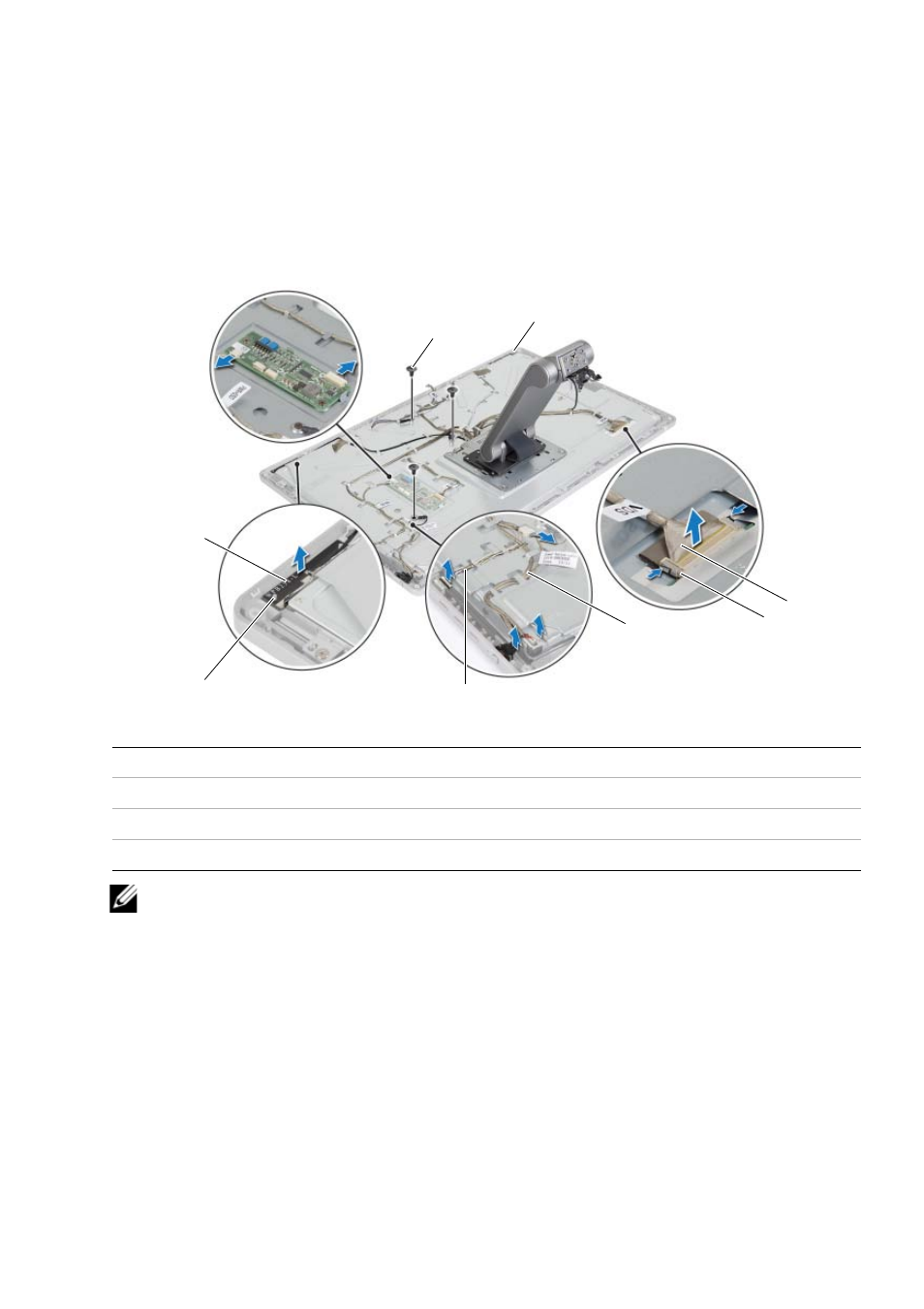

Последовательность действий
1 Аккуратно извлеките антенны из центрирующего штифта на лицевой панели дисплея.
2 Нажмите на защелки и отсоедините кабель LVDS от панели дисплея.
3 Отсоедините кабель платы кнопок управления от платы кнопок управления.
4 Отсоедините кабель кнопки питания от кабеля платы кнопок управления.
5 Открутите винты, которые крепят кабели к задней крышке дисплея.
ПРИМЕЧАНИЕ. Перед извлечением кабелей запомните способ их прокладки,
чтобы проложить их правильно после замены стойки.
1
винты (3)
2
левая антенна
3
кабель LVDS
4
фиксаторы
5
кабель кнопки питания
6
кабель платы кнопок управления
7
направляющие (2)
8
правая антенна
3
4
5
6
8
1
7
2
