| Установка процессора
Установка процессора
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности, поставляемой
с компьютером, и следуйте инструкциям, приведенным в «Перед началом работы» на
стр. 9. После завершения работ с внутренними компонентами компьютера следуйте
инструкциям, приведенным в разделе «После выполнения работ с внутренними
компонентами компьютера» на стр. 11. Для получения дополнительной информации
о передовом опыте в области техники безопасности см. веб страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Последовательность действий
ПРИМЕЧАНИЕ. Новый процессор поставляется в комплекте с термоподушкой. В некоторых
случаях процессор может поставляться с уже смонтированной на нем термоподушкой.

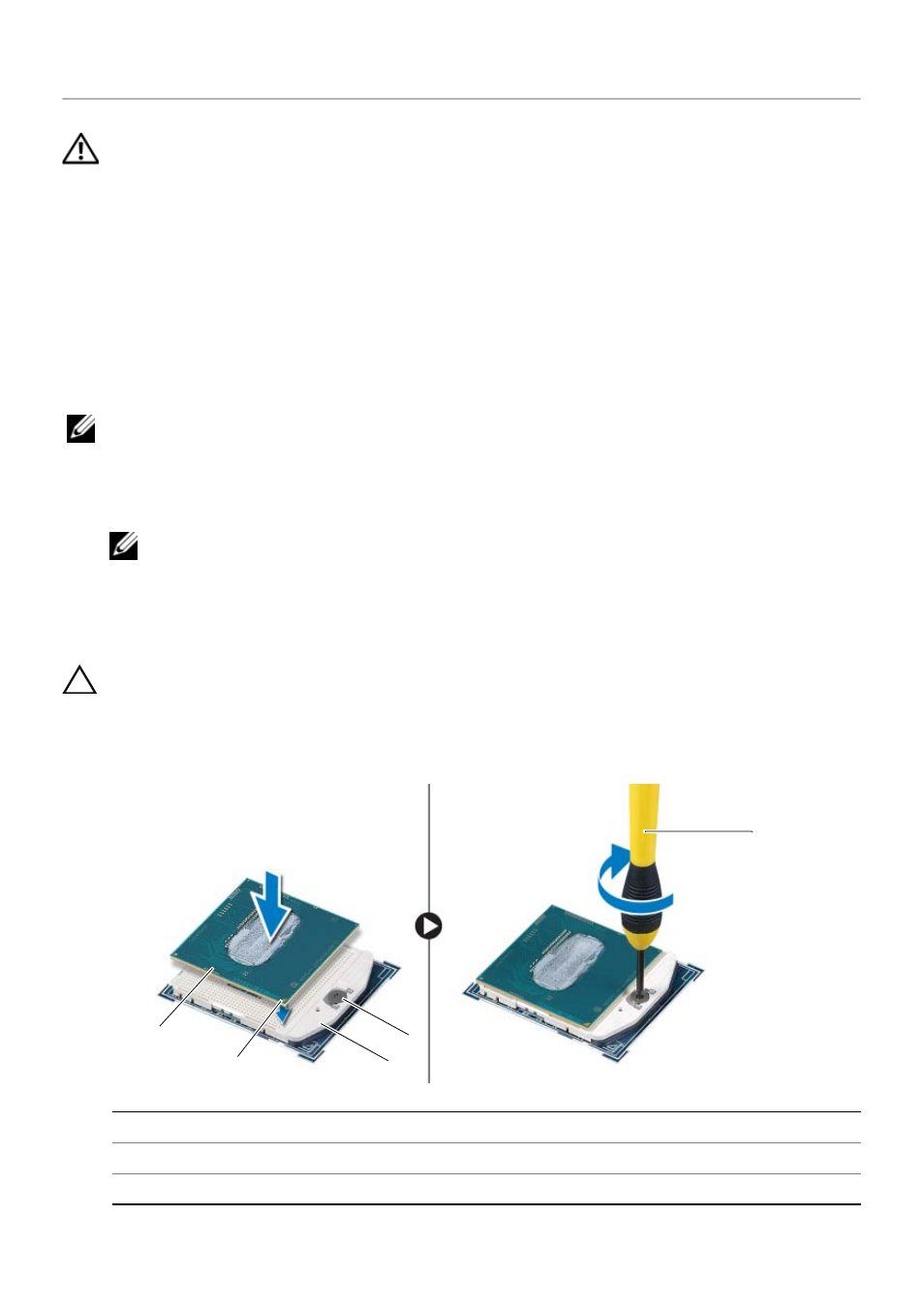

1 Совместите угол процессора, соответствующий контакту «1» с углом контакта «1»
ZIF разъема.
ПРИМЕЧАНИЕ. На углу процессора, соответствующем контакту «1», изображен
треугольник, который необходимо совместить с треугольником на углу контакта «1»
ZIF разъема. Если процессор установлен правильно, все четыре угла будут
расположены на одной высоте. Если один или несколько углов процессора
расположены выше других, процессор установлен неправильно.
ВНИМАНИЕ. Необходимо правильно разместить процессор в гнезде, иначе его
можно повредить.
2 Затяните кулачковый винт ZIF разъем для закрепления процессора на системной плате.
1
процессор
2
угол с контактом «1»
3
ZIF разъем
4
кулачковый винт
5
отвертка Torx T8
2 3
1
4
5
