56
| Снятие дисплея в сборе
Последовательность действий
1 Снимите ленту, поднимите защелку и отсоедините кабель дисплея от системной платы.
2 Отсоедините кабель камеры от системной платы.
3 Снимите ленту с кабеля камеры.
4 Запомните, как уложен кабель камеры, и извлеките кабель из направляющих на упоре
для рук в сборе.
5 Выверните винты, которыми шарниры дисплея крепятся к упору для рук в сборе.

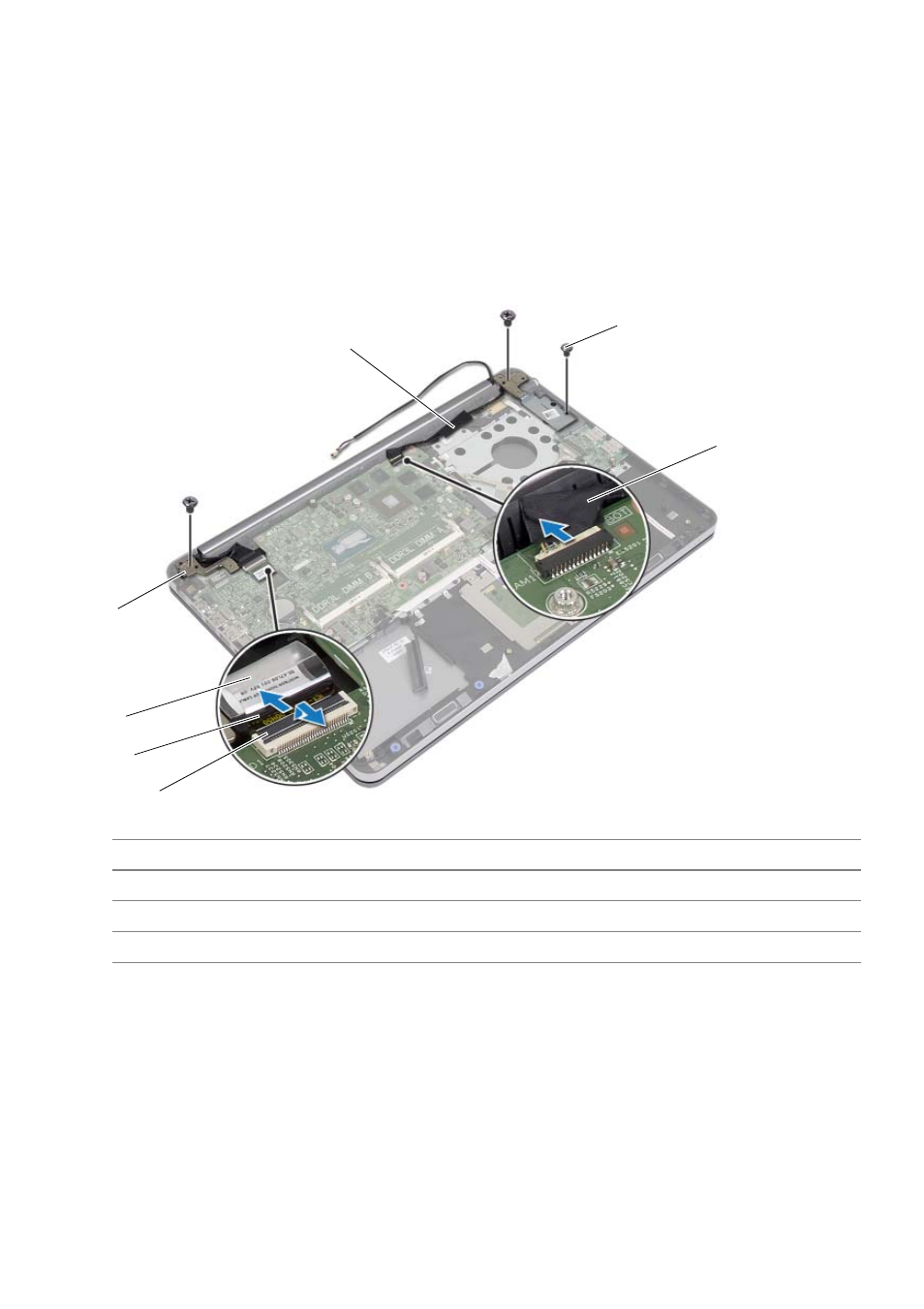

1
винты (3)
2
лента
3
защелка
4
кабель дисплея
5
лента
6
шарниры дисплея (2)
7
кабель камеры
7
3
6
2
4
5
1
