Снятие нижней крышки |
29

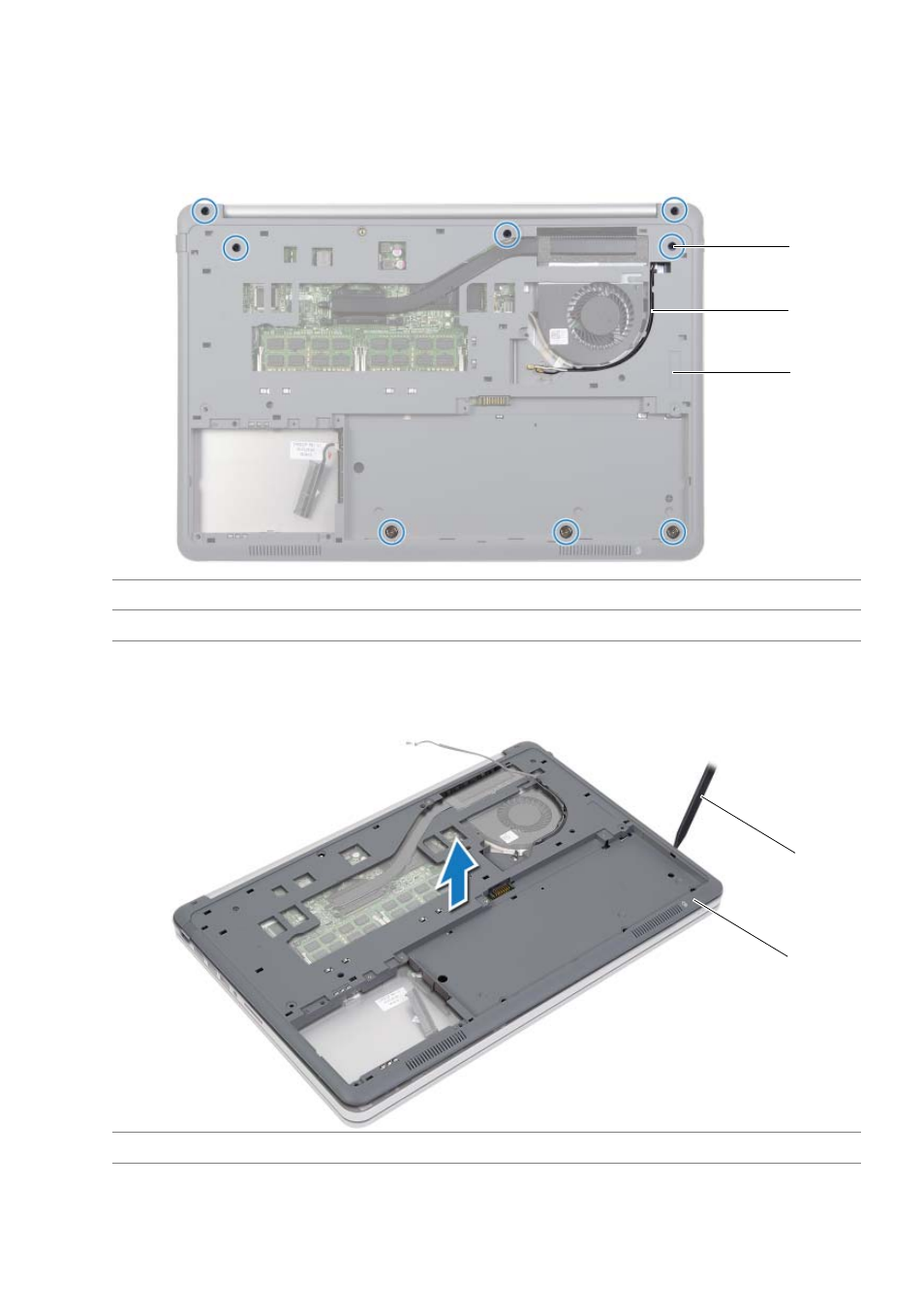

2 Закройте дисплей и переверните компьютер.
3 Выверните винты, которыми нижняя крышка крепится к упору для рук в сборе.
4 Запомните расположение направляющих кабелей антенны и извлеките их из
направляющих на нижней крышке.
5 С помощью пластиковой палочки приподнимите нижнюю крышку над упором для
рук в сборе.
6 Поднимите нижнюю крышку и извлеките кабели антенны из отверстия на нижней крышке.
1
винты (8)
2
направляющие кабелей антенны
3
нижняя крышка
1
пластиковая палочка
2
нижняя крышка
1
3
2
1
2
