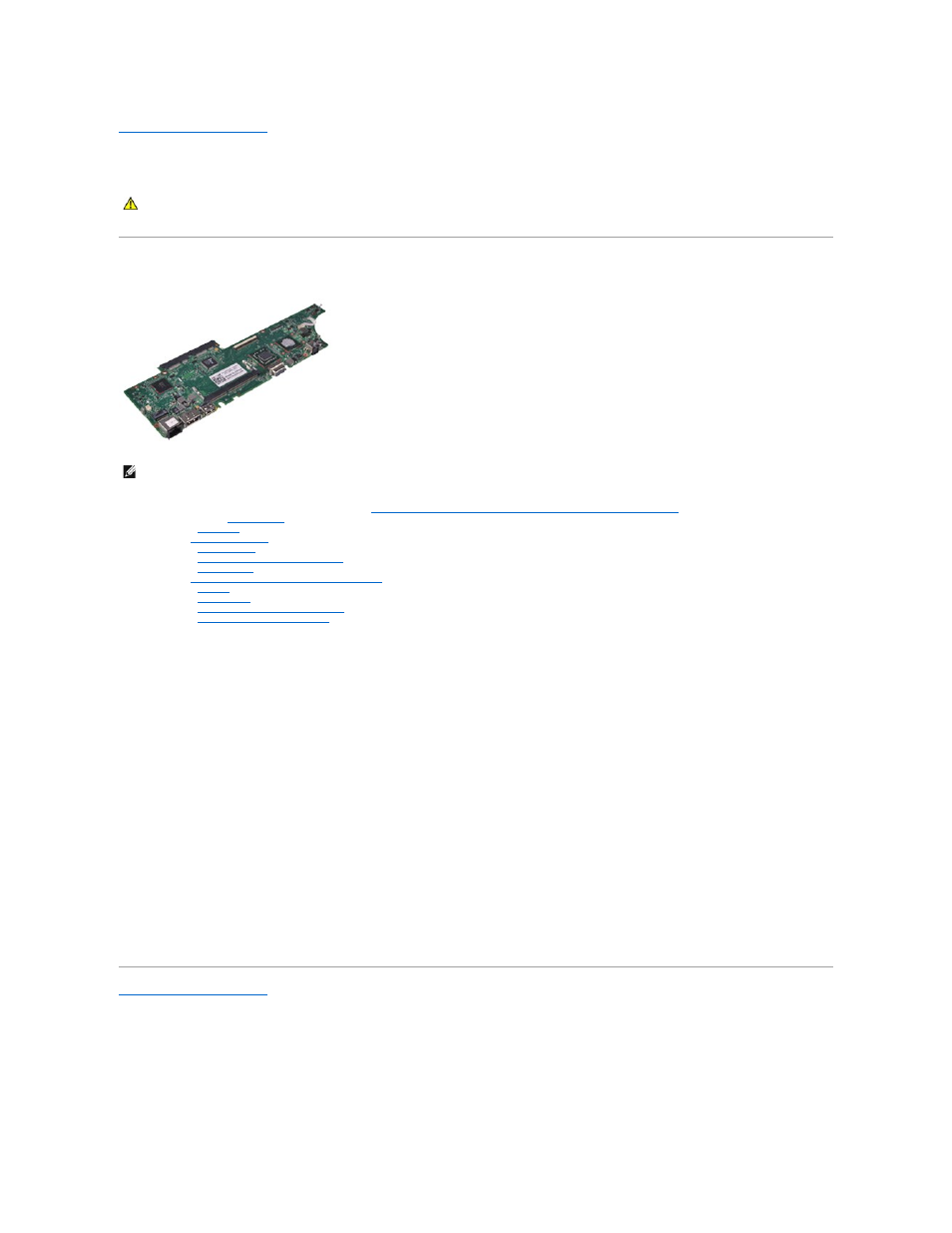

Системная плата
Руководство по обслуживанию Dell™ Latitude™ 13
Извлечение системной платы
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките плату
ExpressCard
(если имеется).
3.
Извлеките
плату
SD
(если имеется).
4.
Снимите
нижнюю крышку
.
5.
Извлеките
аккумулятор
.
6.
Извлеките
жесткий диск и звуковую плату
.
7.
Извлеките
плату
WLAN
.
8.
Снимите
крышку со светодиодными индикаторами
.
9.
Извлеките
память
.
10.
Извлеките
клавиатуру
.
11.
Извлеките
устройство чтения карт памяти
.
12.
Извлеките
батарейку типа «таблетка»
.
13.
Потяните за синий язычок
, чтобы отсоединить кабель дисплея от системной платы.
14.
Аккуратно переверните компьютер и удалите ленту
, чтобы отключить антенные кабели от системной платы.
15.
Отсоедините кабель камеры от системной платы
.
16.
Отключите кабели датчика состояния дисплея и сенсорной панели от системной платы
.
17.
Выверните винты
, которыми системная плата и вентилятор крепятся к компьютеру.
18.
Извлеките из компьютера системную плату
.
Установка системной платы
Чтобы установить системную плату на место
, выполните шаги по извлечению в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
:
Может потребоваться установка проигрывателя Adobe® Flash® Player с веб-узла Adobe.com для просмотра приведенных ниже
иллюстраций
.
